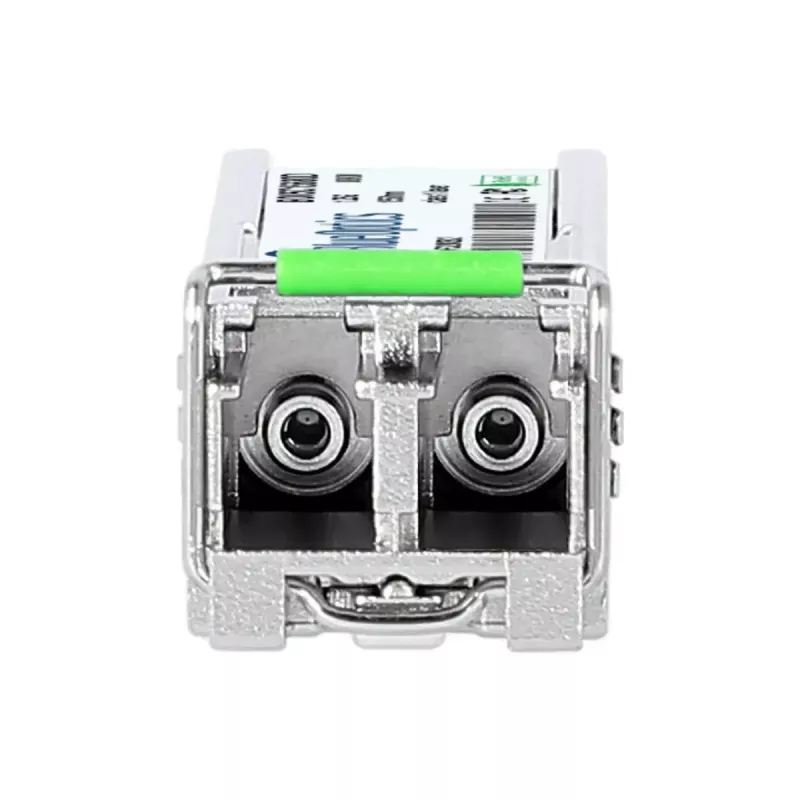

SFP transiiver module BlueOptics SFP-7DH-BO 1250 Mbit/s 1550 nm Silver

BlueOptics SFP-7DH-BO on SFP-kiudoptiline transiiverimoodul, mis on mõeldud ühemoodivõrkudele maksimaalse andmeedastuskiirusega 1250 Mbit/s ja töölainepikkusega 1550 nm. Metalliümbrises ja 3,3 V sisendpingega moodul on kompaktne ja kerge (umbes 3 g) ning kasutab LC-duplekspistikut, järgides MSA standardeid usaldusväärsete optiliste ühenduste tagamiseks pikkade vahemaade tagant.

Eelised

Moodul toetab 1000BASE-ZX rakendusi ja ühildub riistvaraplatvormidega, mis aktsepteerivad RAD SFP-7DH vormitegurit, võimaldades Etherneti ja Fibre Channel over Ethernet ülekandeid kuni 1,25 Gbit/s. MSA spetsifikatsioonide järgi ehitatud ning kvaliteetsete optiliste ja elektrooniliste komponentidega transiiver sisaldab digitaalse diagnostika monitooringu (DDM/DOM) tuge, nii et toitepinget, laseri eelpingevoolu, väljundvõimsust, vastuvõetud võimsust ja temperatuuri saab kaugjälgida. Metalliümbris parandab mehaanilist vastupidavust, samas kui LC-dupleksliides pakub samaaegseid saatja ja vastuvõtja kanaleid eraldi kiududel.

Sobib

• Pika ulatusega ühemoodikiudühendused (1000BASE-ZX)
• Lülitid, ruuterid ja salvestussüsteemid, mis toetavad SFP-mooduleid
• Fibre Channel over Ethernet ja SDH/SONET rakendused kuni 1,25 Gbit/s
• Keskkonnad, mis vajavad kaugoptilist diagnostikaseiret (DDM/DOM)

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (LC-dupleks)
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Lainepikkus: 1550 nm
• Sobilik kiud: ühemoodikiud
• Tööpinge: 3,3 V
• Korpus: metall
• Kaal: u 3 g
• Toetab digitaalse diagnostika monitooringut (DDM/DOM) vastavalt MSA SFF-8472-le

Kasutusjuhend

Paigaldage SFP-7DH-BO ühilduva lüliti, ruuteri või salvestusseadme SFP-pesasse, kui hostseade on välja lülitatud või järgides seadme tootja juhiseid kuumpaigalduse kohta. Ühendage ühemoodilise LC-duplekspistikuga juhtmed mooduli saatja- ja vastuvõtjaportidesse, veendudes kiudude õiges orientatsioonis. Kontrollige ühenduse parameetreid ja DDM-näite hostseadme haldusliidese kaudu, et kinnitada optiliste võimsustasemete, toitepinge ja temperatuuri vastavust lubatud piiridele.

Soovitused

Optimaalseks kaugtööks kasutage sertifitseeritud ühemoodikiudu ja kvaliteetseid LC-duplekspistikuga juhtmeid. Veenduge, et sihtriistvara toetab RAD SFP-7DH-ühilduvaid 1000BASE-ZX transiivereid ja DDM-i, kui kaugdiagnostika on vajalik. Järgige ESD-ohutusabinõusid transiiveri käsitsemisel ning hoidke kasutamata mooduleid tolmukorkidega suletuna.
