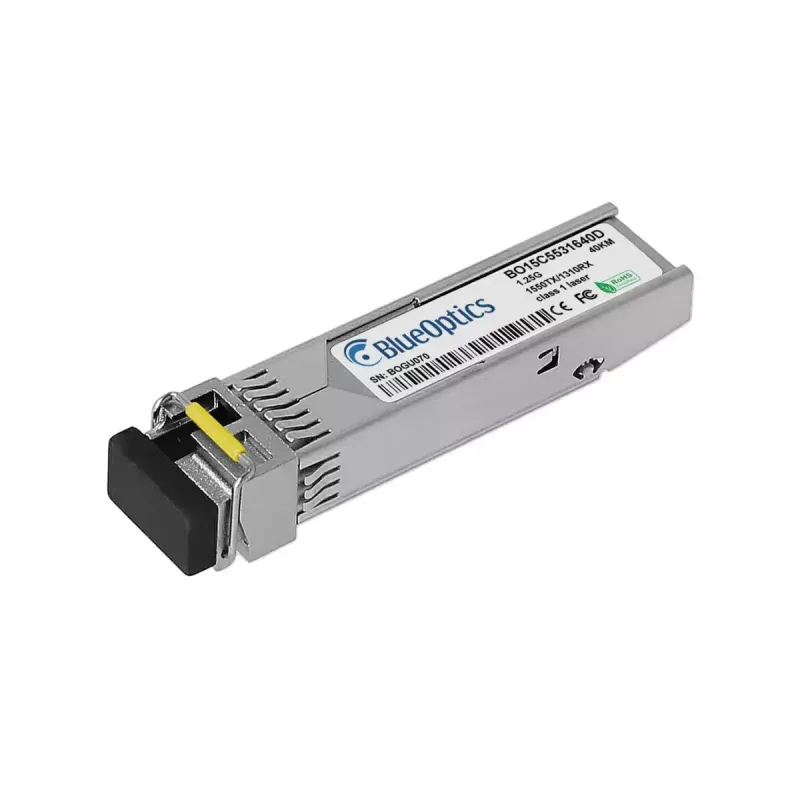

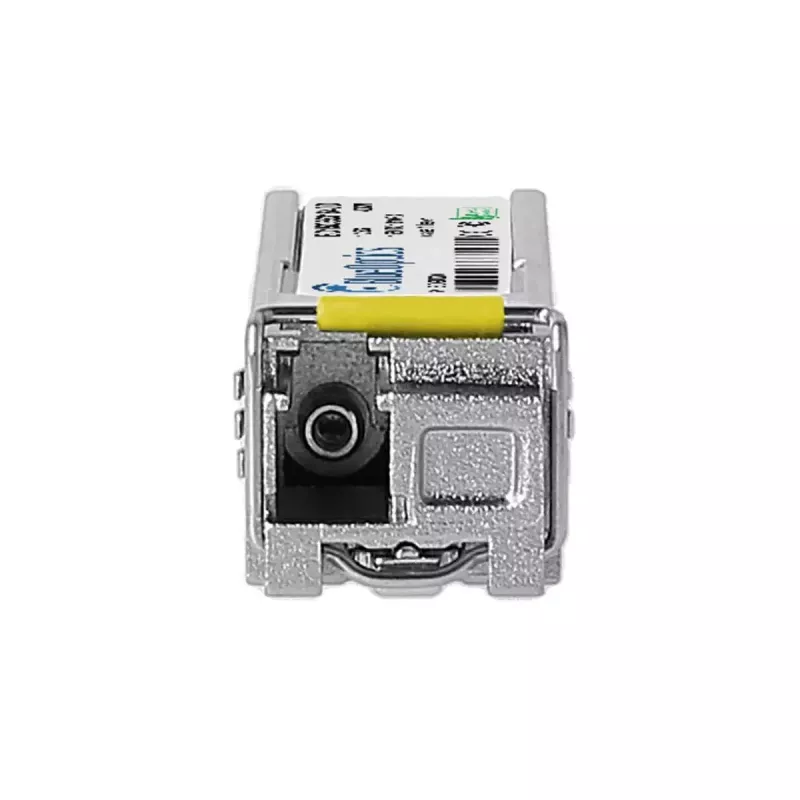

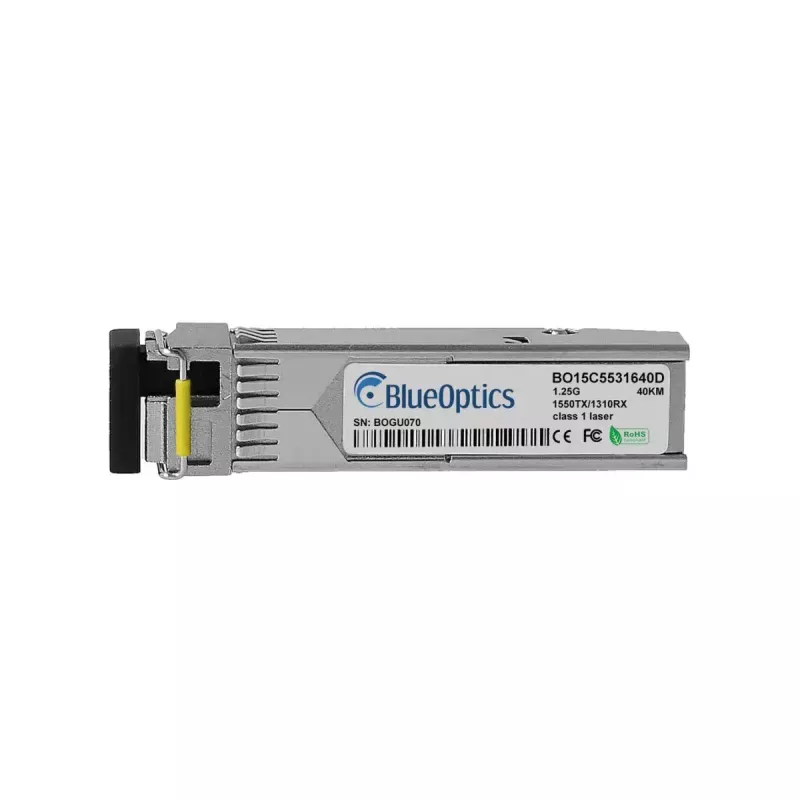

SFP transiiver module BlueOptics SFP-23BED-BO 1250 Mbit/s

BlueOptics SFP-23BED-BO on ühemoodilise fiibri SFP transiiver, mõeldud 1000BASE‑BX‑D rakendustele maksimaalse andmeedastuskiirusega 1250 Mbit/s. Kompaktses metallkorpuses ja umbes 3 g kaaluvas moodulis kasutatakse LC simplex-pistikut ning see töötab 3,3 V toitepingel. Transiiver rakendab MSA standardi järgi lainepikkustega eraldatud saatja- ja vastuvõtukanaleid (saatja ~1310 nm, vastuvõtja ~1550 nm), võimaldades dupleksühendust ühe fiibri kaudu kuni ligikaudu 40 km pikkustel ühendustel, kui seda kasutatakse koos ühilduva ühemoodilise fiibri ja seadmetega.

Eelised

BlueOptics SFP-23BED-BO pakub MSA‑le vastavat vormitegurit ning elektrilisi ja optilisi liideseid, tagades laialdase ühilduvuse kommutaatorite, ruuterite ja teiste võrguseadmetega, mis toetavad 1000BASE‑BX‑D SFP mooduleid. Selle metallkorpus tagab tugeva mehaanilise kaitse ja termilise stabiilsuse, samas kui väike kaal ja standardne SFP-pistik lihtsustavad paigaldamist ja vahetamist. Moodul toetab digitaalse diagnostika monitoorimise (DDM/DOM) funktsioone, mis annavad reaalajas teavet pinge, laseri eelpingevoolu, saatevõimsuse, vastuvõetava võimsuse ja temperatuuri kohta, kui hostseade seda toetab.

Kasutamiseks sobilik

Peamised tehnilised andmed

Kasutusjuhend

Paigaldage BlueOptics SFP-23BED-BO, sisestades selle õiges suunas ühilduvasse SFP porti, kuni see lukustub. Ühendage LC simplex ühemoodiline fiiberoptiline patch-kaabel selle transiiveri ja kaugotsa vastava transiiveri vahele, jälgides õiget fiibri polaarsust BX‑D tööks (üks fiiber, lainepikkustega eraldatud saatmine/vastuvõtt). Veenduge, et hostseade varustab moodulit vajaliku 3,3 V pingega ja toetab 1000BASE‑BX‑D protokolli. Kui monitoorimine on vajalik, lubage hostseadmel DDM/DOM aruandlus, et jälgida reaalajas diagnostikanäitajaid nagu pinge, laseri eelpingevool, optiline võimsus ja temperatuur.

Soovitused

Kasutage tehase poolt kvalifitseeritud ühemoodilisi LC simplex patch-kaableid ning järgige hostseadme tarnija juhiseid SFP ühilduvuse osas. Veenduge, et kaugotsa transiiver toetab BX‑D ühefiibrilist tööd ning sobitage fiibri tüüp ja pistikute kvaliteet, et saavutada määratud edastuskaugus. Kaugdiagnostika jaoks kontrollige, et hostseadme riistvara toetab DDM/DOM funktsioone, et pääseda ligi diagnostika parameetritele.
