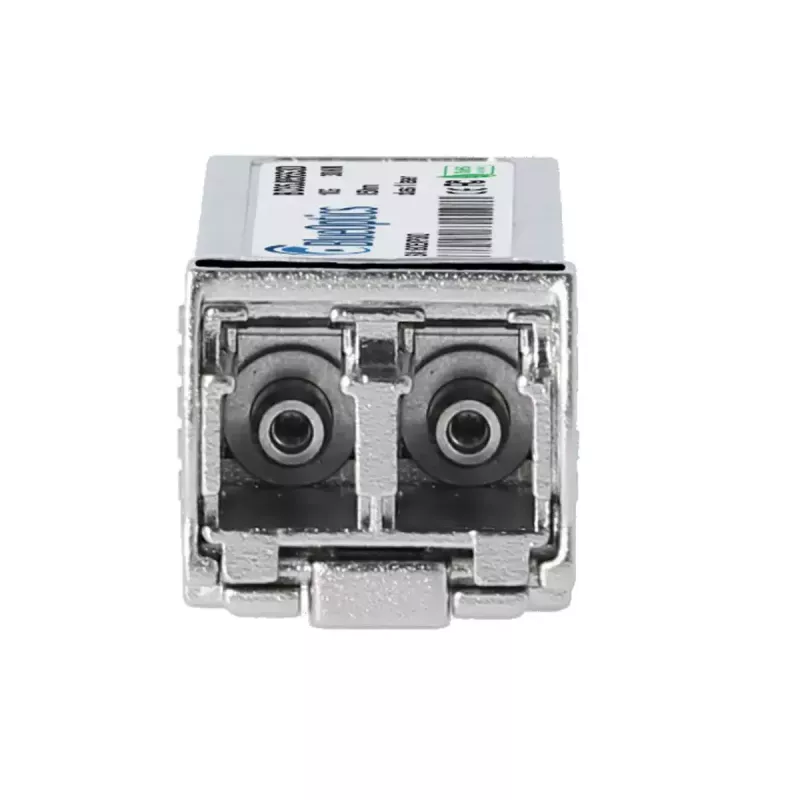

Fiiberoptiline transiiverimoodul BlueOptics HN12K-BO SFP+ 300m Alumiinium

BlueOptics HN12K-BO SFP+ 300m Alumiinium on fiiberoptiline transiiverimoodul, mis on mõeldud lühimaa 10 Gigabit Etherneti ja ühilduvate kiirete optiliste ühenduste jaoks. Alumiiniumkorpuses ja umbes 20 g kaaluv moodul kasutab SFP+ liidest ja LC duplekspistikut optiliste signaalide saatmiseks ja vastuvõtmiseks mitmemoodilise kiu kaudu lainepikkusel 850 nm, toetades kuni 300 meetri pikkuseid vahemaid. Moodul järgib MSA-ga ühilduvat SFP+ vormitegurit ja toetab levinud protokolle nagu Ethernet ja Fibre Channel over Ethernet, et integreeruda võrguseadmetesse, mis aktsepteerivad SFP+ 10GBASE-SR optikat.

Eelised

Mooduli alumiiniumkest tagab mehaanilise stabiilsuse ja aitab soojust hajutada, säilitades samal ajal kompaktse SFP+ profiili. Ühilduvus laialt kasutatava 10GBASE-SR spetsifikatsiooni ja LC dupleksotsakuga muudab transiiveri sobivaks plug-and-play asenduseks süsteemides, mis toetavad originaalset 10G SR optikat. MSA standarditele ehitatud transiiver toetab Digitaalse Diagnostika monitooringut (DDM/DOM), kui hostseade seda toetab, võimaldades kaugseiret parameetrite nagu optiline võimsus ja temperatuur üle.

Sobib

• Lühimaa 10 Gbps Etherneti ühendused mitmemoodilise kiu kaudu (kuni 300 m)
• Andmekeskuste üleslingid ja lüliti-lüliti ühendused
• Salvestusvõrgud ja Fibre Channel over Ethernet rakendused
• Serveri- ja võrguseadmed, mis aktsepteerivad SFP+ 10GBASE-SR mooduleid

Peamised tehnilised andmed

• Vormitegur: SFP+
• Lainepikkus: 850 nm (saatmine ja vastuvõtt)
• Maksimaalne ulatus: kuni 300 meetrit mitmemoodilise kiu kaudu
• Pistiku tüüp: LC dupleks
• Korpuse materjal: alumiinium
• Kaal: u 0,02 kg
• Toetatud andmeedastuskiirus: 10 Gbps (10GBASE-SR)
• Digitaalne diagnostika: DDM/DOM tugi (kui hostseade seda toetab)

Kasutamine

Paigaldage BlueOptics HN12K-BO SFP+ transiiver ühilduva lüliti, ruuteri, salvestussüsteemi või võrguliidese tühja SFP+ pessa. Veenduge, et hostseade toetab 10GBASE-SR optikat ja vajadusel DDM/DOM-i. Ühendage LC dupleks mitmemoodilise kiu patch-kaablid transiiveri ja kaugema SFP+ mooduli või jaotuspaneli vahele. Jälgige õiget kiu polaarsust ja vältige kiu liigset painutamist. Pärast paigaldamist kontrollige hostseadme haldusliidesest lingi olekut ja läbiräägitud kiirust.

Soovitused

Optimaalse jõudluse tagamiseks kasutage mitmemoodilise kiu kaabeldust ja LC dupleks patch-juhtmeid, mis on ette nähtud 850 nm ja nõutava vahemaa jaoks. Kontrollige ühilduvust oma konkreetse riistvaraplatvormiga ning lubage seadmetes, mis seda toetavad, DDM/DOM monitooring, et jälgida transiiveri seisundit. Käsitsege transiiverit ettevaatlikult, hoides tolmukorgid peal, kui see pole ühendatud, ja järgige paigaldamisel ESD ettevaatusabinõusid.
