Seinaplaat/lülitikate EFB Elektronik ET-25090K Hall

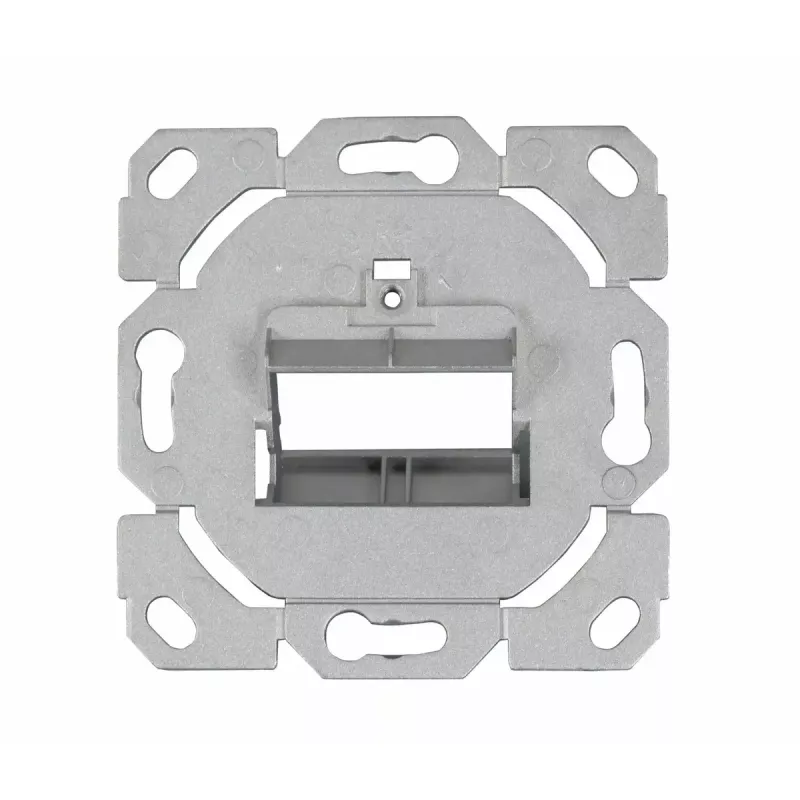

EFB Elektronik ET-25090K hall seinaplaat on tsinksurvevalust paigaldusraam, mis on ette nähtud kahe õhukese võtmemooduli hoidmiseks. Sellel on 40° kaldega väljund ja integreeritud maandusjuhe, mis ühildub 6,3 mm lapikklemmiga. Kate järgib tavaliste lülitikatte mõõtmeid ja sobib kokku tavaliste lülititootjate AÜE keskplaatidega.

Eelised

Tsinksurvevalust metallist konstruktsioon tagab võtmemoodulitele vastupidava kaitse, säilitades samal ajal õhukese ja disainikõlbuliku välimuse. 40° kaldega väljund parandab kaablite juhtimist ja ühendatud moodulite nähtavust ning integreeritud maandusjuhe lihtsustab metallpinnaga paigaldiste maandamist.

Sobib

• Kahe õhukese võtmemooduli (nt RJ45, USB, HDMI võtmeadapterid) paigaldamiseks
• Kasutamiseks AÜE-stiilis keskplaatidega kodudes, kontorites ja äripindades
• Paigaldistesse, kus on vaja integreeritud maandusega metallist seinaplaati

Kui see ei pruugi sobida

See raam on mõeldud spetsiaalselt õhukeste võtmemoodulite jaoks ega pruugi mahutada liiga suuri või mitte-võtmeadaptereid. See on AÜE keskplaatidega sobituv metallist paigaldusraam; kui teie seinasüsteem kasutab erinevat standardit või mittesobivaid mõõtmeid, ei pruugi see toode ilma täiendavate adapteriteta sobida.

Peamised tehnilised andmed

• Materjal: Tsinksurvevalu
• Maht: Mahutab 2 õhukest võtmemoodulit
• Väljundi nurk: 40° kaldega
• Maandus: Integreeritud maandusjuhe 6,3 mm lapikklemmi jaoks
• Värv: Hall (metallviimistlus)

Kasutamine

Paigaldage raam AÜE-ühilduva keskplaadi avasse ja kinnitage see vastavalt keskplaadi tootja paigaldusjuhistele. Sisestage kaks õhukest võtmemoodulit raami avadesse, kuni need klõpsuga paigale asetuvad. Ühendage maandusjuhe sobiva 6,3 mm lapikklemmi või maandusühendusega vastavalt metallist esipaneeliga paigaldiste nõuetele. Lõpuks kinnitage välimine viimistlus- või katteplaat paigalduse lõpuleviimiseks.

Mida enne ostmist arvestada

• Kontrollige ühilduvust oma keskplaadi standardiga (AÜE-stiil) ja lülititootjaga
• Veenduge, et võtmemoodulid on õhukeste mõõtmetega, et need raami mahuksid
• Tehke kindlaks, kas metallist esipaneel koos maandusega sobib teie paigaldise ja kohalike eeskirjadega

Soovitused

Usaldusväärseks maandamiseks ühendage integreeritud maandusjuhe nõuetekohase maanduspunktiga, kasutades selleks ettenähtud 6,3 mm lapikklemmi. Kasutage seinale paigaldamiseks ette nähtud õhukesi võtmemooduleid ja järgige keskplaadi tootja juhiseid turvaliseks kinnitamiseks ja joondamiseks.
