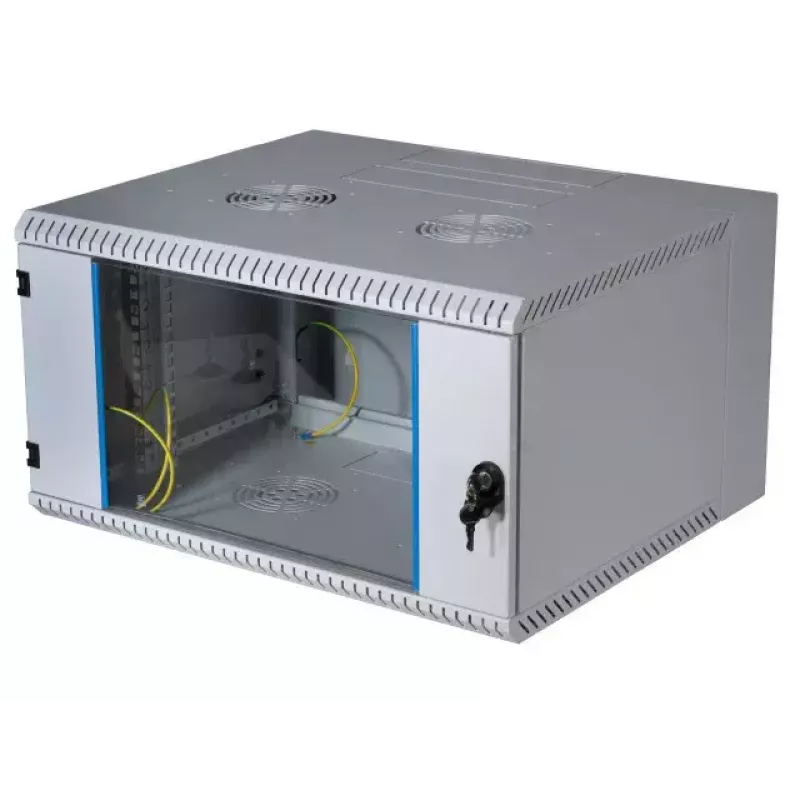

Seinale paigaldatav riiul EFB Elektronik 691609VGR.50

EFB Elektronik 691609VGR.50 on 9U seinale paigaldatav riiul, mis on mõeldud kompaktseteks siseruumide paigaldisteks, kus on vajalik ruumi kokkuhoid ja turvaline kinnitus. Välismõõtmetega 600 mm laius, 500 mm sügavus ja 465 mm kõrgus mahutab see hall kapp väikeseid võrgulüliteid, patch-paneele ja muid 19-tolliseid seadmeid, säilitades samas madala visuaalse profiili. IP20 kaitseaste klassifitseerib selle siseruumidesse, kus on nõutav kaitse tahkete objektide eest, mis on suuremad kui 12 mm, kuid erilist niiskuskaitset pole vaja.

Eelised

See seinale paigaldatav riiul pakub stabiilset tuge kuni 40 kg paigaldatud seadmetele ja säästab põrandapinda, kinnitudes otse seinale. Selle kompaktne jalajälg ja neutraalne hall viimistlus võimaldavad integreerimist kontori-, serverikapi- või sideruumi keskkondadesse, ilma et see ruumis domineeriks. 9U riiulimaht ja 19-tolline seadmete ühilduvus muudavad selle sobivaks tavaliste võrguseadmete jaoks, säilitades samas juurdepääsu hõlpsaks paigaldamiseks ja hoolduseks.

Sobib

• Väikeste kontorivõrkude paigaldised
• Kapistatud ühendused sidekappides või tehnoruumides
• Võrgulülitite, patch-paneelide ja ruuterite paigaldamine
• Madala kaaluga serverite, meediumimuundurite ja toiteallikate paigutamine 40 kg piiranguga

Peamised spetsifikatsioonid

• Riiulimaht: 9U
• Välislaius: 600 mm
• Välissügavus: 500 mm
• Väliskõrgus: 465 mm
• Maksimaalne seadmekoormus: 40 kg
• Kaitseaste: IP20 (sisekasutus)
• Värvus: hall
• Mõeldud 19-tollistele seadmetele

Kasutusjuhend

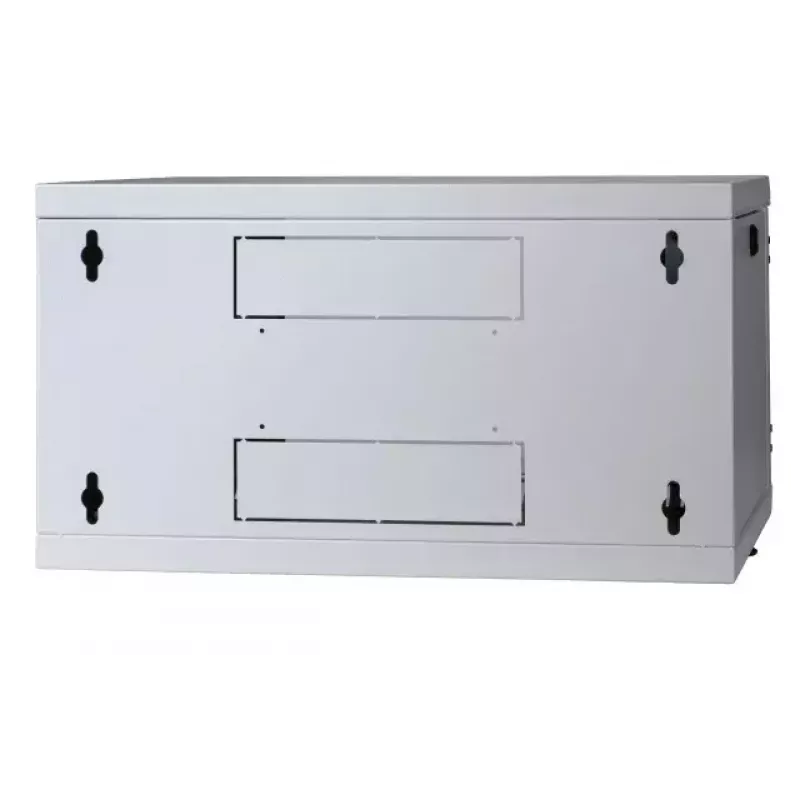

Kinnitage kapp sobivale kandvale seinale, kasutades seina materjali jaoks sobivaid ankruid ja kinnitusvahendeid, tagades, et kinnitus suudab ohutult kanda kapi ja seadmete kombineeritud kaalu. Paigaldage 19-tollised kinnitusrelsid ja asetage seadmed vastavalt kaalujaotuse soovitustele, asetades raskemad seadmed kapi alumisse ossa. Juhtige kaablid läbi saadaolevate avade ja kinnitage kaablihaldustarvikutega; säilitage ventilatsioonivahed ja vältige kapi paigutamist kõrge niiskuse või vedelikega kokkupuutuvatesse kohtadesse IP20 reitingu tõttu.

Soovitused

Kontrollige seadmete kogukaalu enne paigaldamist, et see ei ületaks 40 kg maksimumi. Kasutage sobivat ventilatsiooni ja planeerige kaablite marsruudid ülekuumenemise vältimiseks. Paigaldiste puhul, mis nõuavad tolmu- või niiskuskindlust üle IP20, kaaluge alternatiivseid kestasid või keskkonnakontrolli.
