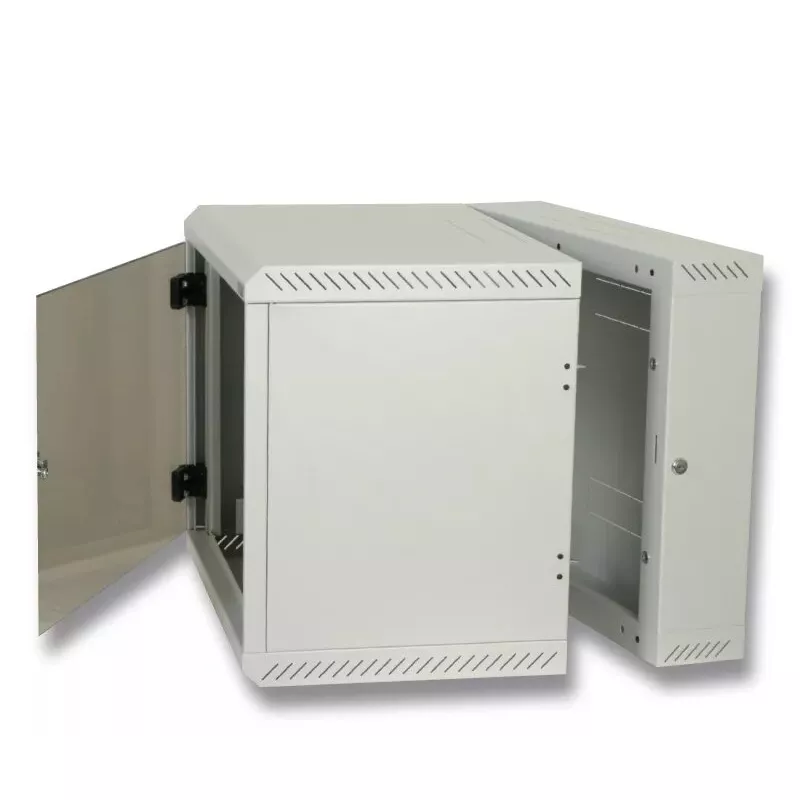

Seinale paigaldatav rack Triton 19-tolline rack seinakinnitus 6U/250 klaasuksega

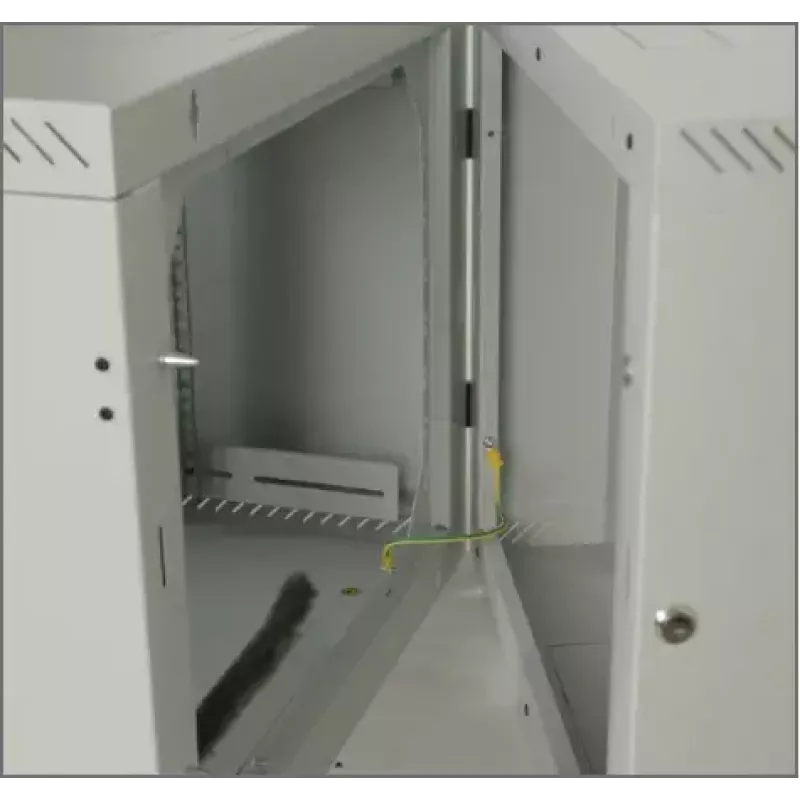

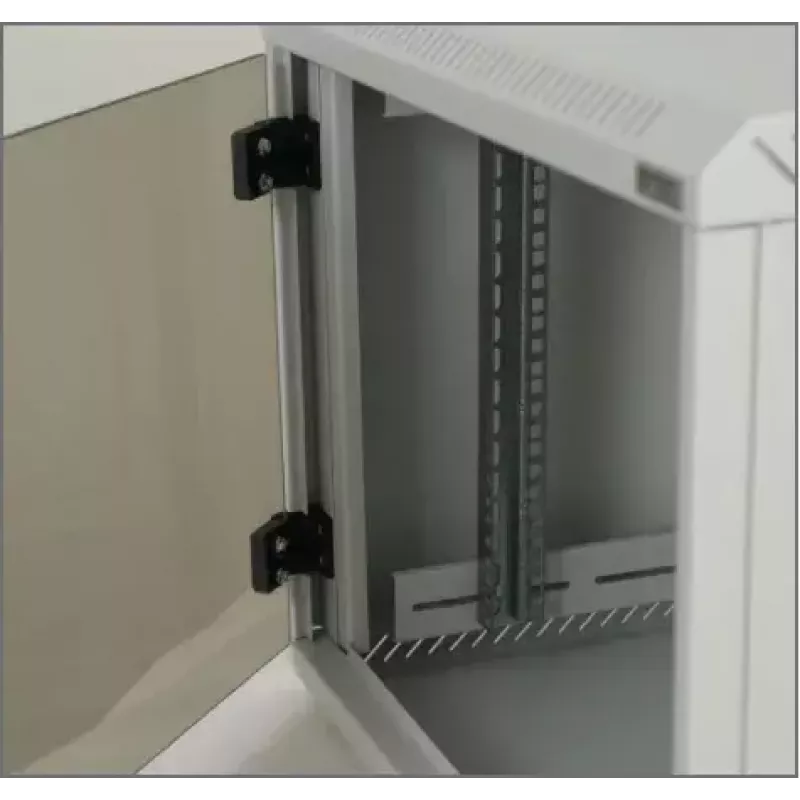

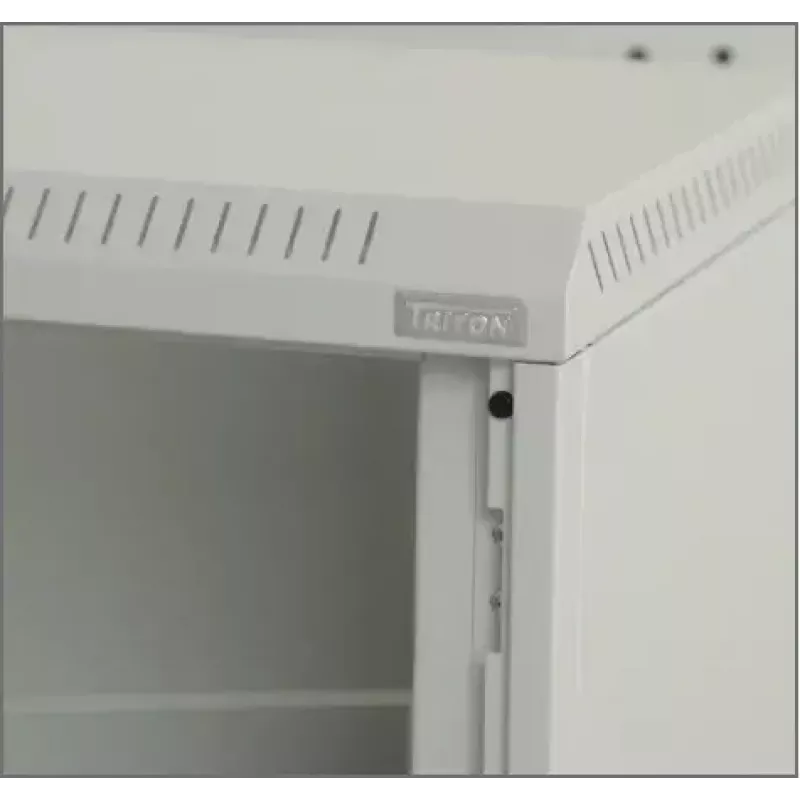

Kaheosaline keevitatud seinakinnitusega ümbris IP20, kandevõime 20–30 kg. Konstruktsiooni kõrge stabiilsus Jaotajal on töökindel keevitatud konstruktsioon. Kõrge töötluskvaliteet ja uusimad tehnoloogiad tagavad ümbriste suurepärase välimuse. Uksed Ümbriste uksed on standardvarustuses täisklaasist, kuid soovi korral saab need valmistada ka täisplekist või perforeeritult. Paindlik ukse avamine Hingesüsteem võimaldab ust avada 165°. Uksed on kergesti eemaldatavad. Täisklaas Täisklaasuksed on valmistatud 4 mm paksusest löögikindlast karastatud klaasist. Purunemisel purunevad need paljudeks väikesteks kildudeks, nagu autoklaas. Ohutuse tagamiseks soovitame pärast komponentide paigaldamist täisklaasukse sulgeda, et vältida kokkupõrkeid teiste objektidega. Meie täisklaasuksed on testitud sertifitseeritud katselaboris ja vastavad standardi CSN EN 12150-1+A nõuetele: Klaas ehituses – termiliselt karastatud naatriumkaltsiumsilikaat turvaklaas. Testitud klaas vastab purunemisjärgse killustumise standardile, vastavussertifikaat CQ-24-2023, katsearuanne IKATES 58A-2024. Ukse lukk Kiire ja lihtne juurdepääs ümbrisesse. Standardversioonis on ukse ja pöördeosa lukud ühtiva võtmega. Reguleeritavad vertikaalsed siinid 482,6 mm (19") vertikaalsed siinid on kapi sügavuses vabalt reguleeritavad. See lihtsustab komponentide paigaldamist ja kaablihaldust. Väljalõigete paneelid Ümbrise katus, põhi ja tagapaneel on varustatud kaablisisenditega, millel on väljalõigete paneelid. Neid saab sulgeda harjaribaga, et hoida tolmu eemal. Kaabli servakaitse on mõeldud kaablite kaitsmiseks kahjustuste eest (mõlemad kuuluvad tarvikute komplekti). Ventilatsioon Tüüpidel RBA-xx-AD5-A6 ja RBA-xx-AD6-A6 on kuus väljalõiget ventilatsiooniseadmete RAx-CH-X2x-X1 (või ventilaatorite RAX-CH-X07-X9 – EI ole ette nähtud Saksamaa turule! – kuni kolm ümbrise katuses ja kolm põrandas) paigaldamiseks. See tähendab, et komponente, mida varem ei saanud seinakinnitatavates ümbristes jahutada ja mis tuli paigaldada põrandal seisvatesse ümbristesse, saab nüüd paigaldada ka RBA ümbristesse. Kaheosaline 19-tolline seinakinnitusega ümbris IP20 kaitsega. Ümbris kinnitatakse otse seinale. Jaotaja sisaldab kahte reguleeritavat vertikaalset võrgusiini. Jaotaja disain: kompaktne keevitatud konstruktsioon, täisklaasuks 4 mm paksuse turvaklaasiga, valikuliselt täisplekist või perforeeritud uksega. Üksikute uste lubatud kandevõime on max 10 kg. Rakenduse minimaalne paksus on 65 µm. Ümbrised on ette nähtud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Kõik eemaldatavad osad on ühendatud maanduskaablitega, mis peavad olema kogu kapi kasutusaja jooksul korralikult kinnitatud ja ühendatud. Kapi põhjas on keskse maanduspunktina M8 polt. Kaablisisendite väljalõiked asuvad ümbrise tagapaneeli üla- ja alaosas, lisaks on need ümbrise katuses ja põrandas. A6 versioonil on ümbrise katuses ja põrandas väljalõiked ventilaatorite kasutamiseks.

• Ukse kõrgus: 265mm
• Sügavus: 295mm
• Tollitariifistiku number: 8538100090
• Tootja nr: RBA-06-AD2-CAX-A1
• EAN vöötkood: 8595105018576
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värv: Hall (RAL7035)
• Demonteeritav: Ei
• Kõrgus (väljast): 370mm
• Pakendi kõrgus: 0,370m
• Pakendi maht: 0,0655m³
• Pakendi pikkus: 0,295m
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Päritolumaa: Tšehhi Vabariik
• Pakkumises: Ei
• Tugevalt alandatud: Ei
• Ventilatsiooniavad: Ei
• Kaal: 13,000kg
• Pakendi laius: 0,600m
• Bränd: Tritón
• Kõrgusühik: 6U
• Soovitatav maksimaalne koormus: 30kg
• Laius: 600mm
• Ukse laius: 516mm
• Kaitseklass: IP20

Kasutamine

Kinnitage kapp tugevalt sobiva seinakonstruktsiooni külge, kasutades seinamaterjalile sobivaid an kruid ja kruvisid, veendudes, et kinnitus suudab toetada kapi ja kavandatud seadmete raskust. Eemaldage esiuks, et pääseda sisemusse, ja reguleerige 19-tollised vertikaalsed siinid oma seadmete jaoks vajalikule sügavusele. Paigaldage seadmed siinidele, kasutades standardseid 19-tolliseid kinnitusvahendeid. Juhtige kaablid läbi ülemiste või alumiste tühjenduspaneelide, murdes välja vajalikud avad, ja sulgege paneelid pärast kaablite juhtimist. Tagage piisav ruum õhuvooluks seadmete ümber.

Soovitused

Paigaldage kapp konstruktsiooniliselt tugevale seinale ja jaotage koormus ühtlaselt; vältige 25 kg maksimumi ületamist. Jätke kapi ümber ruumi ventilatsiooniks ja juurdepääsuks uksele, kui see on avatud kuni 180°.
