Seinale paigaldatav rack ROLINE Pro 7U 600x600 WxD kaheosaline pööratav must, IP20, 50 kg

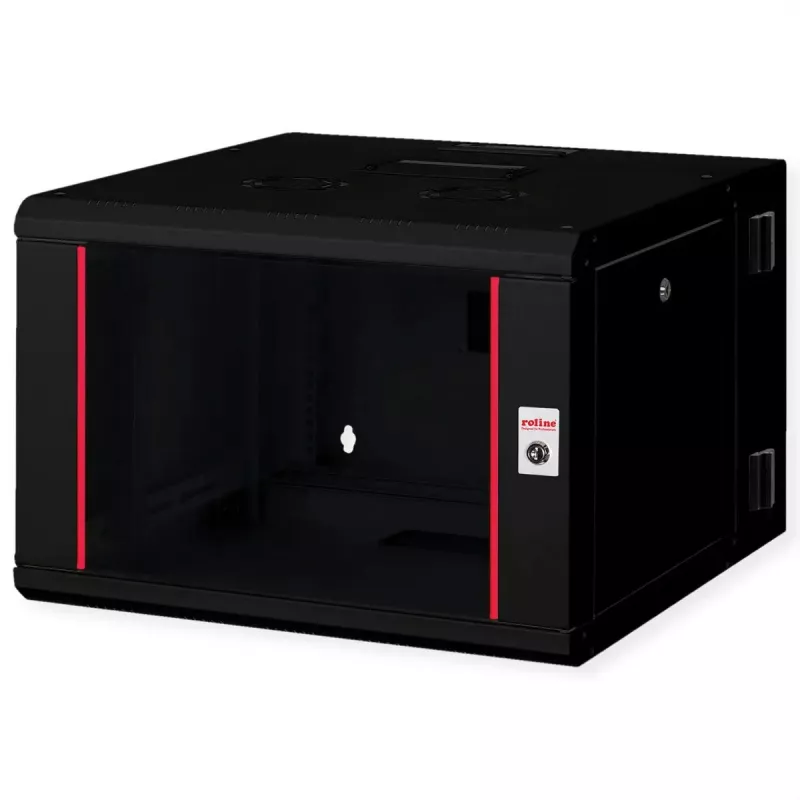

ROLINe Pro seinale paigaldatav rack 7U (600 x 600 mm) on kaheosaline pööratav teraskorpus, mis on mõeldud paindlikuks võrgukaabliks ja sisesideseadmete paigaldamiseks. See sisaldab tsingitud, pööratavaid, sügavuselt reguleeritavaid 19" profiilsiine, lukustatavat eemaldatavat esiust, eemaldatavaid küljepaneele ja sisseehitatud võimalusi kaablisisestuseks ja ventilaatori paigaldamiseks. Raami saab kinnitada seinale ja seejärel ühendada kapi külge või kasutada kappi vabalt seisvana koos valikuliste tasandusjalgade või ratastega. Seade on IP20 reitinguga ja talub maksimaalselt 50 kg koormust.

Eelised

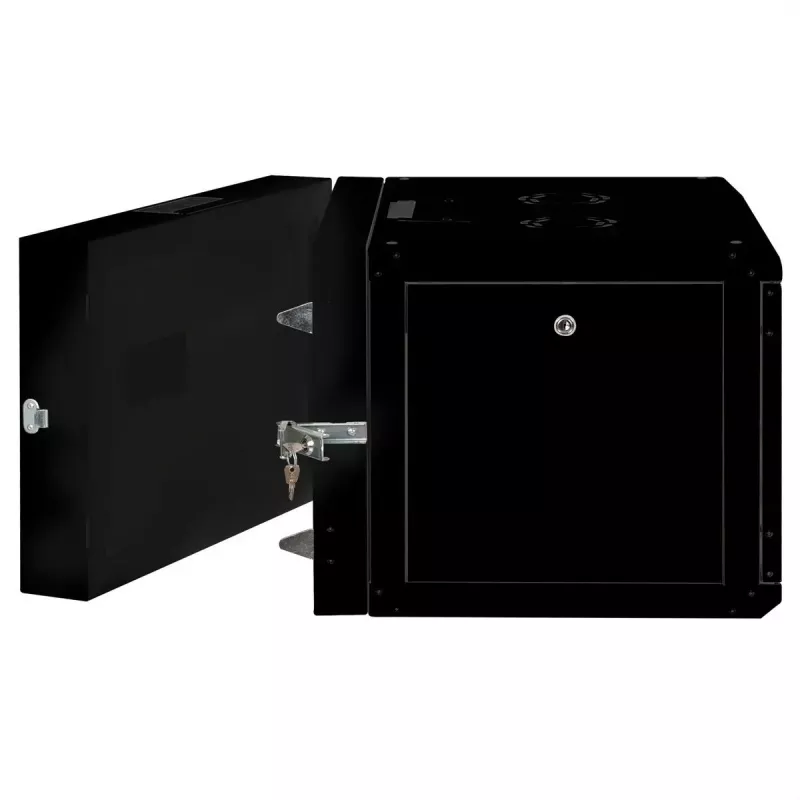

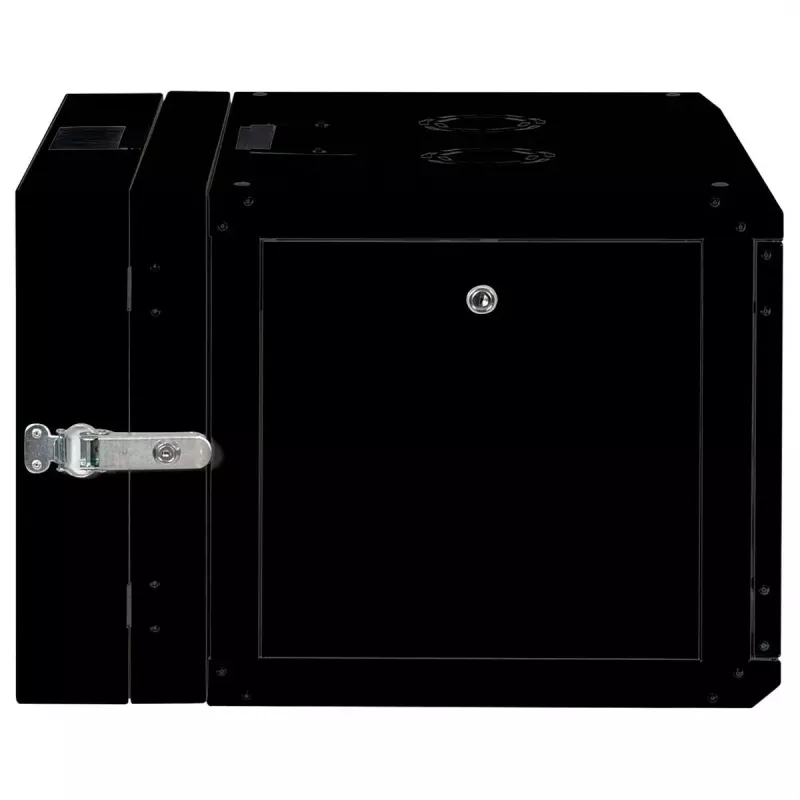

Kaheosaline pööratav konstruktsioon koos integreeritud hingega tagaraamis võimaldab korpust küljele kokku voltida, et parandada juurdepääsu paigaldatud seadmetele. Kaablisisestusvõimalusi on mitu: katusel libisev kaablisisestus vahutihendiga, tagapaneelil ja põhjal plastkatetega stantsitud sisestused ning harjaribad tagaraami üla- ja alaosas korralikuks kaablijuhtimiseks. Katuseraam sisaldab väljalõiget valikulise ventilaatorimooduli jaoks. Vastupidav teraskorpus (lehe paksus kuni 1,5 mm) on elektrostaatiliselt pulbervärvitud standardhalliks (RAL 7035) või mustaks (RAL 9005) ning uksehing on pööratav.

Sobib

• Võrgukommutaatorite ja patch-paneelide paigaldamiseks kontorites või sidesõlmedes
• Väikestele serveritele, katkematu toite allikatele ja servaseadmetele, mis mahuvad 7U kõrgusse ja kapi sügavusse
• Jaekaubandus- või filiaalipaigaldistele, kus seinale paigaldatavad riiulid säästavad põrandapinda
• Keskkondadesse, mis vajavad lukustatavat juurdepääsu elementaarse füüsilise turvalisuse jaoks

Kui see ei pruugi sobida

See 7U, 600 x 600 mm korpus on mõeldud väikestele paigaldistele ja selle maksimaalne staatiline koormus on 50 kg; see ei sobi raskete serveririiulite ega suurte suure tihedusega seadmete jaoks. IP20 reitinguga on see mõeldud sisetingimustes kasutamiseks ja ei paku kaitset tolmu kogunemise ega vee sissetungi eest karmimates keskkondades.

Peamised spetsifikatsioonid

• Riiuliühikud: 7U
• Välismõõtmed (LxS): 600 x 600 mm
• Konstruktsioonimaterjal: terasleht paksusega kuni 1,5 mm
• Viimistlus: elektrostaatiline pulbervärvimine (standardvärvid: hall RAL 7035, must RAL 9005)
• Kandevõime: 50 kg (maksimaalne)
• Kaitseaste: IP20 (sisetingimustes kasutamiseks)
• 19" siinid: tsingitud, pööratavad, sügavuse reguleerimisega
• Uksed/paneelid: lukustatav eemaldatav esiuks, lukustatavad eemaldatavad küljepaneelid
• Kaablite haldus: libisev katusesisestus vahutihendiga, stantsitud sisestused katetega, harjaribad ülal ja all
• Jahutusvõimalus: katusel väljalõige ventilaatorimooduli jaoks

Kasutusjuhend

Paigaldage korpuse tagaraam sobivale seinapinnale soovitud avanemissuunas, seejärel kinnitage kapp raami külge. Reguleerige 19" profiilsiinide sügavus vastavalt seadmete paigaldussügavusele, kinnitage siinid ja paigaldage seadmed standardsete 19" kinnitustega. Kasutage libisevat katusesisestust, stantsitud sisestusi ja harjaribasid kaablite suunamiseks; paigaldage valikuline ventilaatorimoodul katusel olevasse väljalõikesse, kui on vaja täiendavat ventilatsiooni. Pööratav disain võimaldab korpust paigaldamise või hoolduse ajal hõlpsamaks juurdepääsuks küljele kokku voltida. Vabalt seisvaks kasutamiseks paigaldage vajadusel tasandusjalad või rattad.

Mida enne ostmist kaaluda

• Veenduge, et seadmete sügavus ja üldmõõtmed mahuvad 600 x 600 mm jalajälje ja 7U kõrguse sisse
• Kontrollige, et kogu seadmete kaal ei ületa 50 kg koormuspiirangut
• Kontrollige, kas IP20 kaitse on teie paigalduskeskkonna jaoks piisav (ainult sisetingimustes kasutamiseks)
• Otsustage, kas vajate täiendavat jahutust (ventilaatorimoodul) või liikuvust (rattaid)

Soovitused

Kasutage pööratavaid 19" siine, et paigutada raskemad esemed riiuli madalamale kohale ja hoida kaablikimbud korrastatuna läbi katusesisestuse ja harjaribade; paigaldage ventilaatorimoodul, kui on paigaldatud mitu soojust tekitavat seadet, et tagada õhuvool 600x600 korpuse sees.
