Seinale paigaldatav rack Digitus DN-19 07U-I-OD

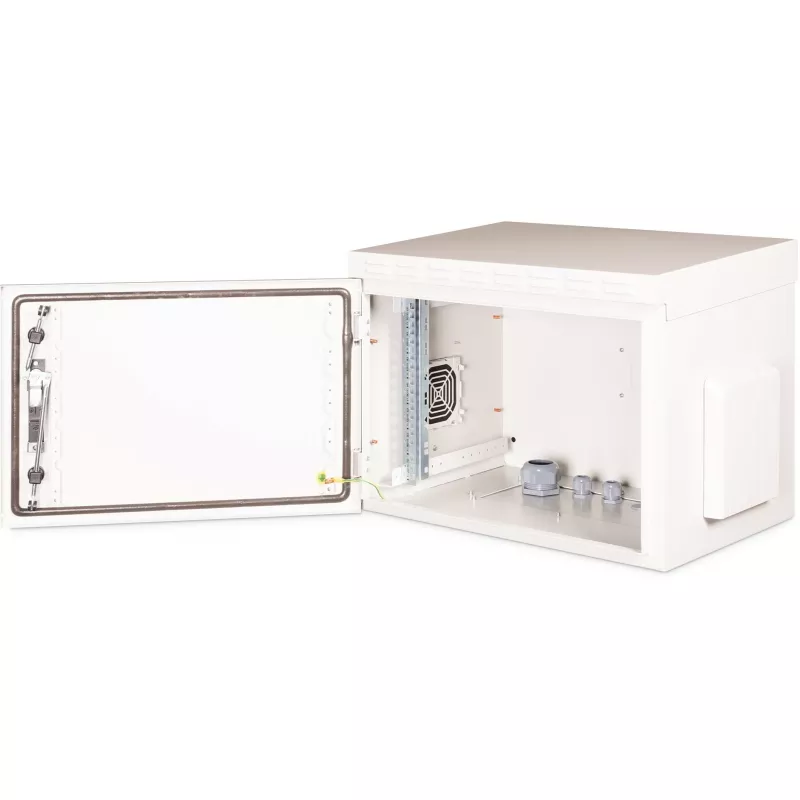

DIGITUSe seinakinnitusega kapp DN-19 07U-I-OD on IP55-klassiga välivõrgu korpus, mis on ette nähtud seinale paigaldamiseks ja kasutamiseks karmides keskkondades. Välismõõtmetega 600 x 450 mm (laius x sügavus) ja 7U 19" rack’i ruumi, pakub teraskapp kaitset tolmu ja veejugade eest ning toetab võrgu- ja elektroonikaseadmete turvalist paigaldamist. Kapp on viimistletud halliga (RAL 7035) ja seda saab kasutada ka vabalt seisva üksusena, kombineerides valikulise alusega.

Eelised

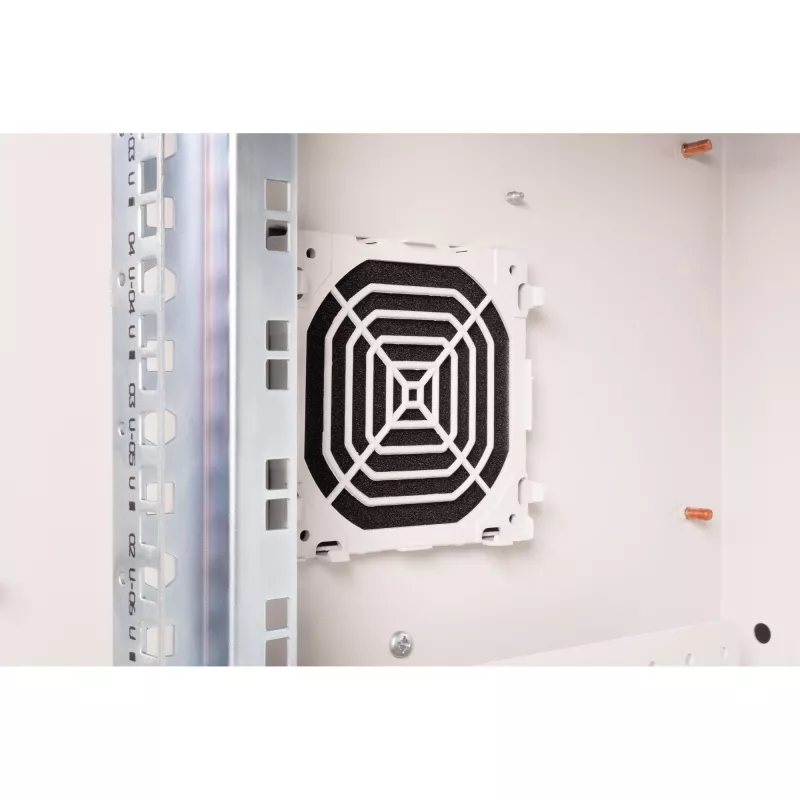

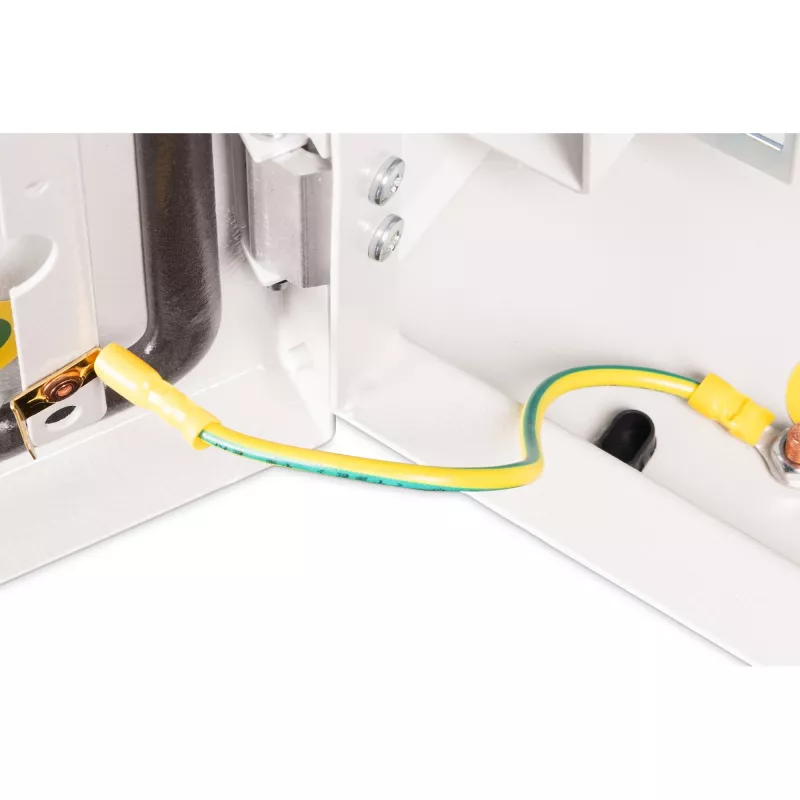

Kapp pakub IP55 kaitset tolmu ja veejugade eest, terasest esiust lukustatava pöördkäepidemega ja 3-punktilise lukustusmehhanismiga, maanduskaablit ja tugevdatud U-kujulisi latte uksel ning tihendisüsteemi. See sisaldab isoleeritud PG kaabelläbiviike, integreeritud ventilaatorifiltri korpust ja filtreeritud katusepinda ventilaatorimoodulite jaoks. Sisemised tsingitud 19" profiilliistud on sügavuse reguleerimisega, selgelt märgistatud rack’i ühikutega, ning tugev lehtterasest konstruktsioon (paksus kuni 2,0 mm) tagab mehaanilise stabiilsuse võrgukomponentidele.

Sobib

• Väljas asuvate võrguseadmete paigaldamiseks (ruuterid, switchid, väikesed serverid)
• Tööstuslikesse kohtadesse, mis on avatud vihmale, tolmule, rahele või pritsmeveele
• Seinale paigaldatavate telekommunikatsiooni- või valvesüsteemi korpuste jaoks
• Kohtadesse, kus on vajalik IP55-kaitse ja turvaline lukustus

Peamised spetsifikatsioonid

• Mudel: DN-19 07U-I-OD
• Rack’i ühikud: 7U, 19" standard
• Välismõõtmed (L x S x K): 600 x 450 x 450 mm
• Kaitseaste: IP55 (kaitse tolmu ja veejugade eest)
• Materjal: Lehtteras, paksus kuni 2,0 mm
• Värv: Hall (RAL 7035)
• Paigaldus: Seinale kinnitatav (kinnitusklamber kaasas); valikuline alus vabalt seisvaks kasutamiseks
• Sisemised liistud: 483 mm (19") tsingitud profiilliistud, reguleeritava sügavusega, RU tähistus
• Maksimaalne koormus (tootja andmete kokkuvõte): sobib tüüpilistele võrguseadmetele; kontrollige seadmete kaalu 100 kg kandevõime suhtes

Kasutusjuhend

Kinnitage kapp sobivale seinale, kasutades kaasasolevat kinnitusklambrit ja alusele sobivaid kinnitusvahendeid. Reguleerige sisemised 19" profiilliistud vajalikule sügavusele ja paigaldage rack’i paigaldatavad seadmed standardsete 19" kinnitusdetailidega. Suunake kaablid läbi isoleeritud PG kaabelläbiviikude ning kasutage integreeritud ventilaatorifiltri korpust ja filtreeritud katusepinda, kui on vajalik aktiivne ventilatsioon. Lukustage esiuks pöördkäepideme ja 3-punkti lukustusmehhanismiga; tagage maanduskaabli ühendamine paigaldamise ajal.

Soovitused

Usaldusväärseks välitingimustes töötamiseks kontrollige perioodiliselt tihendit ja tihendeid, veenduge, et kaabelläbiviigu liitmikud on pingutatud, ning kasutage ventilaatorifiltri korpust või katuse filtripiirkonda, kui seadmete soojuseraldus nõuab ventilatsiooni. Kui on vaja vabalt seisvat paigutust, paigaldage valikuline alus; posti külge kinnitamiseks kasutage selleks ette nähtud kinnituskomplekti.
