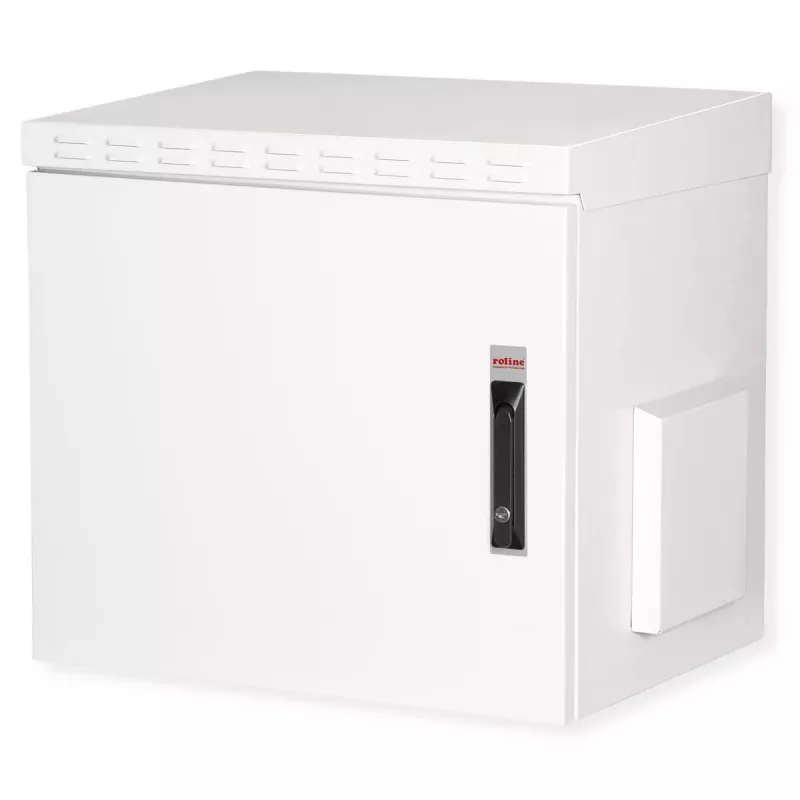

Seinale paigaldatav korpus ROLINE Pro 9 U 600x450 IP55 hall

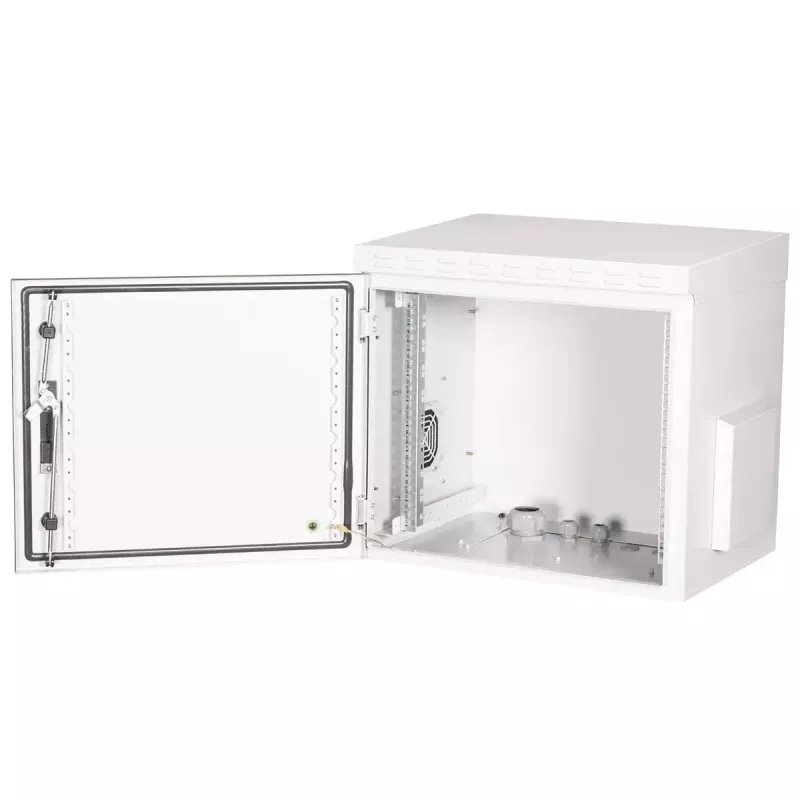

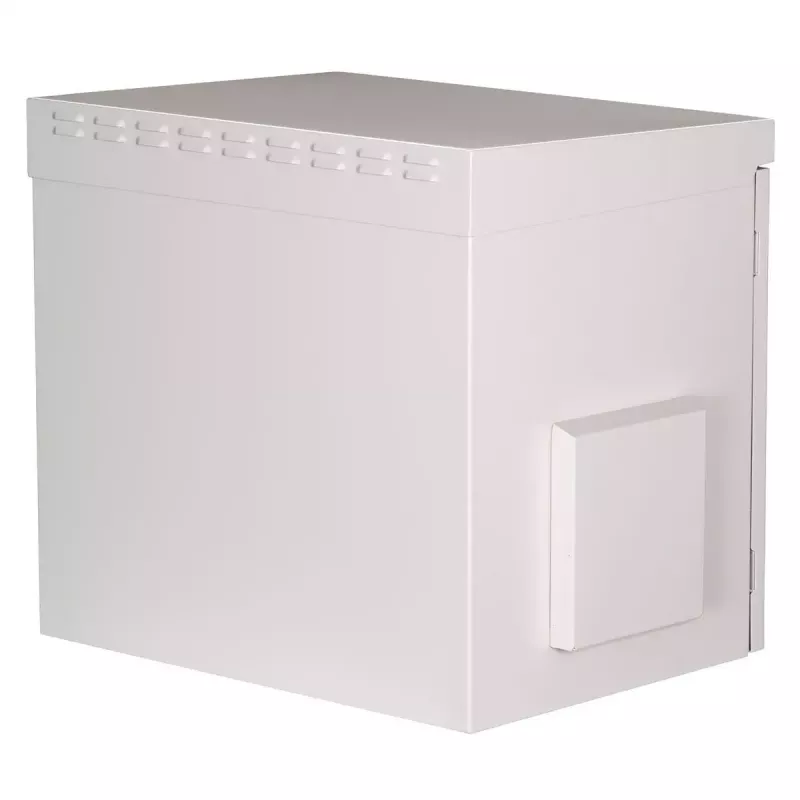

ROLINE Pro 9 U seinale paigaldatav korpus (600 x 450 mm) on välistingimustesse mõeldud võrgukapp, mis on projekteeritud IP55 kaitseklassiga kasutamiseks karmides keskkondades. Teraskapp pakub 9U 19" paigaldusruumi koos tsingitud 19" profiilsiinidega (üks paar; alates 600 mm sügavusest kaks paari), mis on pööratavad ja sügavuse osas reguleeritavad. Korpusel on 3-punktiline lukustussüsteem lukustatava pöördkäepidemega, isoleeritud PG kaabelliitmikud, integreeritud ventilatsioonifiltri korpused ja katusel ventilaatorimooduli jaoks ettevalmistatud ala. Kapp on viimistletud elektrostaatilise pulbervärvimisega hallis toonis (RAL 7035) ning seda saab paigaldada seinale kaasasolevate kronsteinidega, varustada alusega vabalt seisvaks kasutamiseks või kinnitada postidele valikulise paigalduskomplektiga.

Eelised

Kapp ühendab IP55-klassi väliskaitse sisemiste ventilatsioonifiltritega, mis vastavad IP54 nõuetele, kaitstes seadmeid vihma, rahe, pritsmevee, tolmu ja sarnaste keskkonnamõjude eest. Tugev teraskonstruktsioon materjali paksusega kuni 2,0 mm ja tsingitud 19" siinid tagavad mehaanilise vastupidavuse ja usaldusväärse seadmete paigalduse. 3-punktiline lukustus ja lukustatav käepide suurendavad füüsilist turvalisust, samas kui isoleeritud PG kaabelliitmikud ja ventilaatori jaoks ettevalmistatud ala lihtsustavad kaablite sisseviimist ja aktiivse ventilatsiooni paigaldamist.

Sobib

• Välisvõrgu- ja telekommunikatsiooniseadmed avatud asukohtades
• Väikesed kuni keskmise suurusega riiulipaigaldised kuni 9U
• Valve-, läbipääsu- ja servaseadmed, mis vajavad keskkonnakaitset
• Seinale paigaldatavad lahendused, kus on vaja ruumi säästa ja kaitset

Peamised spetsifikatsioonid

• Bränd: ROLINE
• Mudel: Pro 9 U (MPN 26.21.0084)
• EAN: 7630049600850
• Kaitseklass: IP55 (väliselt); ventilatsioonifiltri korpused tagavad IP54 kaitse vee ja tolmu eest
• Riiuliühikud: 9U
• Mõõtmed (L x S): 600 x 450 mm
• Materjal: teras, paksus kuni 2,0 mm
• 19" profiilsiinid: tsingitud, pööratavad ja sügavuse osas reguleeritavad (üks paar; alates 600 mm sügavusest kaks paari)
• Lukustus: 3-punktiline lukustussüsteem lukustatava pöördkäepidemega
• Kaabli sisseviik: isoleeritud PG kaabelliitmikud
• Viimistlus: elektrostaatiline pulbervärvimine, hall RAL 7035
• Paigaldus: seinale kinnitamise kronsteinid kaasas; valikuline alus vabalt seisvaks kasutamiseks või postipaigalduskomplekt

Kasutusjuhend

Paigaldage korpus sobivale seinale, kasutades kaasasolevaid paigalduskronsteine, veendudes, et aluspind ja kinnitid oleksid kapi ja paigaldatud seadmete raskuse jaoks sobivad. Paigaldage seadmed 19" siinidele ja reguleerige siinide sügavust vastavalt vajadusele; alates 600 mm sügavusest mudelitel võib olla kaks paari siine. Viige kaablid läbi isoleeritud PG liitmike ja paigaldage ventilatsioonifiltrid või ventilaatorimoodul katusealale, kui on vaja aktiivset jahutust. Lukustage uks, kasutades 3-punktilist lukustust ja lukustatavat pöördkäepidet, et kindlustada paigaldatud seadmed.

Soovitused

Paigutage kapp kohta, kus on piisav äravool, ja vältige paigaldamist, kus võib esineda pidevat uputust. Pikemaajaliseks välistingimustes vastupidavuseks kontrollige perioodiliselt tihendeid, ventilatsioonifiltreid ja pulbervärvimist ning veenduge, et kaabelliitmike tihendid jääksid terved. Kasutage ventilaatori jaoks ettevalmistatud ala sundventilatsiooniks, kui paigaldatud seadmed toodavad märkimisväärselt soojust.
