Seinale paigaldatav kapp Triton Triton 19-tolline kapp Seinale paigaldatav 18U/500 Eemaldatav külg

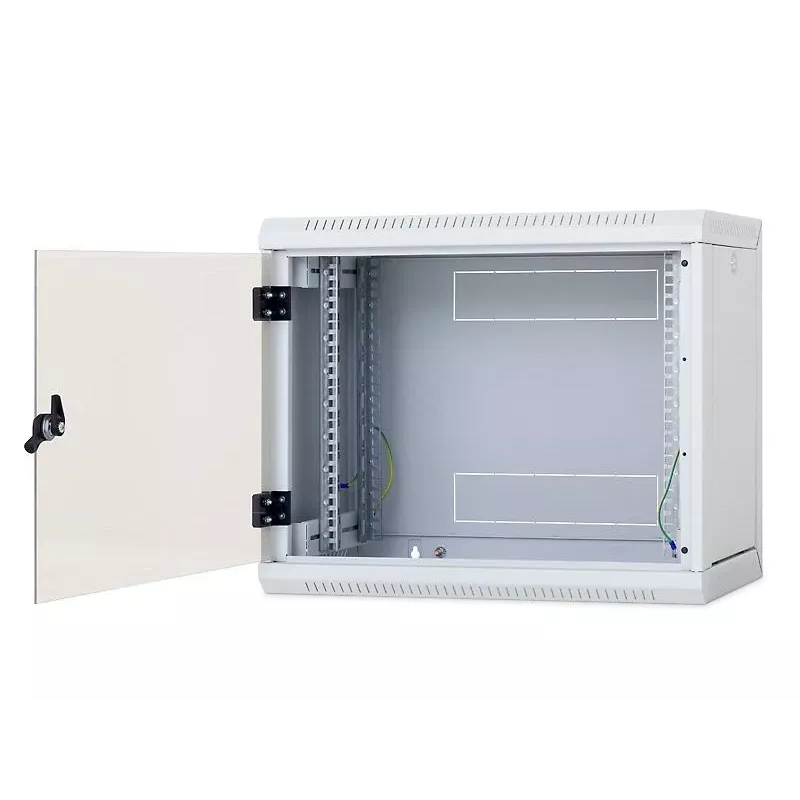

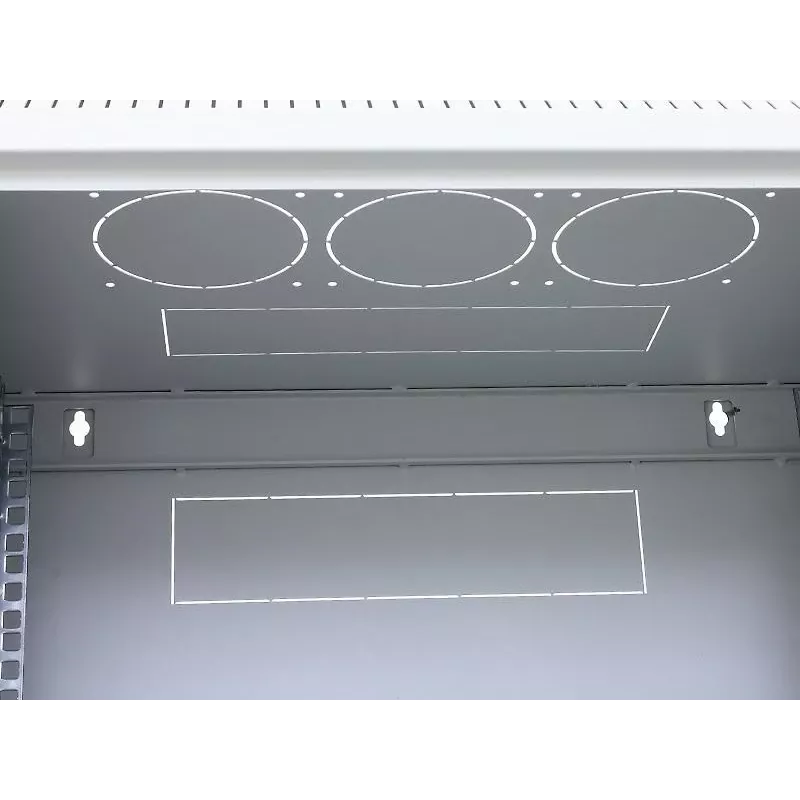

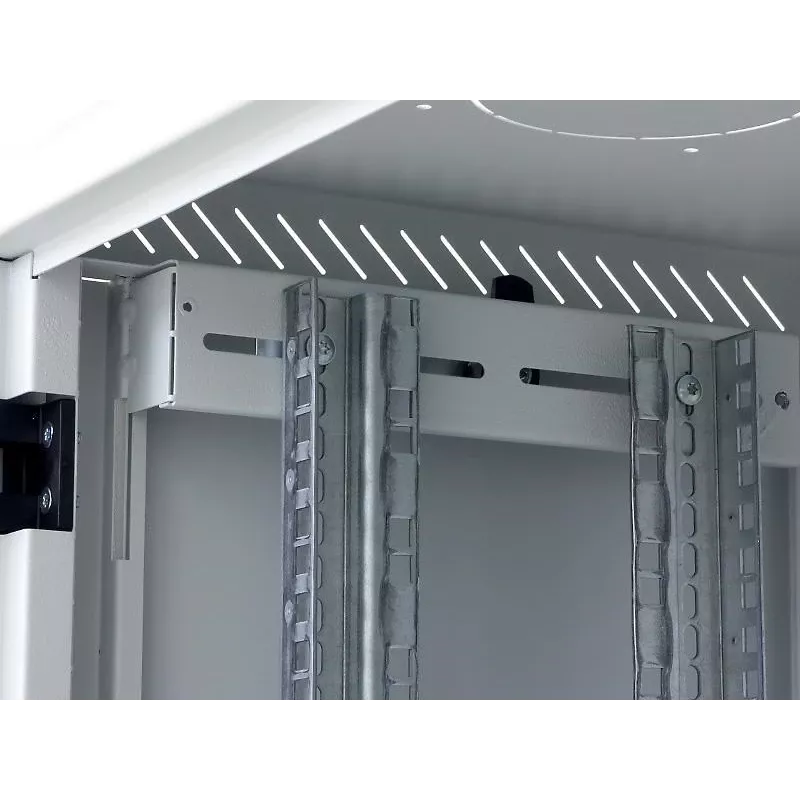

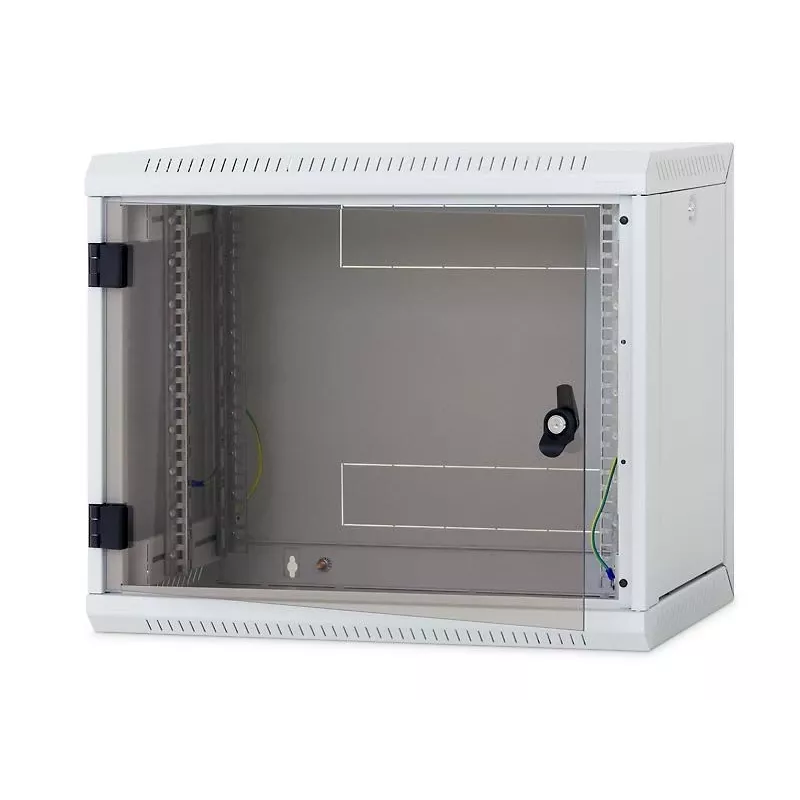

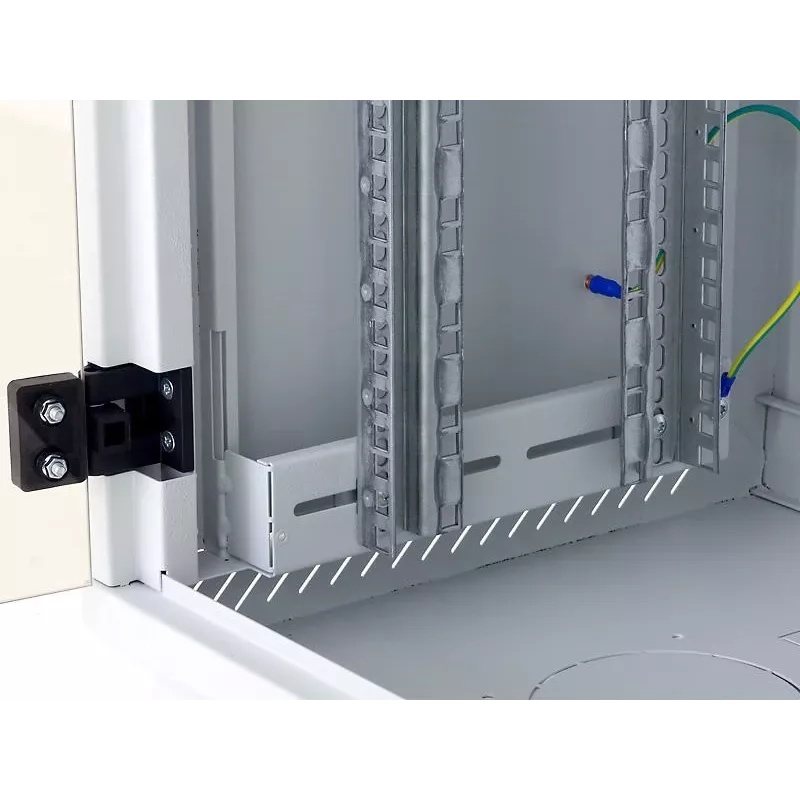

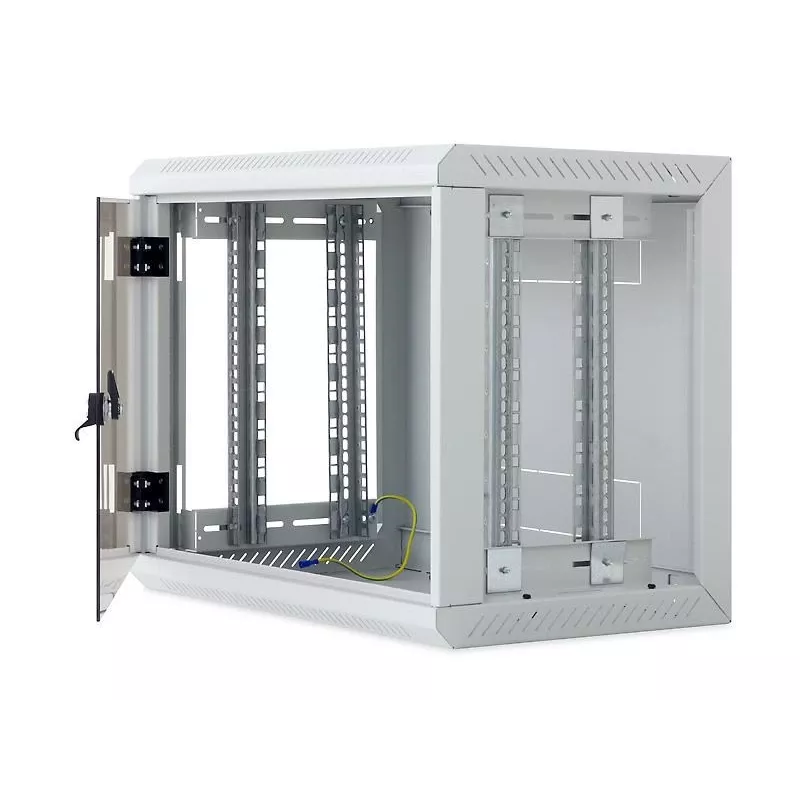

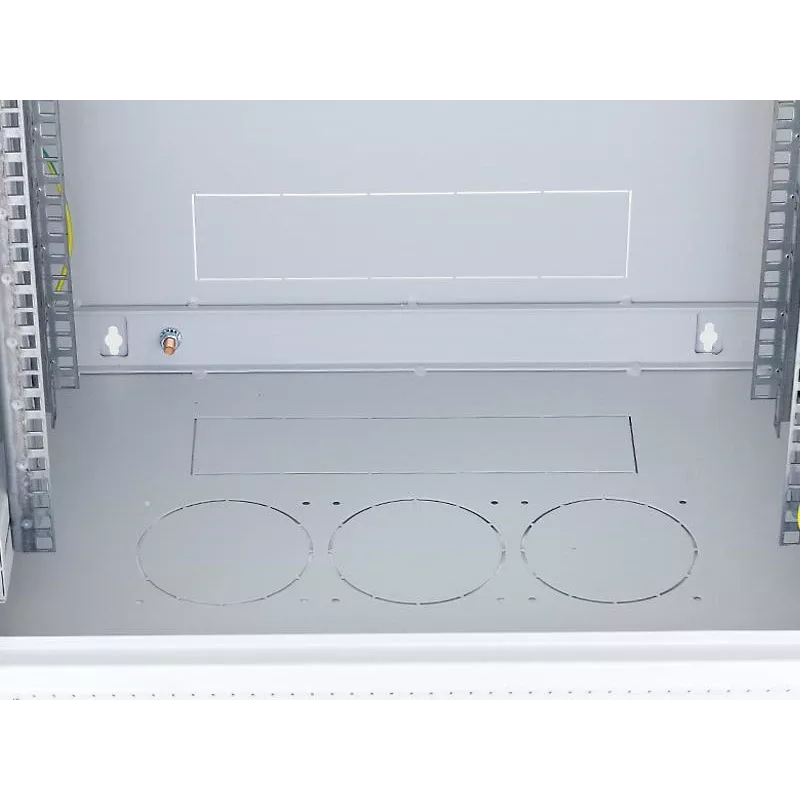

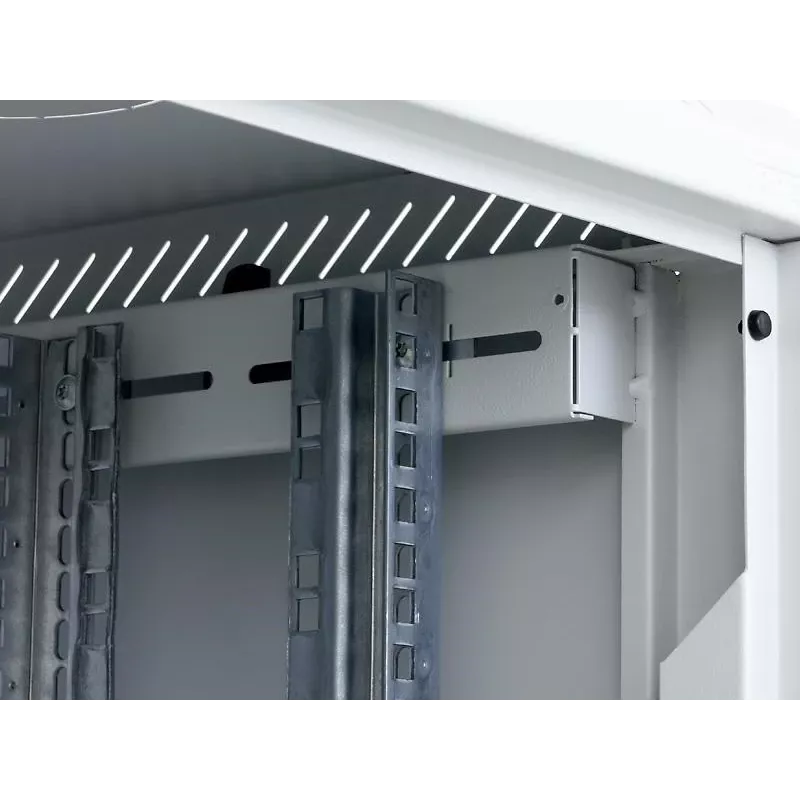

RUA seinakapp on ühesektsiooniline seinakapp. Tänu eemaldatavatele külgpaneelidele on paigaldatud seadmed väga hõlpsasti ligipääsetavad. Kapil on töökindel keevitatud konstruktsioon. Kvaliteetne töötlus ja kaasaegne tehnoloogia tagavad kapi täiusliku välimuse ja maksimaalse kandevõime 30 kg. Kapi uks on standardvarustuses klaasist, kuid soovi korral saab selle terasest või perforeerituna. Hingesüsteem võimaldab ukse peaaegu 180° laiust avanemist. Uksed on kergesti eemaldatavad. EEMALDATAVAD KÜLGPANEELID Eemaldatavad külgplaadid võimaldavad juurdepääsu paigaldatud seadmetele tagantpoolt ilma lahtivõtmiseta. Pimepaneelid jahutusventilaatorite paigaldamiseks Kõigil RUA versioonidel on nüüd kuus väljamurtavat pimepaneeli jahutusventilaatorite RAX-CH-X07-X9 paigaldamiseks (kolm asuvad kapi ülaosas ja kolm alaosas). RUA kapp võimaldab paigaldada seadmeid, mida varem ei saanud seinakappides piisavalt jahutada ja mis tuli seetõttu paigaldada ainult püstkappidesse. REGULEERITAVAD VERTIKAALSED SIINID Üks paar vertikaalseid 19" siine on vabalt reguleeritav kapi mis tahes sügavusele. See lihtsustab seadme paigaldamist ja ühenduskaablite korraldamist. VÄLJAMURTAVAD PIMEPANEELID Kapi üla-, ala- ja tagaosas on kaabliavad, mis on kaetud väljamurtavate pimepaneelidega. Tolmu läbitungimise vältimiseks kasutage kapi ava tihendamiseks plastikraami ja harjaga pimepaneeli, mis kuuluvad kapi tarnekomplekti. KIRJELDUS, KASUTUSOTSTARVE 19" ühesektsiooniline seinakapp kaitseastmega IP30 Eemaldatavad külgpaneelid, lukustatavad Kapp riputatakse otse seinale Kapp sisaldab kahte libisevat vertikaalset siini Kapi konstruktsioon: Keevitatud raam, eemaldatavate lukustatavate külgpaneelidega / kaitsekarastatud klaasuks, paksus 4 mm. Soovi korral võib olla metallist või perforeeritud Ukse suurim lubatud koormus on 10 kg Pinnaviimistluse minimaalne paksus on 65 mikromeetrit Kapid on ette nähtud andme- ja telekommunikatsiooniseadmete ning nende jaotussüsteemide paigaldamiseks Kapi raam ja kõik eemaldatavad osad on ühendatud maandusjuhtmetega, mis peavad olema kogu kapi kasutamise aja korralikult kinnitatud ja pistikutesse ühendatud Kapi põhjaosas on maanduse põhipunktina üks M8 kruviga kruvi Kaabliavad, mis on kaetud väljamurtavate pimepaneelidega, paiknevad kapi üla- ja alaosas tagaküljel, teised on kapi üla- ja alaosas Kapi üla- ja alaosas on mitu ava, mis võimaldavad paigaldada ventilatsiooniseadmeid ja mis on kaetud väljamurtavate pimepaneelidega. KASUTUSTINGIMUSED Kasutuskeskkond: Kontor Kapp ei ole ette nähtud välistingimustesse paigaldamiseks ega keskkonda, mis võib negatiivselt mõjutada kapi ja paigaldatud seadmete funktsionaalsust (nt plahvatusohtlik keskkond või niisked ja märjad tingimused) Kaitsta tuleb: Mehaaniliste kahjustuste eest Ebaõige käsitsemise eest Kapi kasutusotstarbest erineva kasutamise eest Ebaõige käsitsemine on eelkõige: Ülekoormamine (soovitatava maksimaalse koormuse ületamine) Seadme paigaldamine, mis võib negatiivselt mõjutada kapi või paigaldatud seadmete tööd ja funktsiooni Kapi konstruktsiooni või disaini muutmine KAPI PAIGALDAMINE Seda tüüpi kapp riputatakse otse seinale, kasutades kruvisid, seinatüübleid ja seibe (kuuluvad tarnekomplekti). Kinnitusavade vahekaugus on näidatud ja tähistatud kapi joonisel tähega "R". Soovitatava maksimaalse koormuse tagamiseks tuleb kapp kinnitada piisava kandevõimega seinale (tellis, betoon vms) ja jaotada paigaldatud koormus ühtlaselt. Tolmu läbitungimise vältimiseks juhul, kui kaablid läbivad mõnda kaabliava, saab selle tihendada harjaga pimepaneeli abil või kinnitada plastikraamiga (mõlemad kuuluvad kapi tarnekomplekti). KESKKONNAKAITSE Kõik osad on valmistatud taaskasutatavatest materjalidest ja pärast kasutuselt kõrvaldamist tuleb kapp utiliseerida vastavalt kehtivatele eeskirjadele. Mõõtmed (KxLxS mm): 900 x 600 x 495 Ukse suurus (KxL mm): 795 x 530 Netokaal: 30,3 kg / Brutokaal: 30,7 kg

• Tootja nr: RUA-18-AS5-CAX-A1
• Ukse laius: 530 mm
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värvus: Hall (RAL7035)
• Lahtivõetav: Ei
• Kõrgus (väljast): 900 mm
• Pakendi kõrgus: 0,900 m
• EAN vöötkood: 8595105018798
• Pakendi maht: 0,2673 m³
• Pakendi pikkus: 0,495 m
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Saksamaa
  [email protected]
• Päritoluriik: Tšehhi Vabariik
• Pakkumisel: Ei
• Tugevalt alla hinnatud: Ei
• Kaal: 30,850 kg
• Pakendi laius: 0,600 m
• Bränd: Tritón
• Tollitariifi number: 8538100090
• Kaitseklass: IP30
• Soovitatav maksimaalne koormus: 30 kg
• Laius: 600 mm
• Kõrguse ühik: 18U
• Ukse kõrgus: 795 mm
• Sügavus: 495 mm

Kasutamine

Kinnitage kapp kindlalt sobivale seinakonstruktsioonile, järgides kohalikke ehitus- ja ohutusnõudeid. Eemaldage külgpaneelid, kui vajate tagantpoolt juurdepääsu paigaldatud seadmetele. Paigaldage seadmed reguleeritavatele 19" vertikaalsiinidele ja seadke siinide sügavus vastavalt seadme sügavusele. Juhtige kaablid läbi üla-, ala- või tagaosas olevate väljamurtavate avade ja eemaldage vastavad pimepaneelid. Valige soovitud ukse tüüp (klaas või metall), paigaldage see ja vajadusel reguleerige avanemissuunda; uks on transpordiks või paigaldamiseks eemaldatav. Ühendage kapp hoone maandussüsteemiga enne paigaldatud seadmete toite sisselülitamist. Kui on vaja täiendavat jahutust, paigaldage ühilduvad 19" ventilaatorimoodulid ettenähtud kohtadesse.

Soovitused

Ohutuks ja usaldusväärseks tööks ärge ületage 30 kg maksimaalset koormust, veenduge, et seinakinnitus ja kinnitusvahendid on mõeldud kogumassi jaoks, ning hoidke õhuvool läbi perforeeritud paneelide vabana või lisage ventilaatorimoodulid, kui paigaldate soojust tekitavaid seadmeid.
