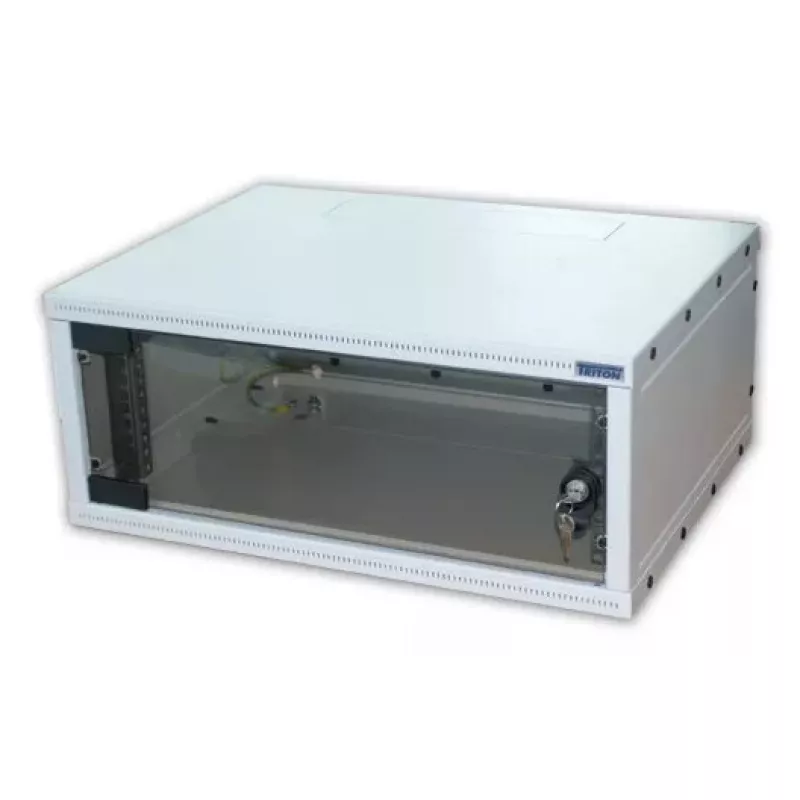

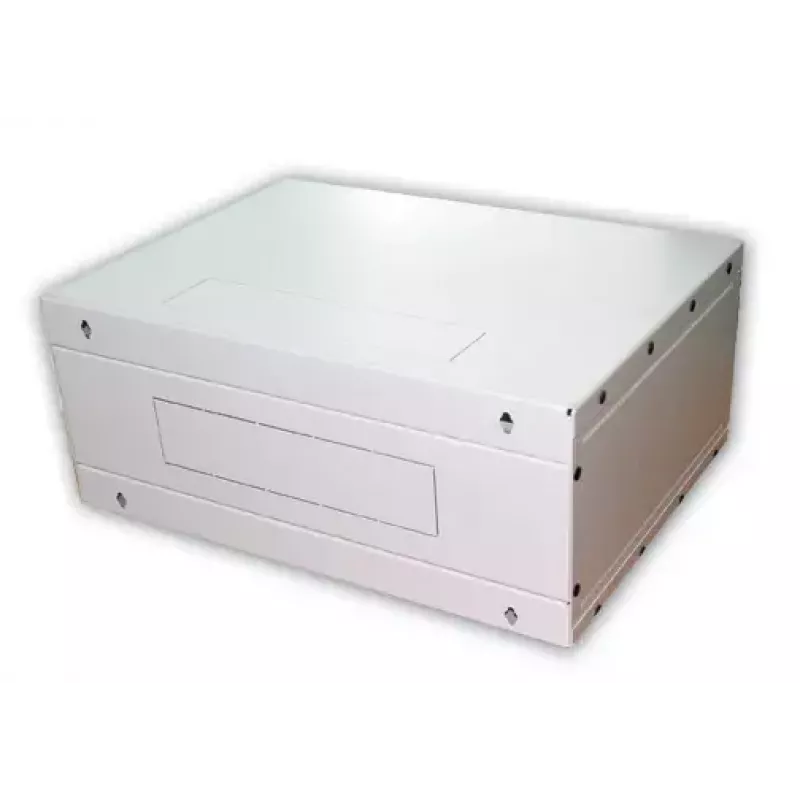

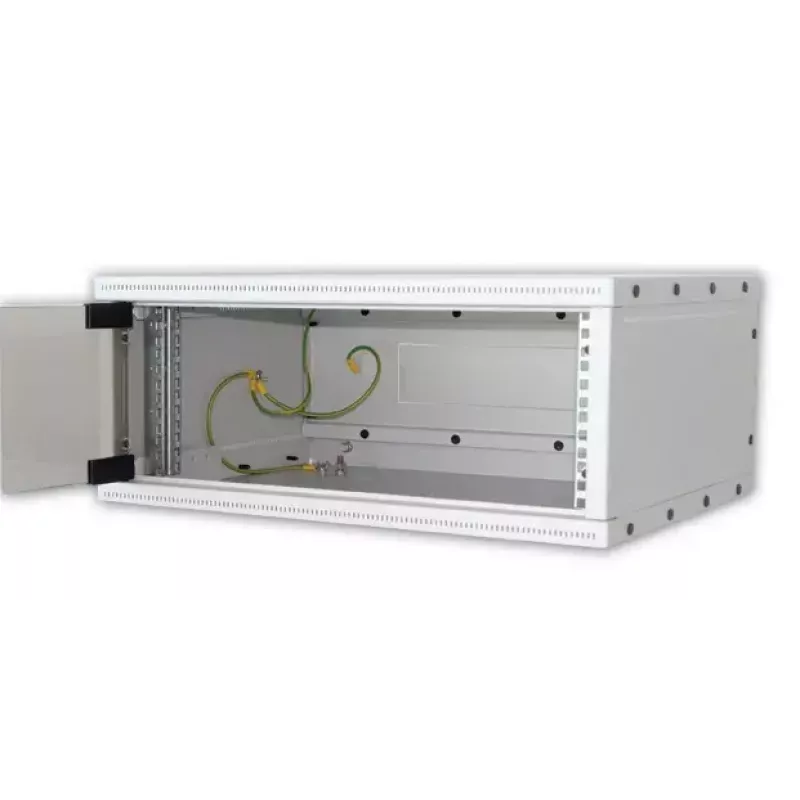

Seinale paigaldatav kapp Triton RXA-09-AS4-CAX-A1

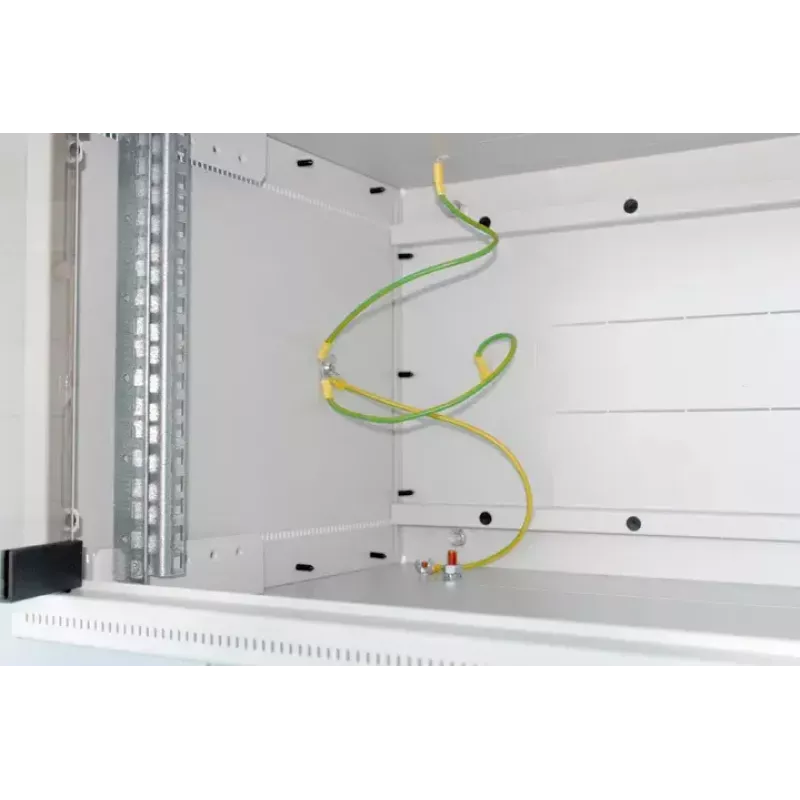

RXA seinale paigaldatav kapp esindab "lamapaki" kontseptsiooni, mis tähendab demonteeritavat kappi, mis tarnitakse lahtivõetuna LAMAPAKI-KONTSEPTSIOON Vähendab transpordi- ja ladustamiskulusid. Koos ainulaadse konstruktsiooniga aitab see kaasa atraktiivsele hinnale, säilitades samal ajal kõik funktsionaalsed omadused. PAIGALDAMINE Tänu ainulaadsele konstruktsioonile võtab RXA kokkupanek vaid mõne minuti ja see ei nõua peaaegu üldse tööriistu (Torx T25). Kõigi üksikute osade ühendamiseks kasutatakse plasttihvte. KIRJELDUS, KASUTUSOTSTARVE Demonteeritav 19" seinale paigaldatav kapp IP30 kaitsega, tarnitakse lahtivõetuna. Kapp riputatakse otse seinale. Kapp sisaldab kahte reguleeritavat vertikaalset siini. Kapi konstruktsioon: Kapp on valmistatud plasttihvtidega ühendatud osadest / klaasuks: karastatud turvaklaas, paksus 4 mm. Ukse maksimaalne lubatud koormus on 10 kg. Pinnaviimistluse minimaalne paksus on 65 mikromeetrit. Kapid on ette nähtud andme- ja telekommunikatsiooniseadmete ning nende jaotussüsteemide paigaldamiseks. Kõik osad on ühendatud maanduskaablitega, mis peavad olema korralikult kinnitatud ja ühendatud pistikutesse kogu kapi kasutamise aja jooksul. Kapi põhjaosas on üks M8 kruvi, mis toimib peamise maanduspunktina. Kaabliavad, mis on kaetud väljamurtavate tühjade paneelidega, asuvad kapi tagakülje üla- ja alaosas, teised aga kapi üla- ja alaosas. KASUTUSTINGIMUSED Kasutuskeskkond: Kontor. Kapp ei ole ette nähtud välitingimustesse paigaldamiseks ega paigaldamiseks keskkonda, mis võib negatiivselt mõjutada kapi ja paigaldatud seadmete funktsionaalsust (nt plahvatusohtlik keskkond või niiske ja märg ümbrus). Kaitsma peab: Mehaaniliste kahjustuste eest. Ebaõige käsitsemise eest. Kapi kasutamine muul otstarbel kui ette nähtud. Ebaõige käsitsemine on eelkõige: Ülekoormamine (maksimaalse soovitatava koormuse ületamine). Seadme paigaldamine, mis võib negatiivselt mõjutada kapi või paigaldatud seadmete toimimist ja funktsioneerimist. Kapi konstruktsiooni või disaini muutmine. KAPI PAIGALDAMINE: Kõik kapi üksikud osad tuleb kokku panna ja ühendada kaasasolevate plasttihvtidega. Üksikasjaliku kokkupanekuprotseduuri leiate kaasasolevast juhendist. Seda tüüpi kapp riputatakse otse seinale, kasutades kruvisid, seinaplugesid ja seibe. Kinnitusavade vahekaugus on kapi skeemil tähistatud tähega "R". Maksimaalse soovitatava koormuse tagamiseks tuleb kapp kinnitada sobiva kandevõimega (tellis, betoon vms) seinale ja jaotada paigaldatud koormus ühtlaselt. Tolmu sissetungimise vältimiseks, kui kaablid läbivad mõnda kaabliava, saab selle tihendada harjaga tühja paneeli abil. KESKKONNAKAITSE: Kõik osad on valmistatud taaskasutatavatest materjalidest ja pärast kasutuselt kõrvaldamist tuleb kapp utiliseerida vastavalt kehtivatele eeskirjadele. Tehnilised andmed: Demonteeritav 19" seinale paigaldatav kapp, üheosaline klaasuks Mõõtmed: Laius 550mm, Sügavus 400mm

• Tootja nr: RXA-09-AS4-CAX-A1
• EAN vöötkood: 8595105020418
• Ukse kõrgus: 412mm
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Demonteeritav: Jah
• Värvus: Hall (RAL7035)
• Kõrgus (väljast): 463mm
• Pakendi kõrgus: 0,463m
• Pakendi maht: 0,1019m³
• Pakendi pikkus: 0,400m
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Saksamaa
  [email protected]
• Päritoluriik: Tšehhi Vabariik
• Pakkumisel: Ei
• Tugevalt alandatud: Ei
• Kaal: 17,330kg
• Pakendi laius: 0,550m
• Sügavus: 400mm
• Bränd: Tritón
• Tollitariifikood: 8538100090
• Soovitatav maksimaalne koormus: 25kg
• Kaitseklass: IP30
• Laius: 550mm
• Ukse laius: 505mm
• Kõrgusühik: 9U

Kasutusjuhend

Pakkige lamapaki komponendid lahti ja järgige kokkupanemisjärjestust, et ühendada paneelid kaasasolevate plasttihvtide abil; tavaliselt on siinide ja kruvide kinnitamiseks vaja vaid minimaalseid tööriistu. Paigaldage reguleeritavad 19" vertikaalsed siinid oma seadmetele vastavale sügavusele ja kinnitage need kruvidega. Paigaldage rack sobivale seinakonstruktsioonile, järgides kohalikke kandevõime ja paigaldusjuhiseid, seejärel suunake kaablid läbi ülemiste, alumiste või tagumiste keskmiste avade, murdes välja vajalikud tühjad paneelid. Paigaldage seadmed ja patch-seadmed 19" siinidele ja kinnitage need vastavalt tootja soovitustele. Kinnitage klaasuks ja seadke see avanema soovitud küljele.

Soovitused

Ohutuks paigaldamiseks veenduge, et sein ja kinnitused suudavad toetada racki ja seadmete kogukaalu (maksimaalne soovitatav seadmekoormus 25 kg). Kasutage sobivat kaablihaldust ja jätke aktiivsete seadmete ümber piisav ventilatsiooniruum. Veenduge, et maandus on ühendatud vastavalt kohalikele elektrieeskirjadele.
