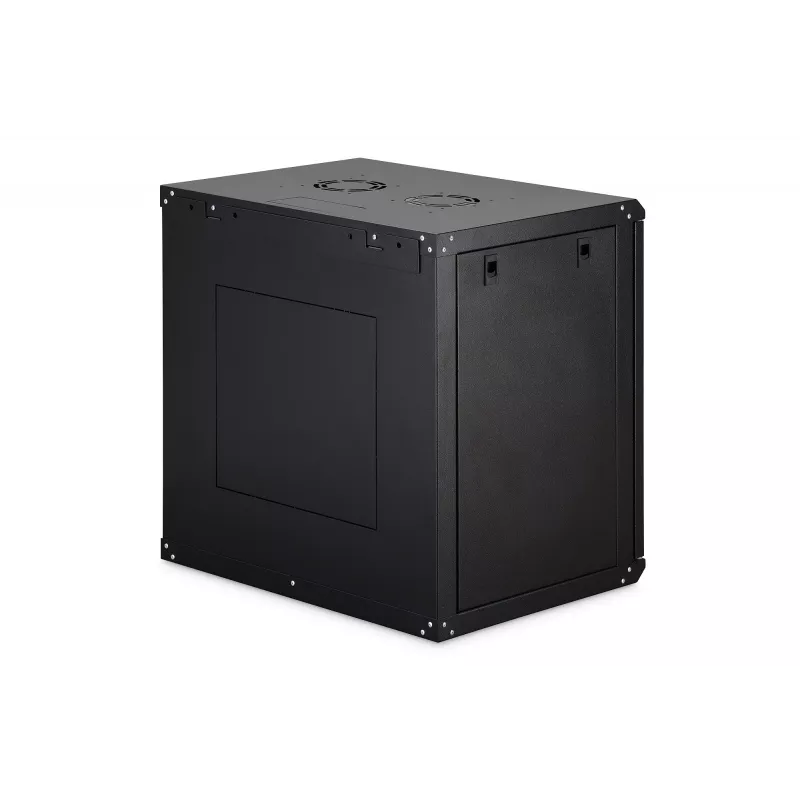

Seinale paigaldatav kapp DIGITUS Dynamic-N 12U, 600x450 mm (LxS), IP20, võtmega lukustatav, lahtivõetuna

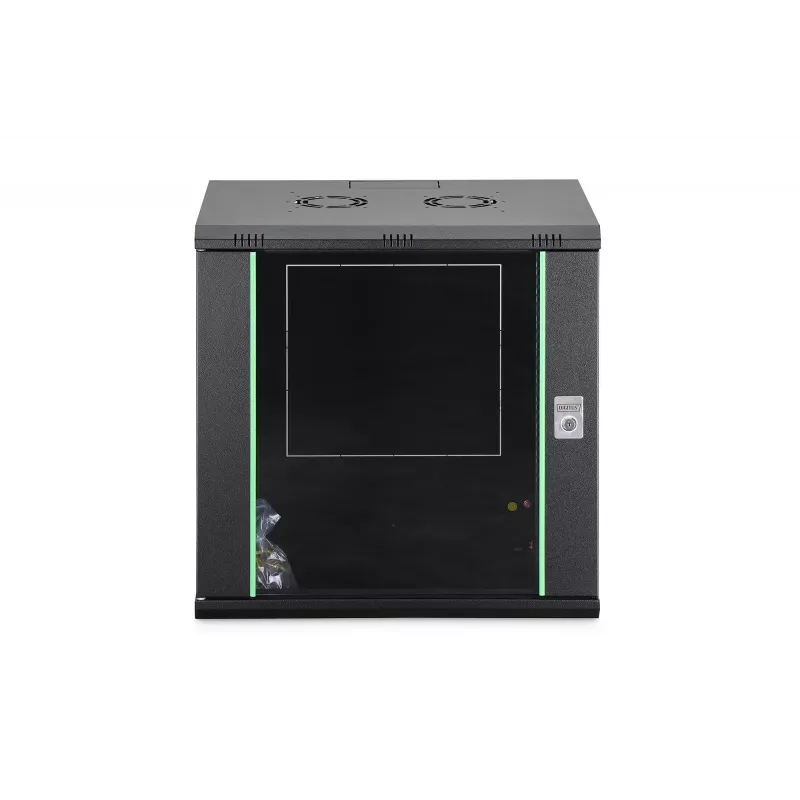

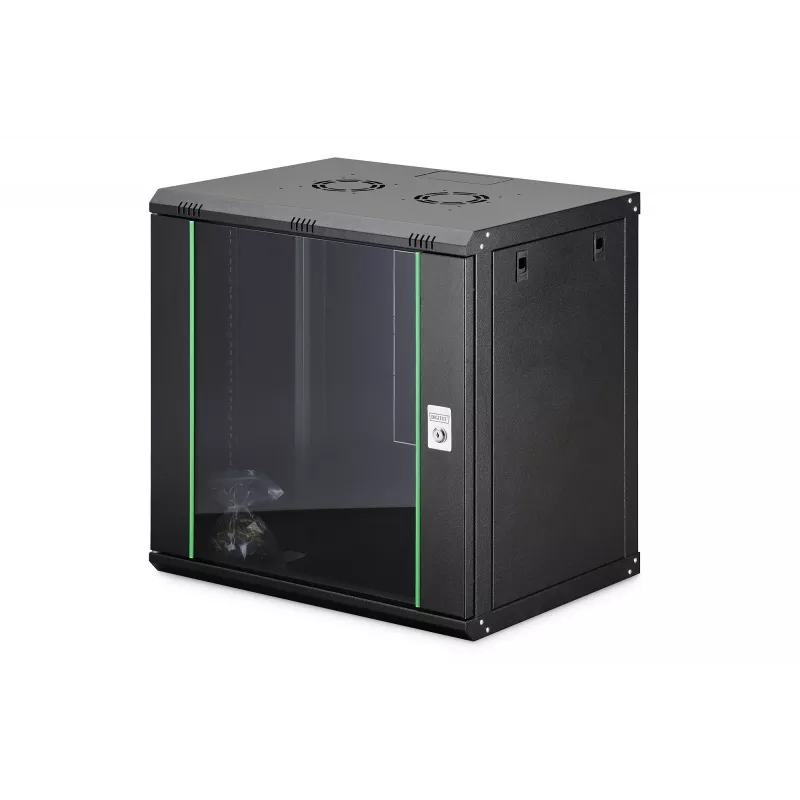

DIGITUS Dynamic-N seinale paigaldatav kapp on 12U, 19" korpus välismõõtmetega 600 x 450 mm (LxS) ja kasuliku kõrgusega 607 mm. Valmistatud töökindlast 1,0–1,2 mm terasplekist pulbervärvitud musta viimistlusega, kapp toetab kuni 60 kg seadmeid ja vastab IP20 kaitsele. See sisaldab reguleeritavaid, galvaniseeritud 483 mm (19") profiilsiinid ees ja taga, ventilatsiooniavasid, eelnevalt stantsitud kaabli läbiviike ja lukustatavat turvaklaasist ust terasraamis. Toode tarnitakse lahtivõetuna, et vähendada transpordimahtu, ja on mõeldud paigaldamiseks seintele kontorites, serveriruumides ja juhtmestikukappides.

Eelised

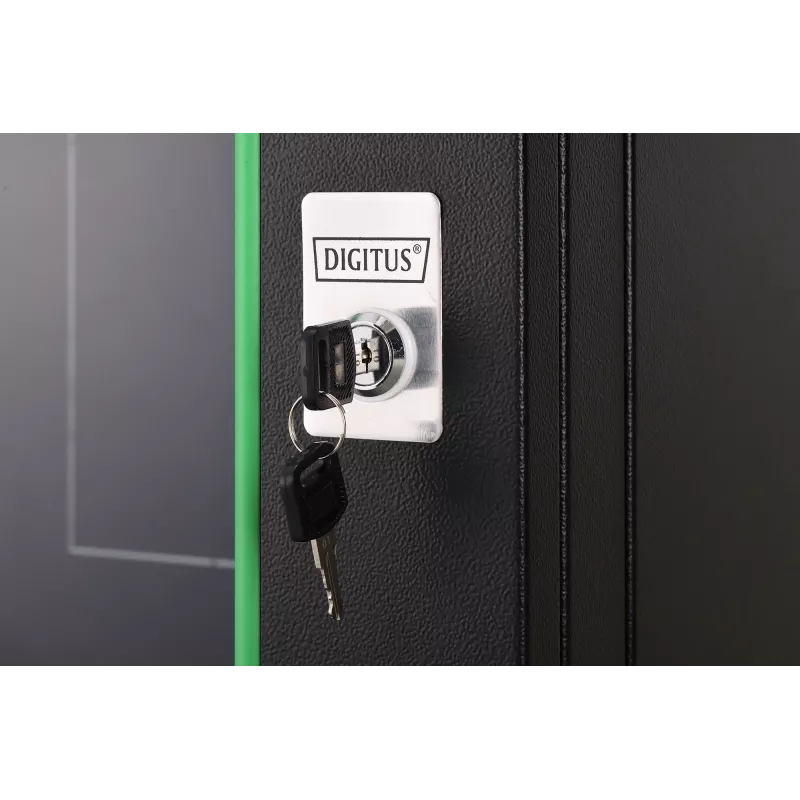

Dynamic-N kapp pakub kompaktset, stabiilset korpust tavalistele 19" võrgu- ja sideseadmetele, säilitades samal ajal väikese jalahälbe. Reguleeritava sügavusega siinid ja märgitud kõrgusühikud lihtsustavad seadmete paigaldamist ja joondamist. Eemaldatavad külgpaneelid ning eesmised ja tagumised uksed võimaldavad hõlpsat juurdepääsu paigalduseks ja hoolduseks, samal ajal kui eelnevalt stantsitud kaabli sissepääsud ja ventilatsiooniavad hõlbustavad korralikku kaabelduse suunamist ja õhuvoolu juhtimist. Eesmise ukse võtmelukk pakub paigaldatud seadmetele põhilist füüsilist turvalisust.

Sobib

• 19" võrgukommutaatorite, patch-paneelide ja väikeste serverite seinale paigaldamiseks
• Serveriruumidesse, telekommunikatsioonikappidesse ja kontorivõrgupunktidesse
• Keskkondadesse, kus on vaja põhitolmukaitset (IP20) ja kaablikorraldust
• Kohtadesse, kus eelistatakse kompaktset, lamedalt pakitud tarnet ja kohapealset kokkupanekut

Kui see ei pruugi sobida

See kapp ei ole ette nähtud välistingimustes kasutamiseks ega kohtadesse, mis nõuavad kõrgemat sissetungikaitse astet kui IP20; see pakub põhikaitset tahkete objektide eest, kuid mitte vee eest. Maksimaalne koormus 60 kg ja 12U kõrgus piiravad selle kasutamist väikese kuni keskmise tihedusega paigaldiste puhul—suuremad püstikud või rasked seadmed tuleks paigutada põrandal seisvatesse kappidesse, millel on kõrgemad koormusnäitajad ja suurem sügavus.

Peamised tehnilised andmed

• Kapi mahutavus: 12U (19")
• Välislaius × sügavus: 600 × 450 mm
• Väliskõrgus: 607 mm
• Maksimaalne seadmete kaalutaluvus: 60 kg
• Materjal: 1,0–1,2 mm terasplekk; esiuks: turvaklaas terasraamiga
• Viimistlus: elektrostaatiline pulbervärv, must
• IP-kaitseaste: IP20

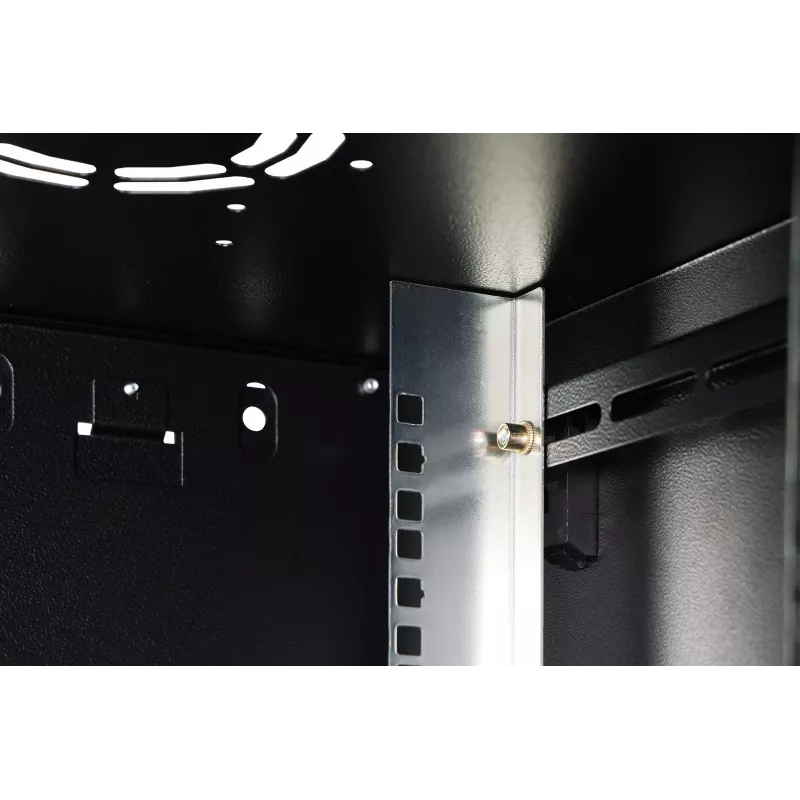

• Eesmised ja tagumised reguleeritavad galvaniseeritud 483 mm (19") profiilsiinid, sügavuselt reguleeritavad ja märgitud U-ühikutega

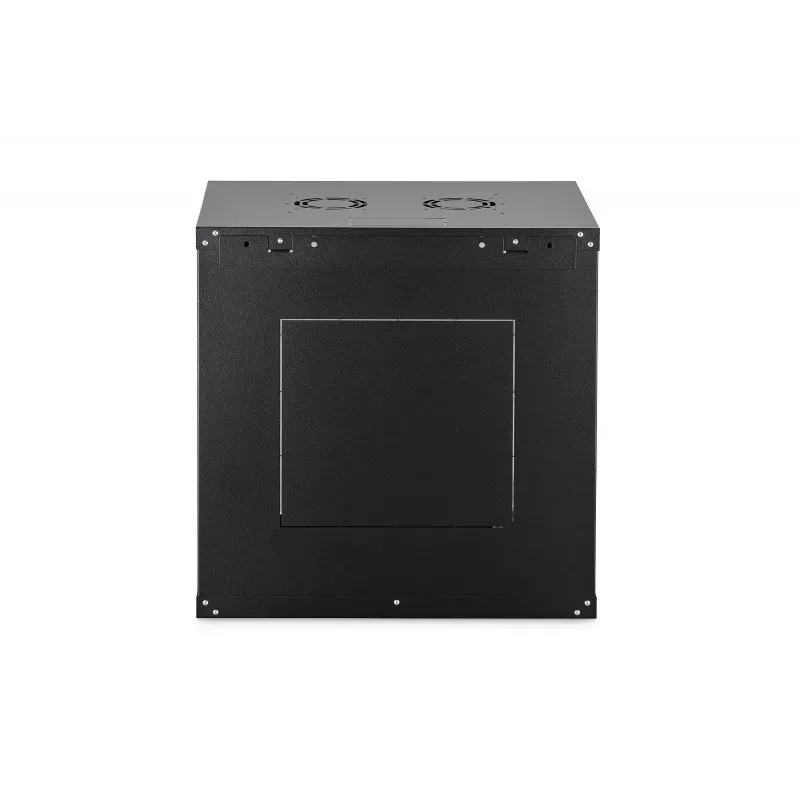

• Kaabli sissepääs: eelnevalt stantsitud avad taga, ülal ja all
• Ventilatsioon: ventilatsiooniavad ja katus ette valmistatud ventilaatorielemendile

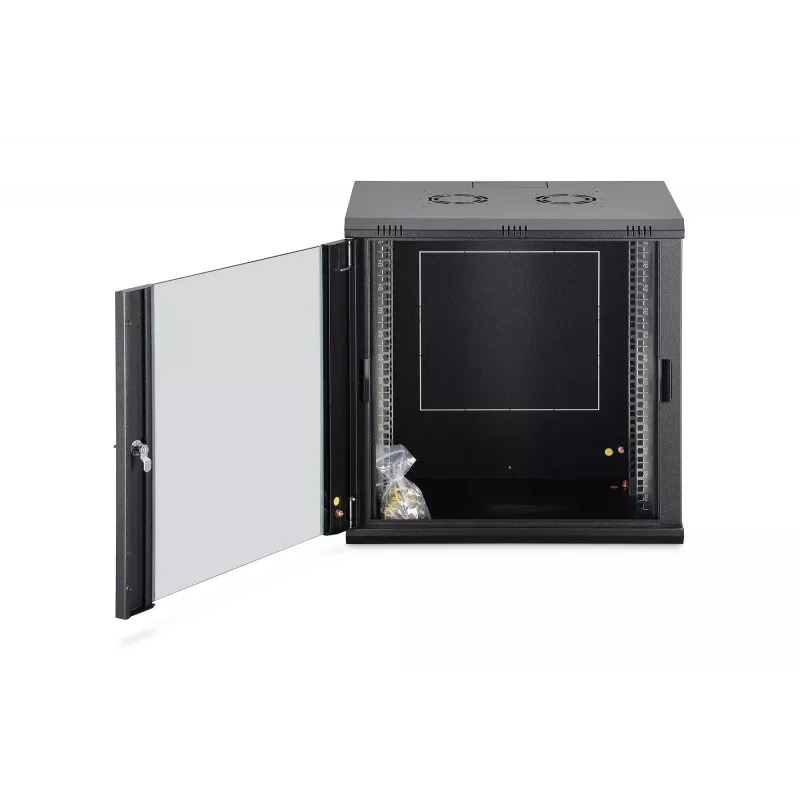

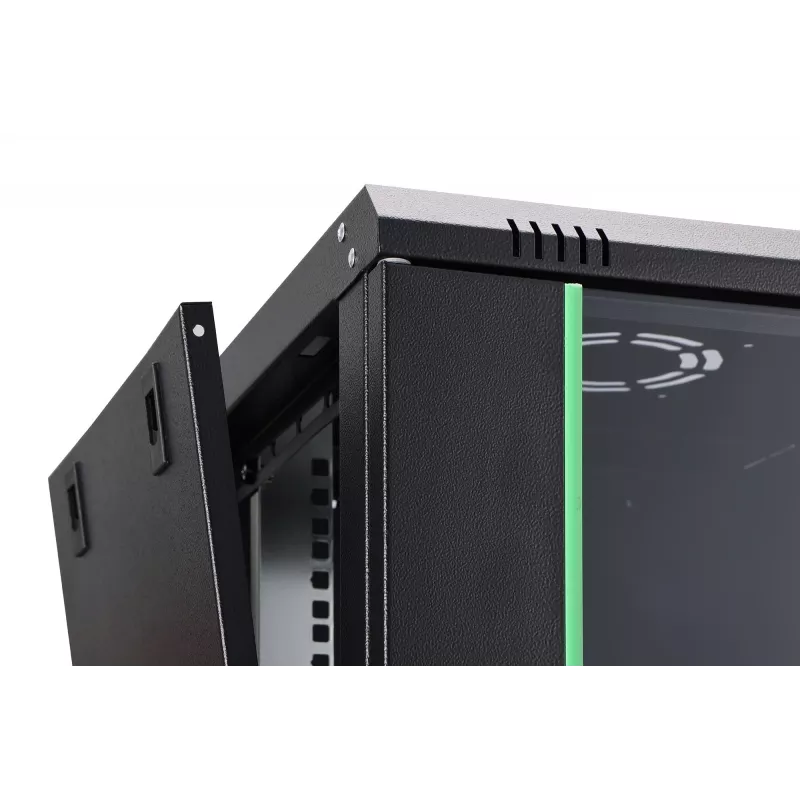

• Ukse avanemisnurk: kuni 230°; eemaldatavad külgpaneelid ja uksed

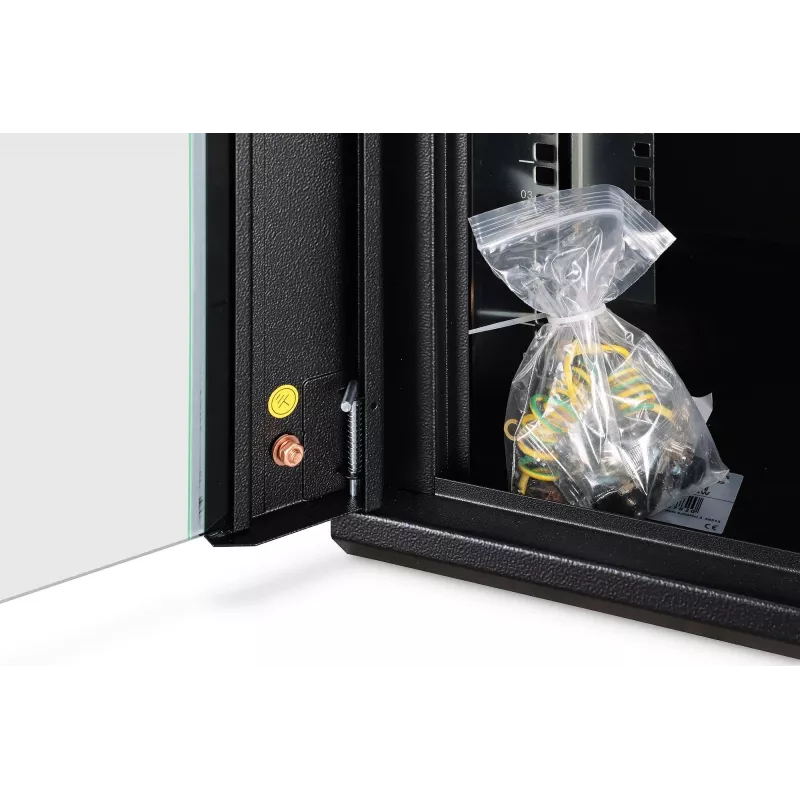

• Maanduspunktid: mitu maanduspunkti tagatud

Kuidas kasutada

Pange kapp kokku, järgides kaasasolevaid juhiseid: kinnitage kinnitusplaat sobiva kandva seina külge sobivate ankrutega, seejärel ühendage kapi korpus plaadiga. Paigaldage ja seadke eesmised ja tagumised 19" profiilsiinid vastavalt oma seadmete sügavusnõuetele, kasutades kõrgusühikute märgistusi U-positsioonide joondamiseks. Suunake kaablid läbi eelnevalt stantsitud avade katuses, taga või allosas ja kinnitage kaablikorraldustarvikutega. Paigaldage seadmed siinidele, kasutades standardseid 19" kinnitusvahendeid, jälgige 60 kg kogukoormuse piiri ja veenduge, et maandusühendused on tehtud. Vajadusel paigaldage ventilaatorimoodul katusealasse ja kontrollige õhuvoolu läbi ventilatsiooniavade.

Mida enne ostmist arvestada

• Mõõtke seadmete sügavuse ja kõrguse nõuded, et veenduda ühilduvuses kapi 12U ja sügavuse reguleeritavate siinidega
• Kontrollige seadmete kogukaalu, et see jääks 60 kg maksimumkoormuse piiresse
• Veenduge, et IP20 kaitse on kavandatud keskkonna jaoks sobilik (ei sobi välistingimustesse ega märgadesse kohtadesse)
• Planeerige kaabli sissepääsupunktid (taga, ülal, all) ja mis tahes täiendavad kaablikorraldus- või ventilaatorimoodulid, mida võite vajada
• Veenduge, et seinale kinnitamise pind ja kinnitusvahendid suudavad toetada koormatud kapi raskust

Soovitused

Stabiilseks paigalduseks kasutage ehitusmaterjalile sobivaid seinaankruid ja jaotage seadmete raskus siinide vahel ühtlaselt. Kaaluge väikese väljatõmbeventilaatori lisamist, kui plaanite paigaldada aktiivseid seadmeid, mis tekitavad soojust, ning kasutage eemaldatavaid paneele lihtsaks hoolduseks ja kaabli ümbersuunamiseks.
