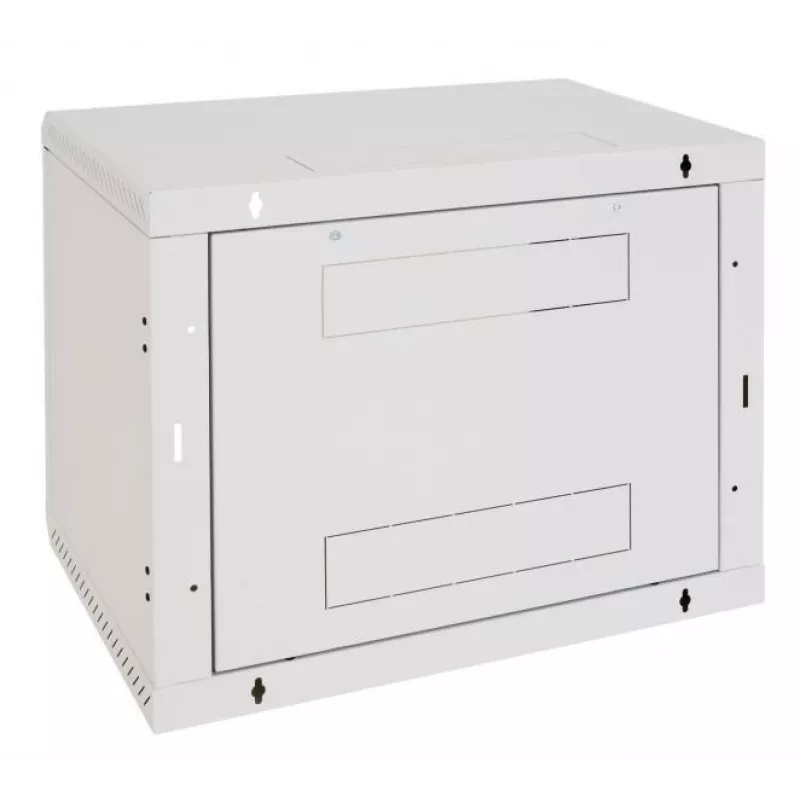

Seinale paigaldatav jaotuskapp Triton RBA-09-AS6-CAX-A1 9U Valge

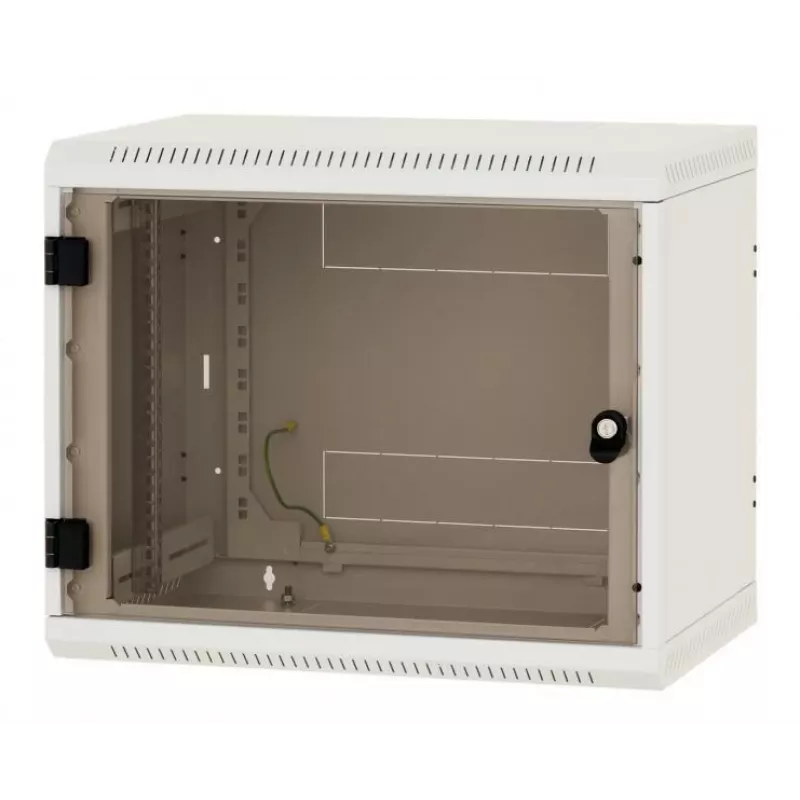

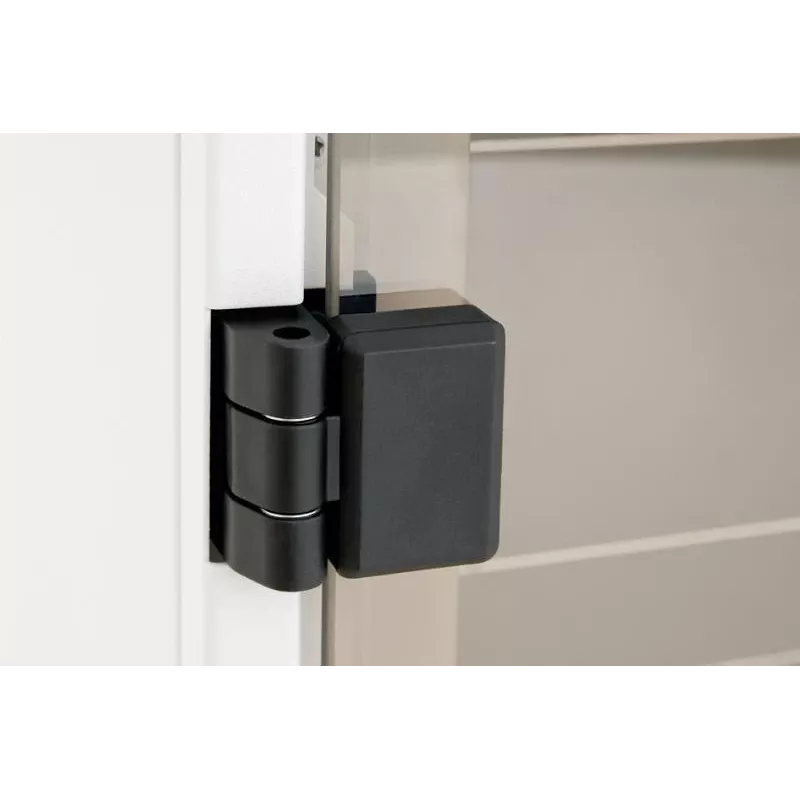

Ühes tükis keevitatud seinale paigaldatav jaotuskapp IP20, kandevõime 60–100 kg. Kõrge konstruktsiooni stabiilsus Jaotuskapil on töökindel keevitatud struktuur. Kvaliteetne töötlus ja uusimad tehnoloogiad tagavad jaotuskappide suurepärase välimuse. Uksed Jaotuskappide uksed on standardvarustuses täisklaasist, kuid soovi korral saab need valmistada ka täismetallist või perforeerituna. Paindlik ukseavamine Hingesüsteem võimaldab ust avada kuni 165°. Uksed on kergesti eemaldatavad. Uksehinge saab muuta kogu jaotuskappi keeramata. Täisklaas Täisklaasuksed on valmistatud 4 mm paksusest löögikindlast karastatud klaasist. Purunemisel laguneb see paljudeks väikesteks kildudeks, nagu autoklaas. Ohutuse huvides soovitame pärast komponentide paigaldamist täisklaasuks sulgeda, et vältida kokkupõrkeid teiste objektidega. Meie täisklaasuksed on testitud sertifitseeritud katselaboris ja vastavad standardi CSN EN 12150-1+A nõuetele: Klaas ehituses – termiliselt karastatud naatrium-kaltsium-silikaat turvaklaas. Testitud klaas vastab purunemisel lagunemise standardile, vastavussertifikaat CQ-24-2023, katseprotokoll IKATES 58A-2024. Ukse lukk Lihtne ja kiire juurdepääs jaotuskapile. Reguleeritavad vertikaalsiibid 19-tollised vertikaalsiibid on vabalt reguleeritavad kapi sügavuses. See hõlbustab komponentide paigaldamist ja kaablite haldamist. Tarnekomplekti kuulub 1 paar vertikaale. Jaotuskapi tagaseinal on perforatsioon, mis asendab teist vertikaalide paari. Teine võimalus on osta lisavarustusena vertikaalsed võrerööpad. Väljamurdeavad Jaotuskapi katusel, põrandal ja tagapaneelil on kaablisisestused väljamurdeavadega. Neid saab tolmu vastu tihendada harjariba abil (sisaldub lisavarustuse pakis). Ventilatsioon Ühes tükis RBA-l on A6 versioonis kuus väljalõikeava RAx-CH-X2x-X1 ventilatsiooniseadmete paigaldamiseks (või RAX-CH-X07-X9 ventilaatorid – EI ole ette nähtud Saksa turule! – kuni kolm jaotuskapi ülaosas ja kolm alaosas). See tähendab, et komponente, mida varem ei saanud seinale paigaldatavates jaotuskappides jahutada ja mis tuli paigaldada põrandale seisvatesse jaotuskappidesse, saab nüüd paigaldada ka RBA jaotuskappidesse. Ühes tükis 19-tolline seinale paigaldatav jaotuskapp IP20 kaitsega Jaotuskapp paigaldatakse otse seinale. Jaotuskapp sisaldab kahte reguleeritavat vertikaalset võrerööbast. Jaotuskapi konstruktsioon: kompaktne keevitatud struktuur, täisklaasuks 4 mm paksuse turvaklaasiga, valikuliselt täismetallist või perforeeritud uksega. Üksikute uste lubatud kandevõime on max 10 kg. Minimaalne pinnakatte paksus on 65 µm. Jaotuskapid on mõeldud andme- ja telekommunikatsiooniseadmete ning nende jaotussüsteemide paigaldamiseks. Kõik eemaldatavad osad on ühendatud maanduskaablitega, mis peavad olema kogu jaotuskapi kasutusea jooksul korralikult kinnitatud ja ühendatud. Kapi põhjas on M8 polt keskse maanduspunktina. Kaablisisestuse väljalõiked asuvad jaotuskapi tagaosa üla- ja alaosas, veel kaks katusel ja põhjas. A6 versioonil on katusel ja põhjas väljalõiked ventilaatorite kasutamiseks.

• Tootja nr.: RBA-09-AS6-CAX-A1
• EAN vöötkood: 8595105021484
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värvus: Hall (RAL7035)
• Lahtivõetav: Ei
• Kõrgus (väljast): 500mm
• Kõrgus pakend: 0.500m
• Pikkus pakend: 0.595m
• Pakendi maht: 0.1785m³
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Päritolumaa: Tšehhi Vabariik
• Pakkumises: Ei
• Tugevasti alandatud: Ei
• Ventilatsiooniavad: Ei
• Kaal: 21.570kg
• Laius pakend: 0.600m
• Bränd: Tritón
• Tollitariifinumber: 8538100090
• Soovitatav maksimaalne koormus: 30kg
• Laius: 600mm
• Ukse laius: 516mm
• Kaitseklass: IP20
• Sügavus: 595mm
• Kõrgusühik: 9U
• Ukse kõrgus: 395mm

Kasutamine

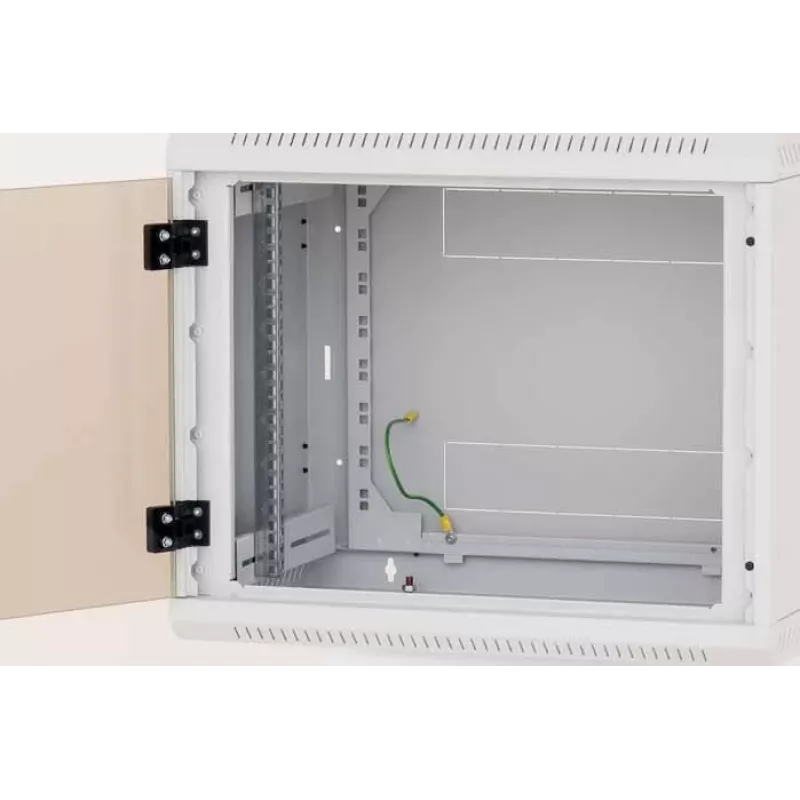

Paigaldage kapp sobivale seinale, kasutades eeldatavale koormusele vastavaid ankruid ja kinnitusvahendeid. Reguleerige 19-tolliste vertikaalsiipide paar vajalikule sügavusele ja kinnitage need enne seadmete paigaldamist. Suunake kaablid läbi ülemiste, alumiste või tagumiste avade ning kasutage kaasasolevat plastikraami ja harjatihendiga pimepaneele avade sulgemiseks. Avage uks paigaldamiseks kuni 180° ja vajadusel eemaldage see parema juurdepääsu saamiseks.

Soovitused

Paigaldage seinale paigaldatav jaotuskapp kandvale seinale ja veenduge, et ankrud sobivad kapi ja paigaldatud seadmete kogukaalule. Kontrollige regulaarselt kinnitusvahendeid ja tihendeid ning hoidke ventilatsiooniavad takistustest vabad.
