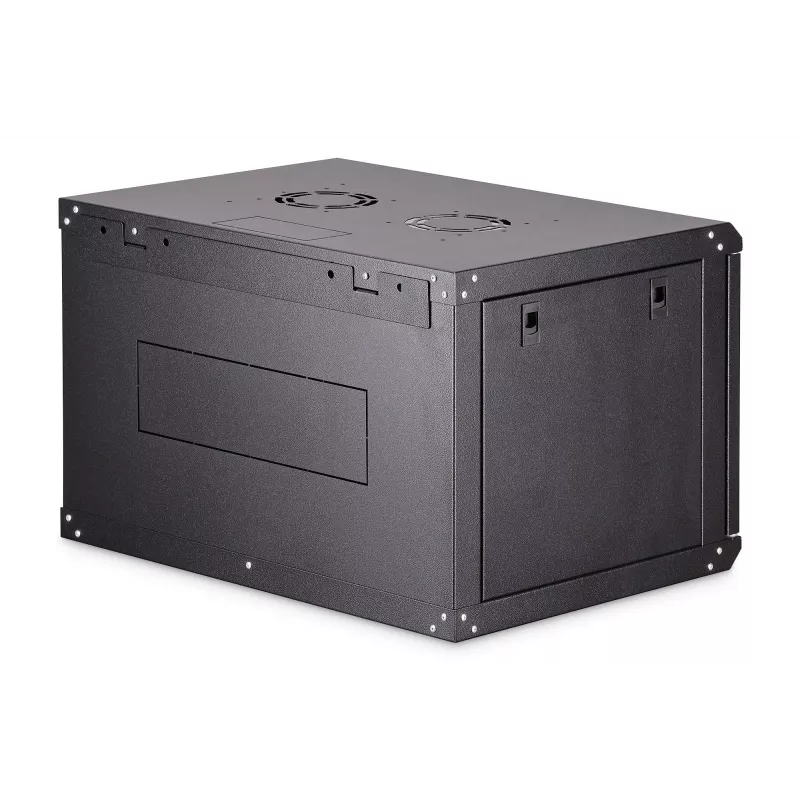

Seinale paigaldatav 19-tolline püstikapp DIGITUS Dynamic-N DN-37101 — 7U, 600x450 mm, IP20, võtmelukk, koostamata

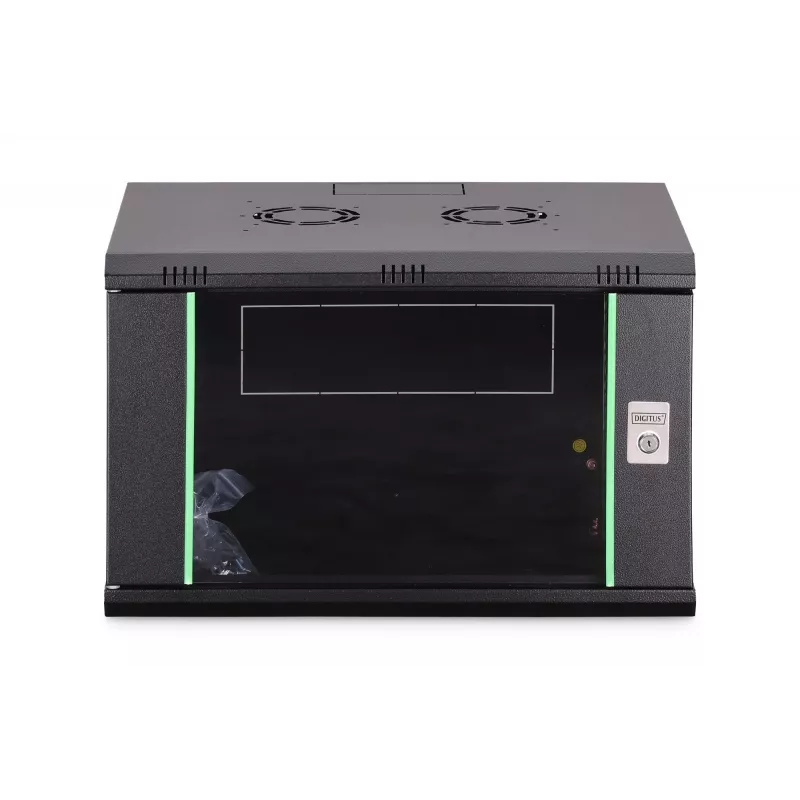

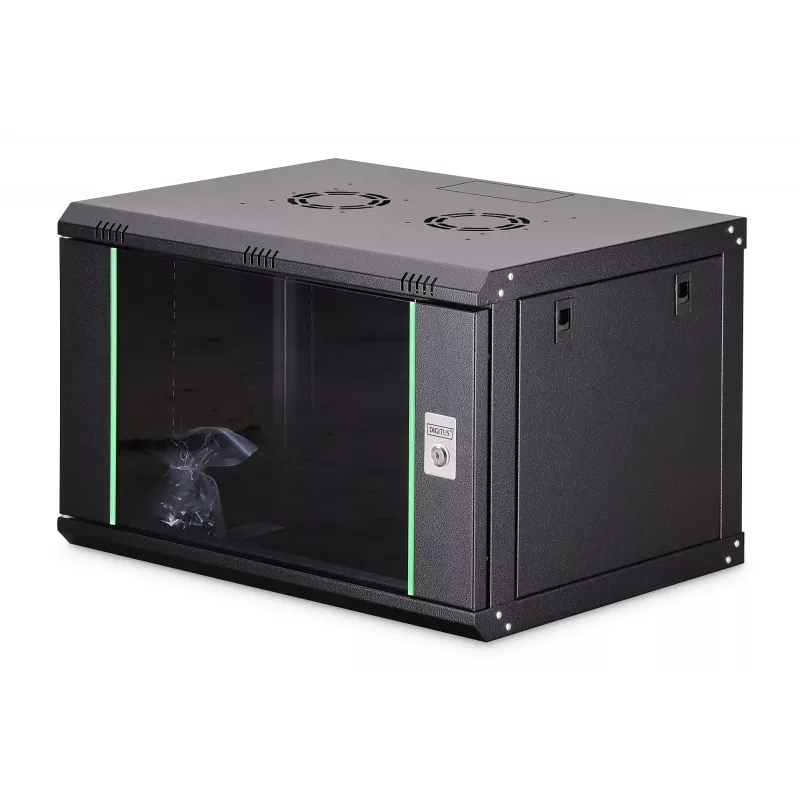

DIGITUS Dynamic-N DN-37101 on seinale paigaldatav 19" püstikapp, mille kasutatav kõrgus on 7U ja välismõõtmed 600 x 450 mm (LxS). Kapp tarnitakse koostamata ja on mõeldud võrgu- ja sideseadmetele kontorites, sidekappides ja väikestes serveriruumides. Sellel on IP20 kaitse, lukustatav karastatud klaasist esiuks terasraamiga, integreeritud reguleeritavad 19" siinid ees ja taga, ventilatsiooniavad ning stantsitud kaablisisestused laes, põhjas ja taga. Kapp talub maksimaalset 60 kg koormust ja on viimistletud musta pulbervärvitud lehtterasena.

Eelised

DIGITUS Dynamic-N seinale paigaldatav kapp ühendab kompaktse jalajälje ja tavalise 19" kinnituse, et mahutada jaotuspaneelid, kommutaatorid ja väikesed serverid, jäädes samas sobivaks piiratud ruumidesse. Selle lukustatav klaasuks ja maanduspunktid tagavad elementaarse turvalisuse ja maanduse, samas kui reguleeritavad tsingitud siinid ja märgistatud U kõrgused lihtsustavad seadmete paigaldamist ja joondamist. Koostamata tarnimine muudab kapi saatmise ja ladustamise lihtsamaks ning stantsitud kaablisisestused ja ventilaatorivalmis lagi vähendavad kohapealset ettevalmistusaega.

Sobib

• Jaotuspaneelide, võrgukommutaatorite ja väikeste püstikseadmete paigaldamiseks kontorites
• Telekommunikatsiooni- ja võrgujaotuspunktidesse väikestes serveriruumides või sidekappides
• Keskkondadesse, mis vajavad kompaktset 7U 19" korpust elementaarse füüsilise kaitsega (IP20)
• Paigaldistesse, kus koostamata üksuse tarnimine lihtsustab logistikat ja kohapealset käsitsemist

Millal see ei pruugi sobida

See kapp ei ole mõeldud välitingimustesse ega tolmustesse tööstuskeskkondadesse, sest selle IP20 kaitseaste tagab kaitse ainult üle 12 mm tahkete esemete eest ega paku veekaitset. 60 kg maksimaalne koormus ja sisemine paigaldussügavuse piirang (varustatud seadmetele u 219–320 mm) tähendab, et see ei sobi rasketele ega sügavatele püstikseadmetele, nagu suured UPS-seadmed või täissügavusega serverid.

Peamised tehnilised andmed

• Püstiku mahutavus: 7U
• Välislaius x sügavus: 600 x 450 mm
• Väline kõrgus: 385 mm
• Kandevõime: kuni 60 kg
• Kaitseaste: IP20
• Materjal ja viimistlus: 1,0–1,2 mm lehtteras, pulbervärvitud, must

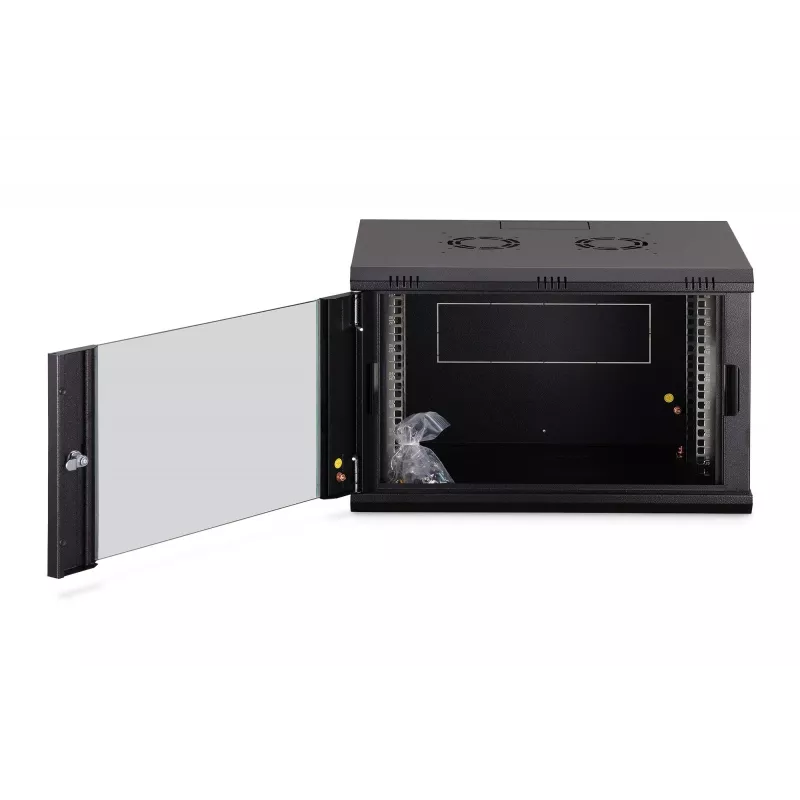

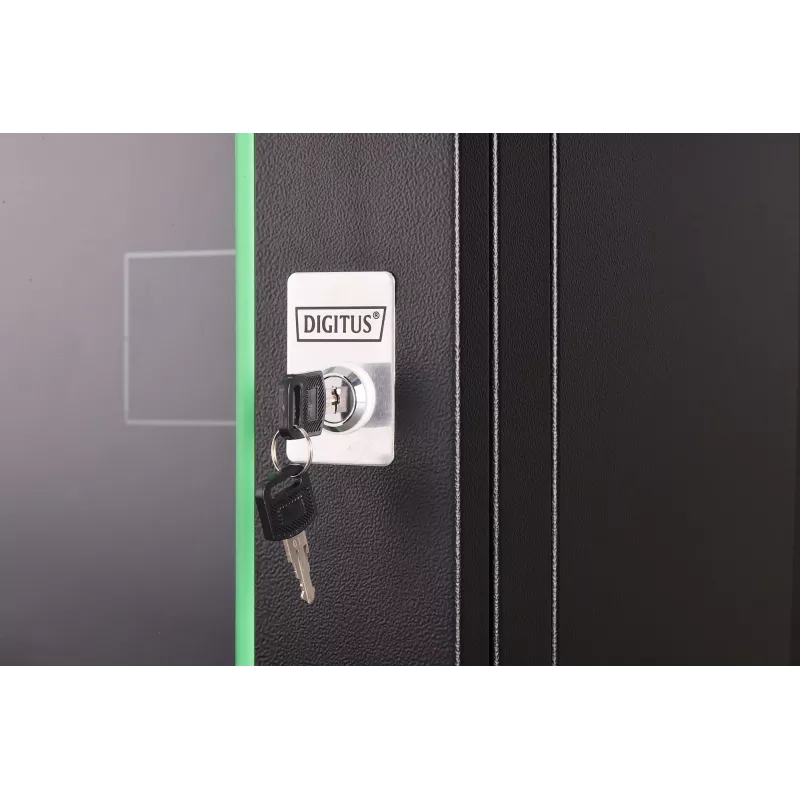

• Esius: lukustatav karastatud klaas terasraamiga, avanemisnurk 230°

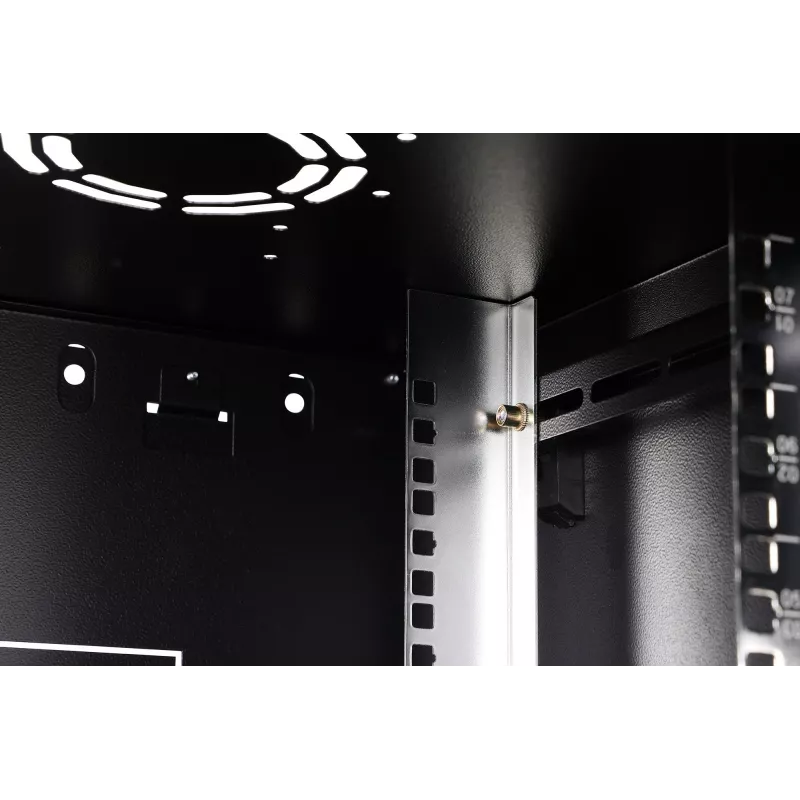

• Kinnitussiinid: tsingitud 19" siinid ees ja taga, sügavuse reguleerimise võimalusega, U-märgistusega

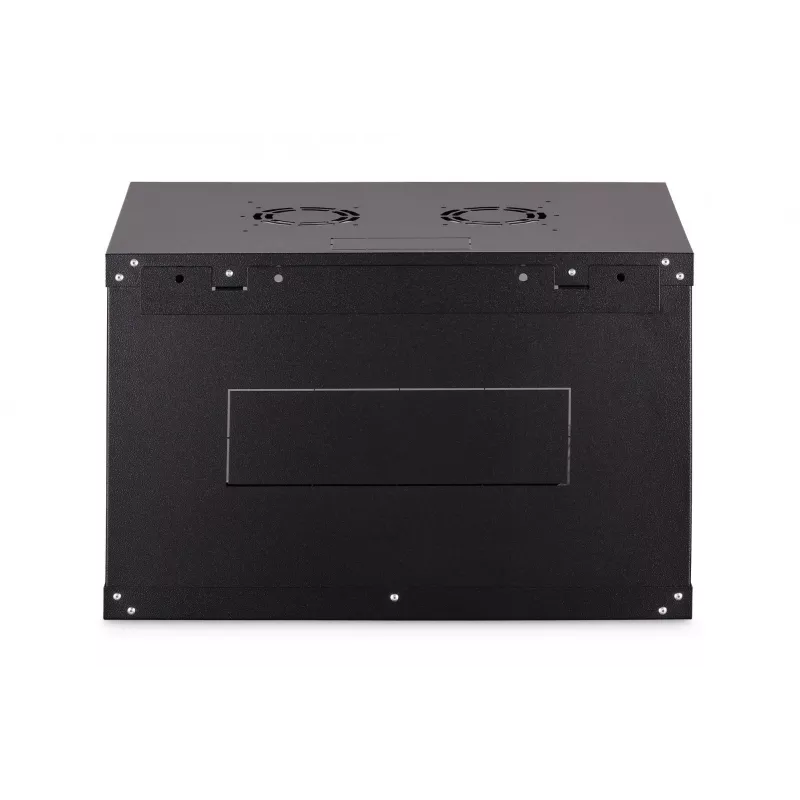

• Kaablisisestused: stantsitud avad laes, põhjas ja taga; lagi on ventilaatori paigaldamiseks ette valmistatud
• Ventilatsioon: passiivsed avad ja võimalused aktiivventilatsiooniks

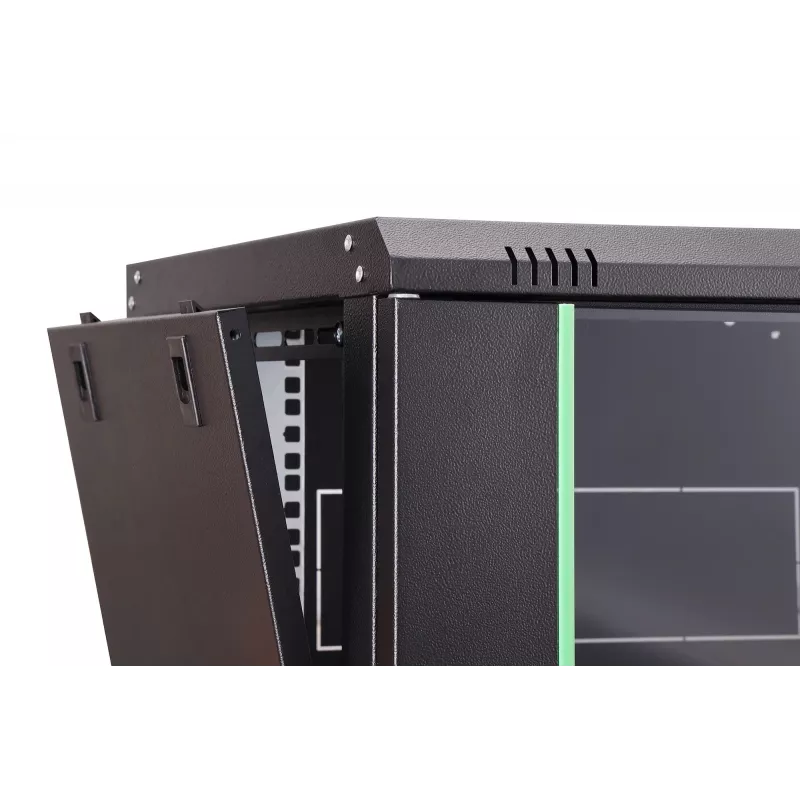

• Eemaldatavad paneelid: esiuks, tagauks ja külgpaneelid on teeninduseks eemaldatavad
• Kaal (pakendatult): 14,8 kg

Kuidas kasutada

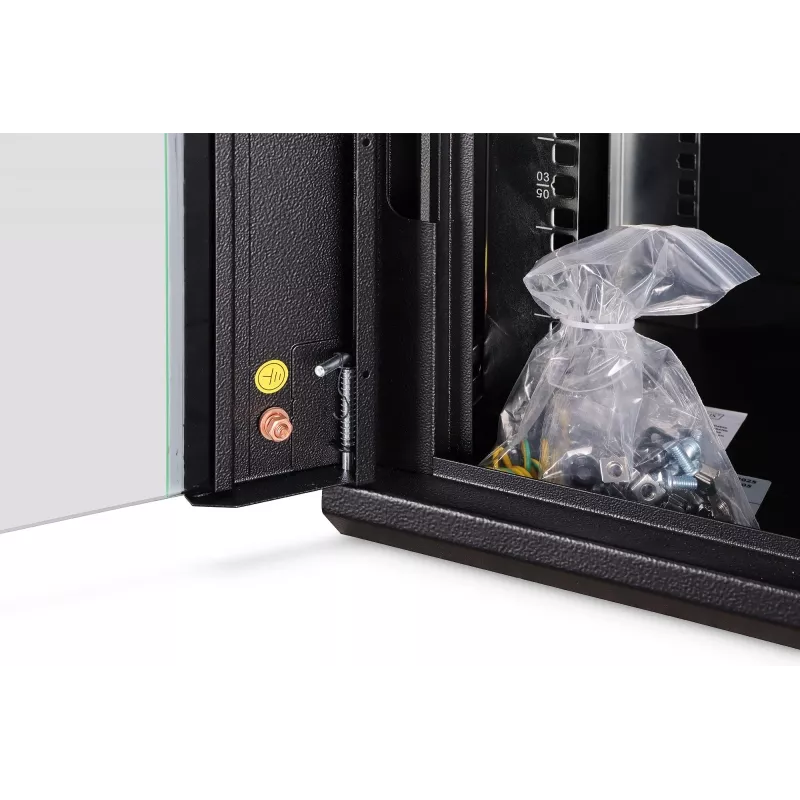

Pakkige lamepakkekapp lahti ja järgige kaasasolevaid koostamisjuhiseid, et paigaldada külgpaneelid, uksed ja sisemised siinid. Kinnitage kaasasolev kinnitusplaat sobivale kandvale seinale, kasutades seina materjalile sobivaid ankruid, seejärel riputage ja kinnitage kapi korpus plaadile. Reguleerige tsingitud 19" siinid vajalikule sügavusele ja joondage need vastavalt U-märgistusele enne jaotuspaneelide, kommutaatorite või muude püstikseadmete paigaldamist. Kasutage stantsitud kaablisisestusi sissetulevate ja väljuvate kaablite juhtimiseks ning paigaldage vajadusel tihendid või harjapaneelid. Paigaldage maandusühendused ettenähtud maanduspunktidesse ja lukustage esiuks võtmega, kui juurdepääsu kontroll on vajalik.

Mida enne ostmist kaaluda

• Kontrollige seadmete sügavust ja kaalu, et tagada ühilduvus 219–320 mm paigaldussügavuse ja 60 kg koormuspiiranguga
• Veenduge, et IP20 kaitseaste on piisav kavandatud keskkonna (siseruumid, kuivad kohad) jaoks
• Kontrollige seina konstruktsiooni ja valige sobivad kinnitusankrud, mis kannavad kapi ja paigaldatud seadmete raskust
• Planeerige kaablite haldus ja ventilatsioonivajadused; kaaluge ventilaatormooduli valikuid, kui on vajadus aktiivjahutuse järele

Soovitused

Asetage raskemad seadmed 7U kapi sees nii madalale kui võimalik, kasutage sügavalt reguleeritavaid siine seadmete tsentreerimiseks ja kinnitage kõik maandusühendused. Kui paigaldate ühiskasutatavatesse kontoritesse, kasutage lukku juurdepääsu piiramiseks ja paigaldage korralikuks kaabli sisenemiseks harjatihendid. Termilise jõudluse parandamiseks valmistage ette ventilaatormoodul laes ja tagage takistusteta õhuvool läbi ventilatsiooniavade.
