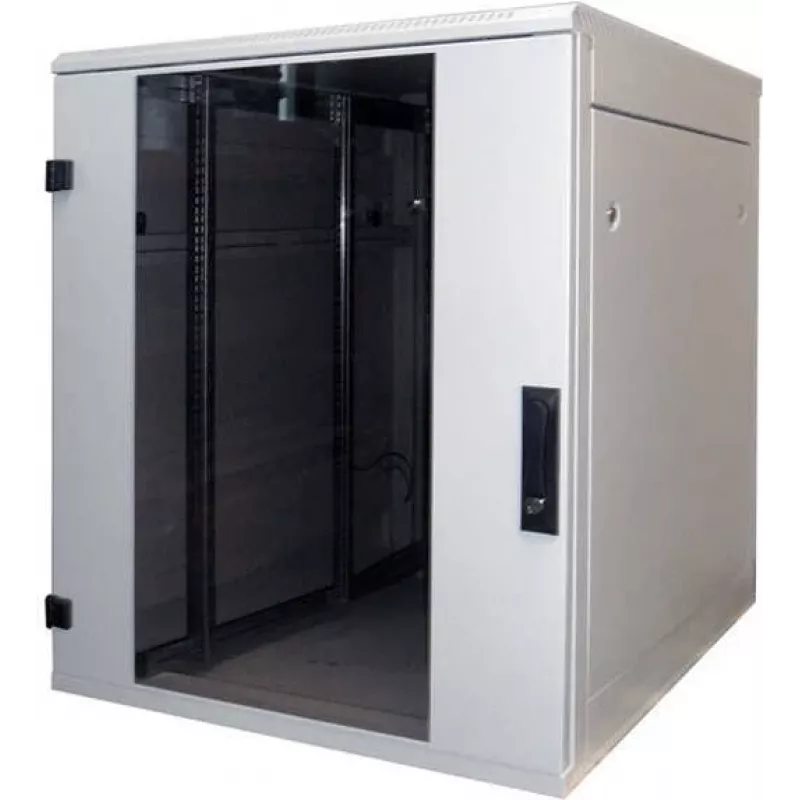

Eraldiseisev rack Triton Delta S 18U

Keevitatud põrandale asetatav jaotuskapp eemaldatavate külje- ja tagapaneelidega, IP20, kandevõime 800 kg Uue põlvkonna N1 RMA eraldiseisvate jaotuskarpide seeria kasutab raami konstruktsioonis uuenduslikke elemente, mis võimaldavad kõigi suuruste puhul suuremat kandevõimet 800 kg, säilitades samal ajal konstruktsiooni tugevuse. Konstruktsiooni kõrge stabiilsus RMA-l on töökindel keevitatud konstruktsioon. Kõrge töökvaliteet ja uusimad tehnoloogiad tagavad kapi suurepärase välimuse. Topeltuksed on varustatud pistikhangedega. Paindlik ukseava Hingesüsteem võimaldab ust avada peaaegu 180° nurga all. Uksi saab hõlpsasti eemaldada ja uksehinge vahetada. Triton hoovaga käepidemed Toodame ise oma pöörlevaid hoovaga käepidemeid eraldiseisvate jaoturite jaoks. Asendades plastikmooduli (ei kuulu tarvikukomplekti), saab kasutada ka poolsilindrilist lukusüdamikku (valikuline tarvik). Patent: PUV 2013-27443 Reguleeritavad vertikaalsed lukustussiinid Vertikaalsed 19" restsiinid on korpuse sügavuses lõpmatult reguleeritavad. See hõlbustab komponentide paigaldamist ja kaablihaldust. Eemaldatavad külje- ja tagapaneelid RMA-l on keevitatud raam ja eemaldatavad külgpaneelid. Nagu tagapaneel, on need standardvarustuses raami külge kinnitatud sama võtmega avatavate lukkudega. Spetsiaalsed uksed ventilatsiooniseadmetele Seda tüüpi jaoturile saab tellida spetsiaalse täismetallukse RAx-CH-X0x-X3 ventilatsiooniseadmete paigaldamiseks. Lisateavet leiate jaotisest Aktiivne ventilatsioon. Väljamurtavad paneelid Jaoturi tagaosas asuvad kaablisisendid on varustatud väljamurtavate pimeplaatidega. Neid saab tolmukindlalt tihendada harjariba abil. Plastikraam kaitseb kaableid kahjustuste eest (mõlemad kuuluvad tarvikukomplekti). Ava ventilatsiooniseadmele Suur ava väljamurtava paneeliga võimaldab Triton ventilaatorpaneeli paigaldada ja eemaldada väljastpoolt ilma kruvideta. Rattad, reguleeritavad jalad, sokkel Jaoturit saab paigaldada reguleeritavatele jalgadele (osa tarvikukomplektist), kasutades vajadusel sokli, rataste või tugiraamiga tugevdusrataste valikulist varustust. Tagapaneel Eemaldatavatel külje- ja tagapaneelidel on standardvarustuses samad sama võtmega avatavad lukud nagu esiuksel. Ventilatsiooniavad raamis RMA jaoturitel on raamis ventilatsiooniavad paigaldatud komponentide jahutusõhu juurdevooluks. Jahutust saab toetada ventilatsiooniseadme paigaldamisega. Maandus Kõik eemaldatavad osad on omavahel ühendatud ja maandatud vastavalt asjakohastele standardnõuetele. Painderaam (kehtib 800 mm laiuste jaoturite puhul) Süsteem võimaldab paigaldada reguleeritavaid vertikaalseid kinnitusreste 19", 21" ja 23" vahekaugusega, sõltuvalt kasutatavast tehnoloogiast. Keskmine vertikaalsete kinnitusrestide paar Jaotuskilpidele sügavusega üle 800 mm tarnime standardvarustuses kolmanda paari vertikaalseid kinnitusreste, mis tänu oma avatud profiilile ei sega sügavamate komponentide paigaldamist. Lühemaid komponente saab keskmiste vertikaalide külge kinnitada erinevat tüüpi tugede abil (valikulised tarvikud). Pöörderaam 800 mm laiused RMA ja RZA jaoturid saab varustada pöörderaamiga kandevõimega 150 kg. Maksimaalne paigaldussügavus 19" tarvikutele on 330 mm. 19" põrandajaotur kaitseastmega IP20 Jaotur sisaldab 4 (sügavusel üle 800 mm 6) reguleeritavat vertikaalset riivistussiini komponentide paigaldamiseks. Jaoturi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seintega, ühe- või kahelehelised uksed täismetallist, perforeeritud (80 % ja 86 % õhu läbilaskvus) või klaasukse versioonid 4 mm paksuse karastatud klaasiga. Neid saab paigaldada jaoturi esi- või tagaküljele. Üksikute uste maksimaalne lubatud kandevõime on 20 kg. Minimaalne pealekandmispaksus on 65 µm. Need kapid on ette nähtud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Jaoturiraam ja kõik eemaldatavad osad (külje- ja tagapaneelid, uksed, ...) on ühendatud maanduskaablitega, mis peavad olema korralikult kinnitatud ja ühendatud kogu korpuse kasutusaja jooksul. Jaotuskilbi põhjas on M8 kruvi peamise maanduspunktina. Üleval ja all asuvad kaablisisendid väljamurtavate katetega. Jaoturi soovitatav maksimaalne staatiline koormus reguleeritavate jalgade või sokli kasutamisel on 800 kg. Materjal: 4 mm karastatud turvaklaas, sügavtõmmatud terasplekk, plastosad, kinnitusmaterjal.

• Soovitatav maksimaalne koormus: 800kg
• Tollitariifikood: 8538100090
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värv: Hall (RAL7035)
• Demontaaživ: Ei
• Kõrgus (välis): 900mm
• Pakendi kõrgus: 0.900m
• Pakendi maht: 0.5400m³
• Esiklaasuks: Vasakpoolse hingega
• Esiklaasukse lukustus: Ühepunktilukustus, turvalukk
• Parem külgpaneel: Täismetallist, kahe turvalukuga
• Vasak külgpaneel: Täismetallist, kahe turvalukuga
• Tagapaneel/-uks: Täismetallist tagapaneel, kahe turvalukuga
• Tagumise ukse lukustus: Turvalukk tagapaneelile
• Ukse laius: 497mm
• Tootja nr: RMA-18-A61-CAX-N1
• EAN vöötkood: 8595105192078
• Pakendi pikkus: 1.000m
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Toote märkus: Kapi kõrgus on määratud ilma tarvikukomplektis tarnitavate reguleeritavate jalgadeta. Kui need jalad on paigaldatud, suureneb kapi paigaldusmõõt 24 kuni 35 mm võrra.
• Vertikaalsete siinide maksimaalne vahekaugus: 917mm
• Päritoluriik: Tšehhi Vabariik
• Im Angebot: Ei
• Stark reduziert: Ei
• Kaal: 62.850kg
• Pakendi laius: 0.600m
• Bränd: Tritón
• Laius: 600mm
• Kõrgusühik: 18U
• Kaitseaste: IP20
• Ukse kõrgus: 814mm
• Sügavus: 1000mm

Kasutamine

Asetage eraldiseisev rack tasasele pinnale ja reguleerige reguleeritavaid jalgu, kuni kapp on stabiilne. Paigaldage seadmed 19" siinidele, reguleerides vertikaalseid siine edasi-tagasi, et mahutada sügavust; 800 mm laiuste kappide puhul saab raami vajadusel reguleerida ka laiuses. Suunake kaablid läbi ülemiste, alumiste või tagumiste sisenemispunktide, eemaldades vastavad väljamurtavad pimepaneelid ja kasutades harjariba tolmu sissetungimise piiramiseks. Paigaldage ventilaatoriseadmed spetsiaalsetesse ülemistesse või alumistesse avadesse, kui on vaja aktiivset ventilatsiooni, ja ühendage kapi maandus hoone maandusega.

Soovitused

Optimaalse jõudluse saavutamiseks jaotage seadmete kaal ühtlaselt, hoidke raskemad seadmed racki alumises osas ja jätke ruumi õhuvoolu jaoks. Kasutage lukustatavaid paneele juurdepääsu piiramiseks ja hoidke maandusühendus korras. Tiheda paigutuse või soojust genereerivate paigaldiste korral kaaluge ventilaatorite või muude aktiivsete jahutusvõimaluste paigaldamist ettenähtud ventilaatoriavadesse.
