Seinale kinnitatav riiul EFB Elektronik 691612VGR.60

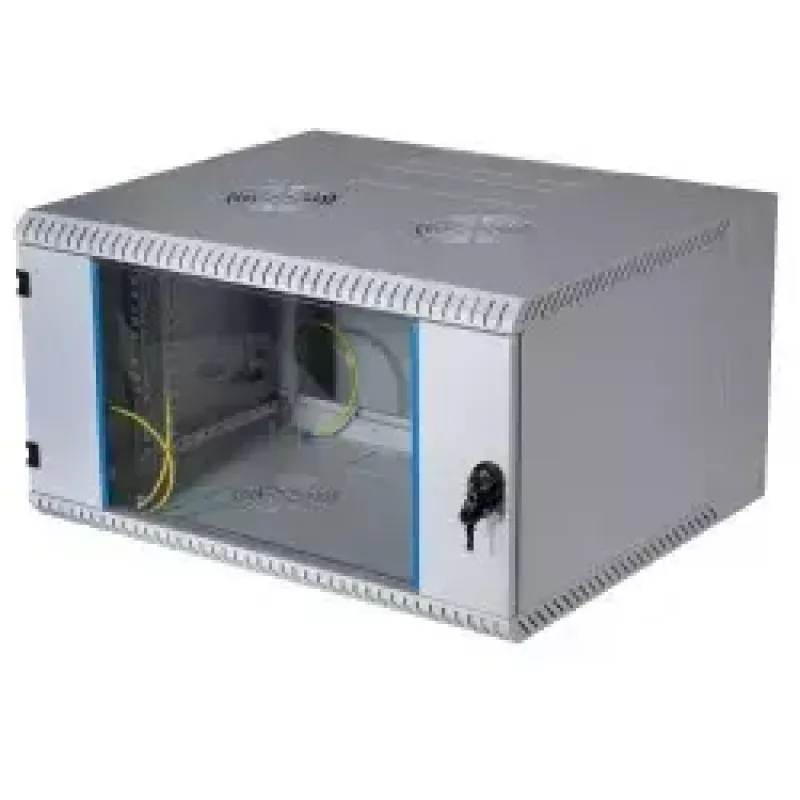

EFB Elektronik 691612VGR.60 on 12U seinale paigaldatav riiul, mis on loodud siseruumides seadmete paigaldamise optimeerimiseks seal, kus põrandapinda on vähe. Terasplekist keevisraamiga ja eelmonteeritult tarnitav riiul pakub kompaktset 19" paigaldussüsteemi helehalli (RAL7035) viimistlusega. Kapp sisaldab sügavuselt reguleeritavaid 19" profiilsiine ees, tagapool juurdepääsuks pöördraami, lukustatavat esiust sertifitseeritud turvaklaasiga akna ja metallhingedega ning IP20 kaitseklassi siseruumides kasutamiseks. Seade toetab maksimaalselt 40 kg koormust ja sellega on kaasas tarvikud kaablite sisestamiseks ja maandamiseks.

Eelised

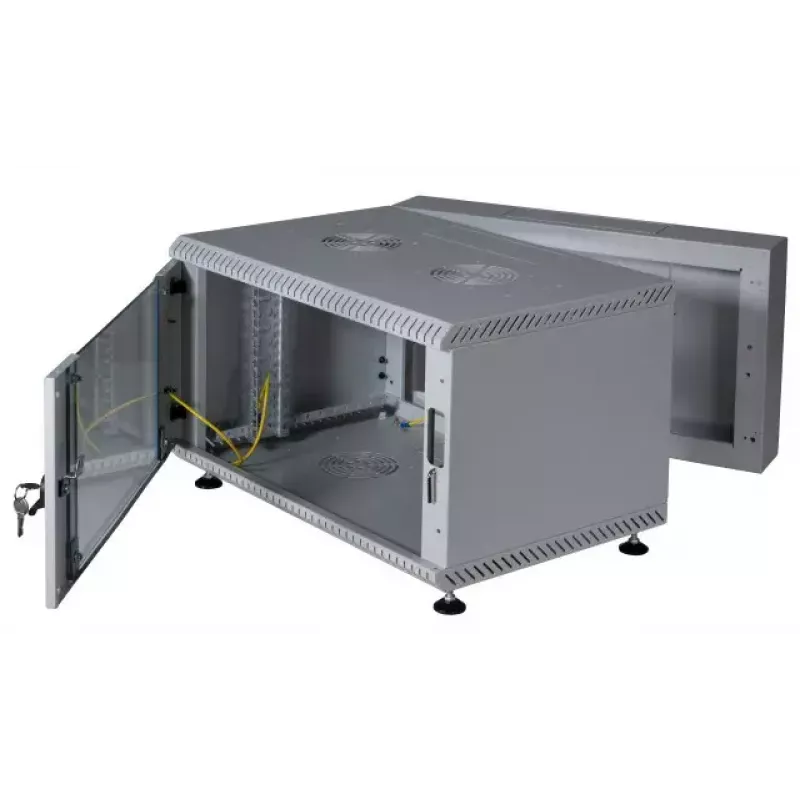

Riiul ühendab tugeva keevitatud terasest korpuse disainiga, mis hõlbustab paigaldamist ja hooldust: tagumine pöördraam võimaldab hõlpsat juurdepääsu paigaldatud seadmetele, samas kui sügavuselt reguleeritavad tsingitud 19" siinid mahutavad erineva sügavusega seadmeid. Lukustatav esiuks metallhingede ja turvaklaasist aknaga pakub füüsilist turvalisust ja nähtavust ning sisemine maandus tagab maanduse kõikides kapi sektsioonides. Eelstantsitud kaabli sisseviigupunktid ja ettevalmistus Plug & Play ventilaatoriseadmete jaoks lihtsustavad ventilatsiooni ja kaablite vedamist ilma täiendavate kapimuudatusteta.

Sobib

• Seinale paigaldatavatele võrgu- ja serveriseadmetele kontorites ja tehnilistes ruumides
• Struktureeritud kaabelduse ja patch-paneeli paigaldustele väikestes ja keskmistes IT-kappides
• Telekommunikatsiooniseadmetele ja aktiivsetele võrgukomponentidele, mis vajavad 12U riiulipinda
• Keskkondadesse, mis vajavad kontrollitud juurdepääsuks lukustatavat, läbipaistva aknaga esiust

Peamised spetsifikatsioonid

• Riiuli mahutavus: 12U
• Paigaldusstandard: 19"
• Välismõõtmed (L×S×K): 600 × 600 × 600 mm
• Maksimaalne kandevõime: 40 kg
• Materjal ja viimistlus: terasplekist korpus, keevisraam, värviviimistlus RAL7035 (helehall)
• Kaitseklass: IP20 (sisetingimustes kasutamiseks)
• Esiuks: lukustatav metallhingede ja sertifitseeritud turvaklaasist aknaga
• Sisemised omadused: tsingitud, sügavuselt reguleeritavad 19" profiilsiinid (ees), tagumine pöördraam

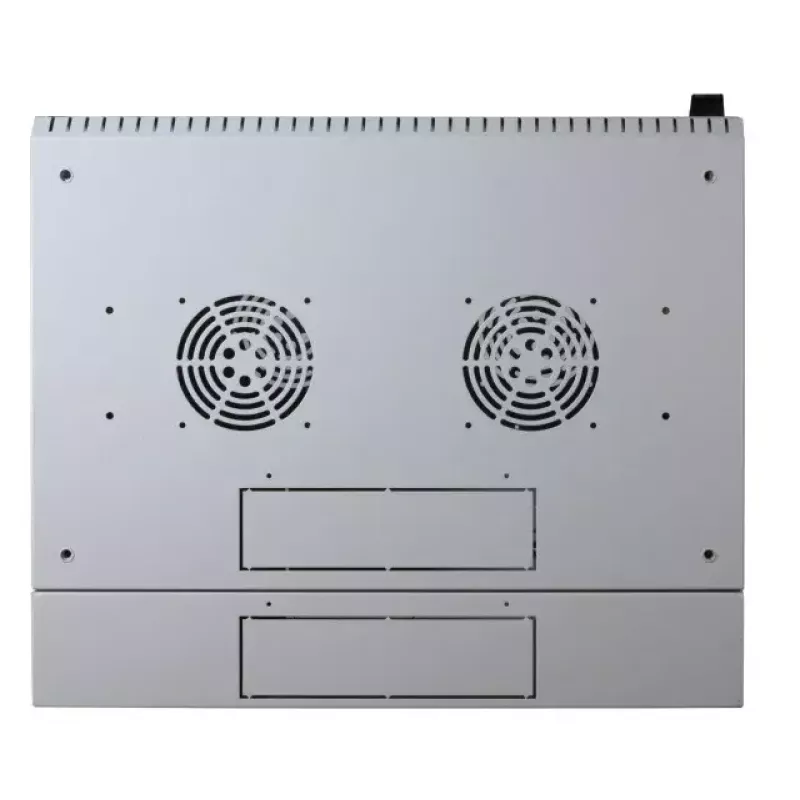

• Ventilatsiooni ettevalmistus: eelnevalt ette valmistatud Plug & Play 2-ventilaatoriga seadme ja üksikute ventilaatorite jaoks katuses ja põhjas
• Kaablihaldus: eelstantsitud avad kaabli sisseviiguks katusest või põhjast; sisaldab harjaterminali
• Maandus: kõikide kapisektsioonide sisemine maandus

Kasutamine

Kinnitage kapp sobivale kandvale seinale, järgides kohalikke ehitusnorme ja kasutades sobivaid kinnitusvahendeid (ei ole kaasas). Paigaldage seadmed kaasasolevatele sügavuselt reguleeritavatele 19" siinidele, kasutades tarnitud kinnitusmutreid. Kasutage tagumist pöördraami seadmeühendustele juurdepääsuks paigaldamise ja hoolduse ajal. Juhtige kaablid läbi eelstantsitud avade või harjaterminali, et säilitada korras sisenemispunktid, ja vajadusel paigaldage ettevalmistatud ventilaatoriseadmed õhuringluse parandamiseks. Turvake esiuks kaasasolevate võtmetega, et piirata füüsilist juurdepääsu.

Soovitused

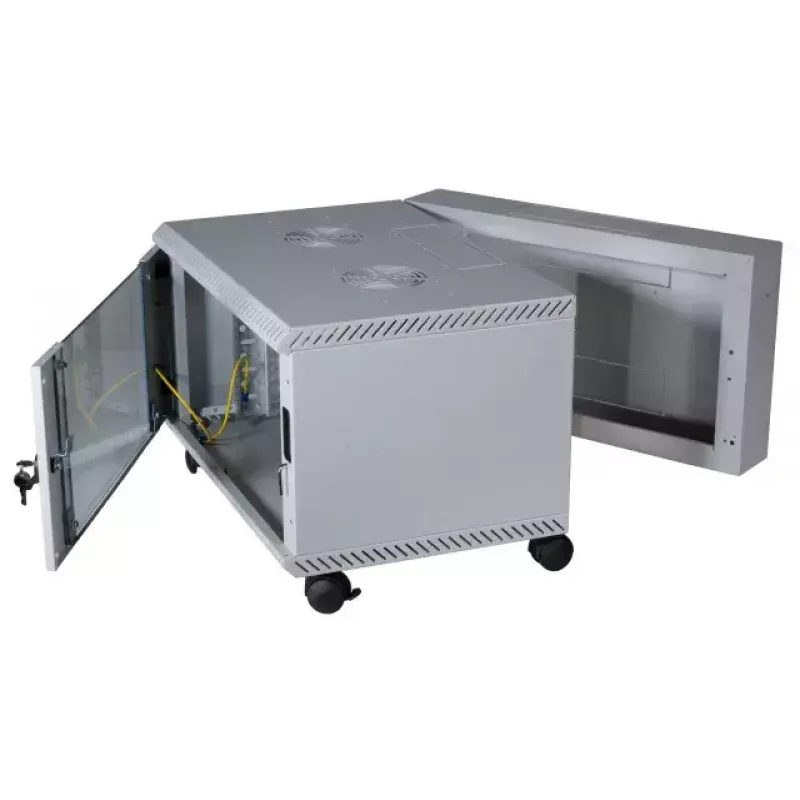

Ohutuks kasutamiseks veenduge, et paigaldatud seadmete kogumass ei ületa 40 kg ja jaotage koormus ühtlaselt üle 19" siinide. Kasutage toetava pinna jaoks sobivaid seinaankruid ja kaaluge loodimisjalgade või rataste komplekti lisamist alumistele kinnituspunktidele, kui seadistate põrandalähedasi paigaldusi. Hoidke ventilatsiooniavad takistusteta ja kui seadmed tekitavad märkimisväärselt soojust, paigaldage kapi jaoks ettevalmistatud ühilduvad ventilaatoriseadmed.
