Seinale kinnitatav rack Triton Triton 19-tolline seinakinnitusega rack 12U/400

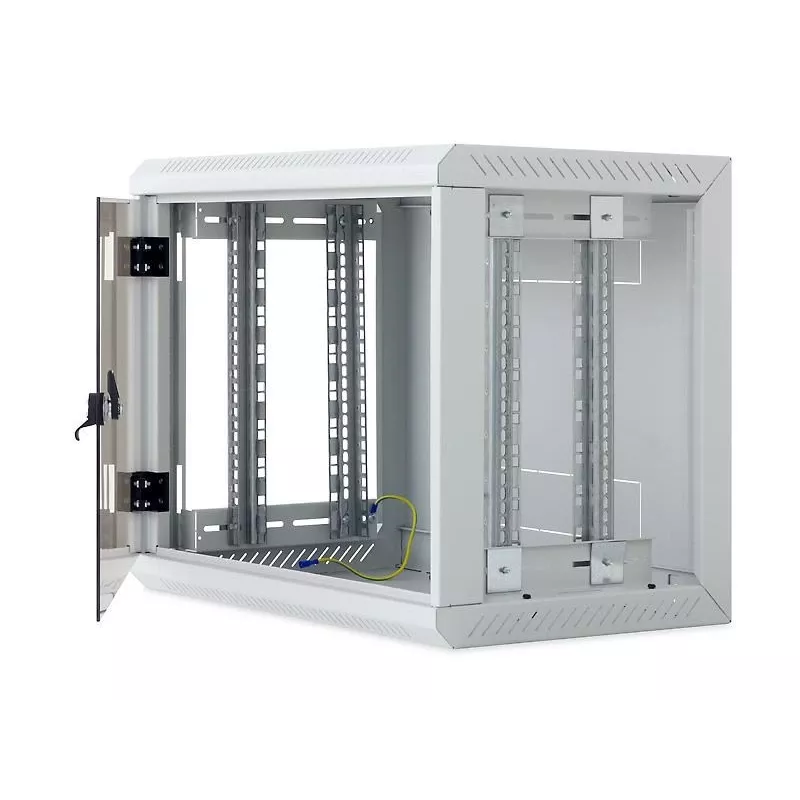

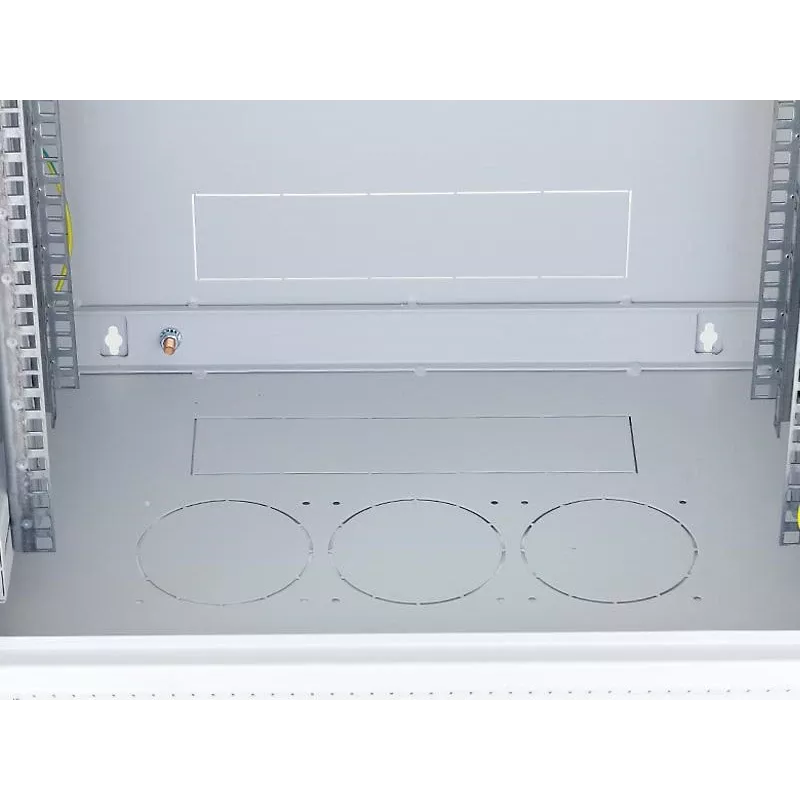

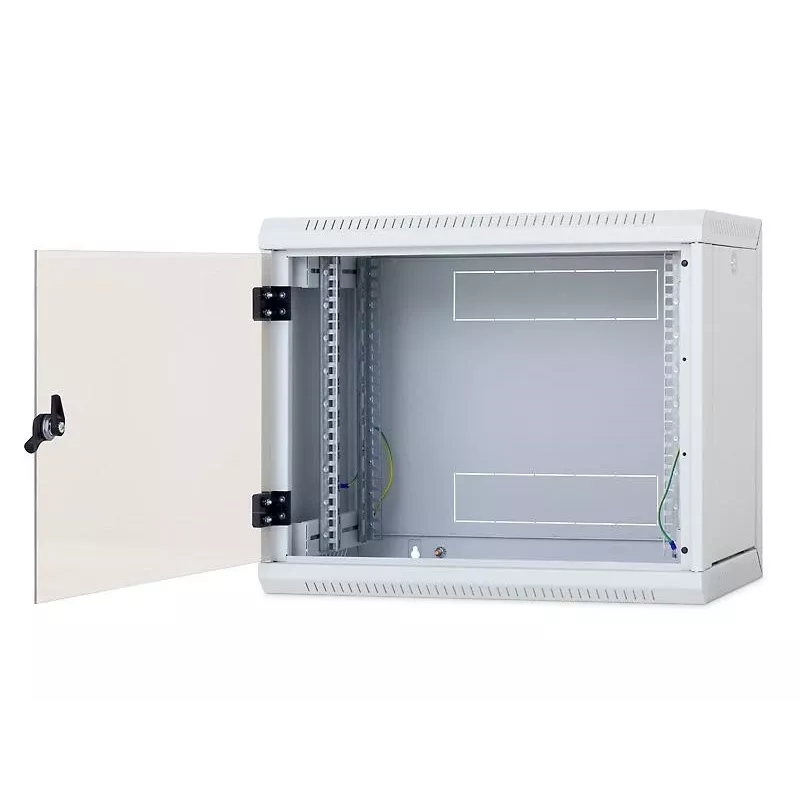

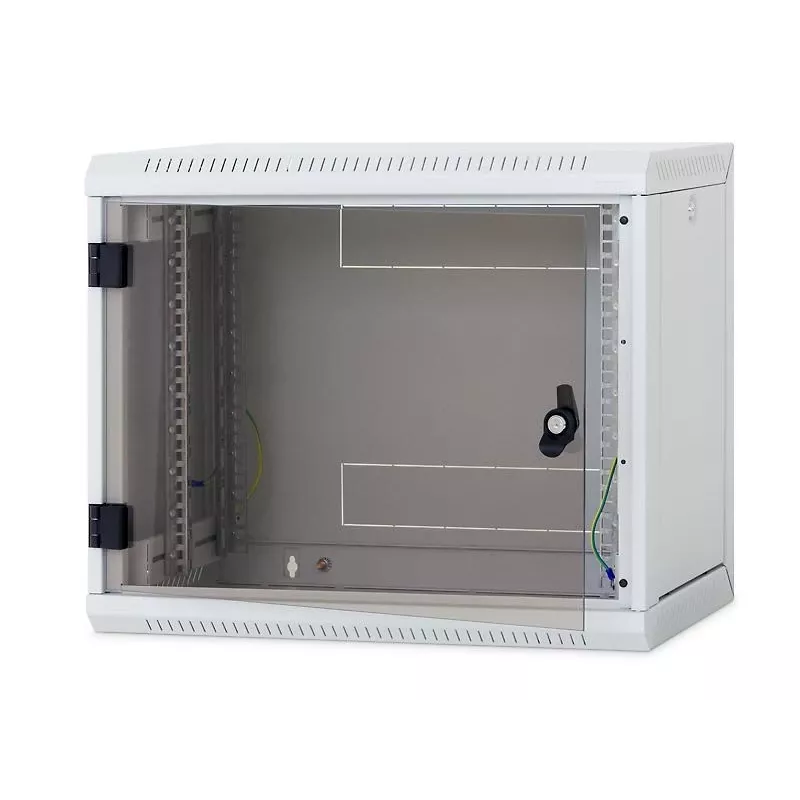

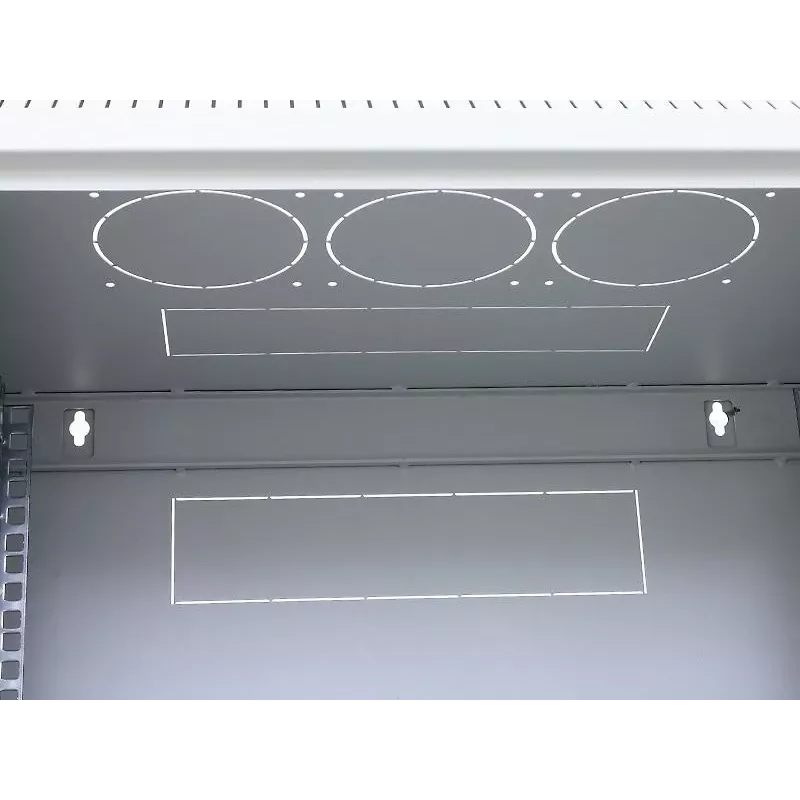

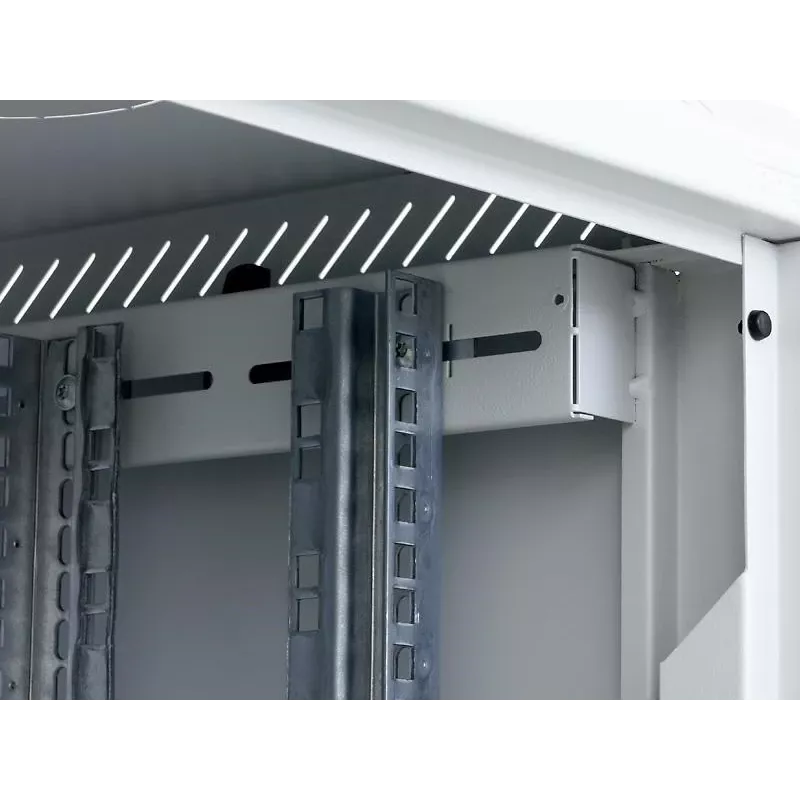

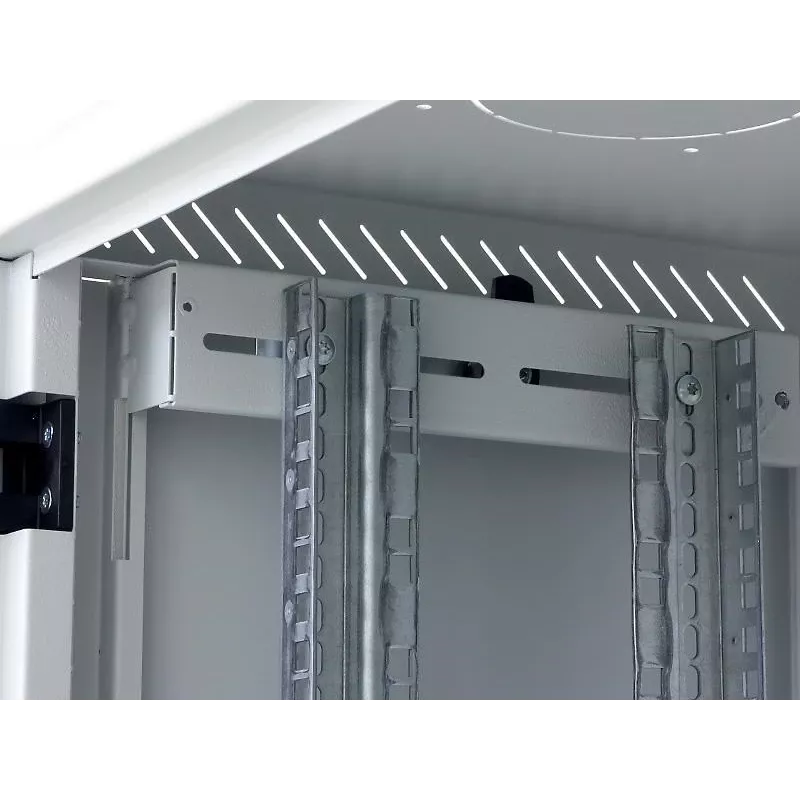

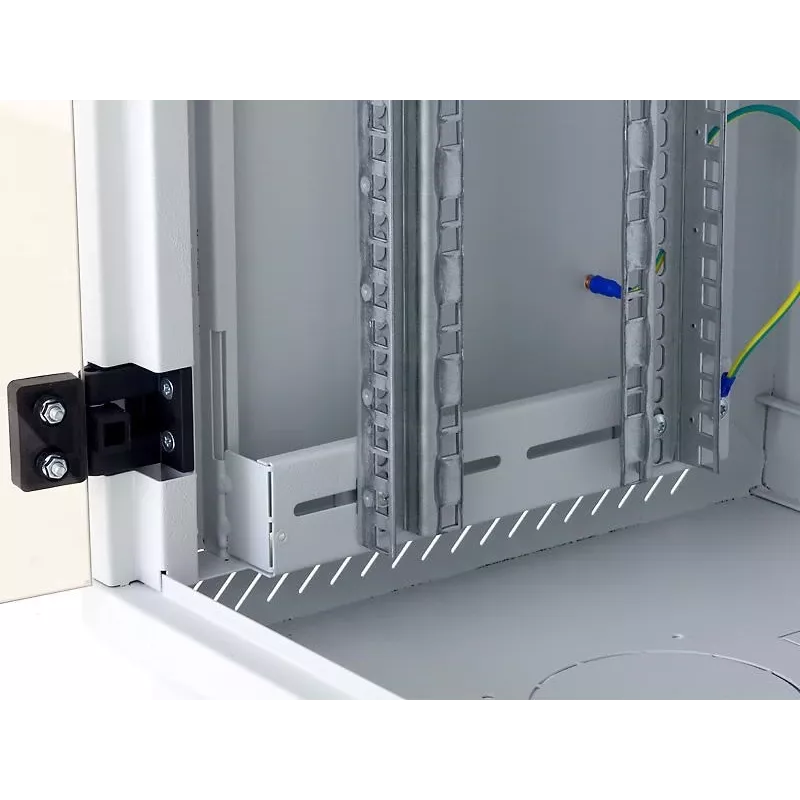

RUA seinajaotur kuulub üheosaliste korpuste hulka. Tänu eemaldatavatele külgseintele pääseb paigaldatud komponentidele hõlpsalt ligi. Korpuse konstruktsioon on tugev ja keevitatud. Kõrge viimistluskvaliteet ja uusimad tehnoloogiad tagavad selle suurepärase välimuse. Seinajaoturil on standardvarustuses täisklaasuks. Soovi korral on saadaval ka täisplekist või perforeeritud uks. Hinged võimaldavad ukse avamist peaaegu 180° ulatuses. Uksed on hõlpsalt eemaldatavad ja ukse avanemissuunda saab muuta. EEMALDATAVAD KÜLGSEINED: Eemaldatavate külgseinte kaudu pääseb paigaldatud komponentidele tagant ligi ilma neid eemaldamata. ETTE VALMISTATUD VENTILAATORIAVAD: RUA uudsus on kõigil variantidel kokku kuus ventilaatoriava ventilaatorite RAX-CH-X07-X9 paigaldamiseks (kolm korpuse laes ja kolm põhjas). See võimaldab nüüd RUA-l paigaldada komponente, mida varem seinakorpustes ei saanud jahutada ja mis tuli seetõttu paigaldada suurematesse püstjaoturitesse. REGULEERITAVAD VERTIKAALSED RASTERSIINID: 19-tolliste vertikaalsete rastersiinide paar on korpuse sügavuse ulatuses astmevabalt reguleeritav. See lihtsustab komponentide paigaldamist ja kaablite haldamist. VÄLJAMURTAVAD KATTEPANEELID: Korpuse ülemises, alumises ja tagumises osas on kaablisisestusavad, mis on suletud väljamurtavate kattepaneelidega. Lisatarvikute hulka kuulub plastikraam ja harjaliist kaablisisestusava tolmutõkestuseks. KIRJELDUS, KASUTUSOTSTARVE: Üheosaline 19-tolline seinajaotur kaitseastmega IP30. Eemaldatavad ja lukustatavad külgseinad. Korpus kinnitatakse otse seinale. Jaoturi osaks on kaks reguleeritavat vertikaalset rastersiini. Jaoturi konstruktsioon: kompaktne keevitatud konstruktsioon / täisklaasuks 4 mm paksusest karastatud klaasist. Võimalik on ka täisplekist või perforeeritud uks. Üksikute uste lubatud koormus on max 10 kg. Minimaalne pinnakatte paksus on 65 mikromeetrit. Korpus on ette nähtud andme- ja telekommunikatsiooniseadmete ning nende jaotussüsteemide paigaldamiseks. Jaoturi raam ja kõik eemaldatavad osad on ühendatud maanduskaablitega, mis peavad olema korpuse kogu kasutusaja vältel korralikult kinnitatud ja ühendatud. Jaoturi põhjas asub M8 polt peamise maanduspunktina. Kaablisisestusavad väljamurtavate katetega asuvad üleval ja all korpuse tagaseinas ning üks ava veel laes ja põhjas. Korpuse laes ja põhjas on väljamurtavad avad ventilaatorite paigaldamiseks. KASUTUSTINGIMUSED: Kasutustingimused: kontoriruumid. Jaotur ei ole ette nähtud välistingimustes kasutamiseks ega tingimustes, mis võivad negatiivselt mõjutada selle ja paigaldatud komponentide toimimist (nt plahvatusohtlik keskkond, niisked ja märjad ruumid). Seda tuleb kaitsta: mehaaniliste vigastuste, ebaõige käsitsemisviisi ja jaoturile mitte ettenähtud kasutuse eest. Ebaõige käsitsemise all mõistetakse eelkõige: ülekoormust (soovitatud maksimaalkoormuse ületamist), seadmete paigaldamist, mis võivad negatiivselt mõjutada jaoturi ja paigaldatud komponentide talitlust ning sekkumist jaoturi konstruktsiooni ja disaini. JAOTURI PAIGALDAMINE: Korpus kinnitatakse seinale kruvide, tüüblite ja seibidega (kaasas). Riputusavade vahekaugus on jaoturi skeemil tähistatud „R”-ga. Soovitatud lubatud maksimaalkoormuse tagamiseks peab korpus olema kinnitatud vastava kandevõimega seinale (tellis-, betoonsein vms) ning paigaldatud koormus peab olema ühtlaselt jaotatud. Kui kaablid sisestatakse läbi ühe avadest, saab neid tihendada harjaliistuga, mis kuulub lisatarvikute hulka. KESKKONNAKAITSE: Kõik osad on valmistatud taaskasutatavatest materjalidest. Need tuleb pärast jaoturi kasutuselt kõrvaldamist utiliseerida vastavalt kehtivatele eeskirjadele. Lisatarvikute sisu: 2x uksevõti, 4x puidukruvi 6x50, 4x seib 6,6, 4x tüübel 10, 8x puurimutter M6, 1x harjaliist, 8x kruvi M6x10, 8x plastseib, 1x plastikraam 300x700mm. Materjal: karastatud turvaklaas 5 mm, sügavtõmmatud terasplekk. Välismõõt (KxLxS mm): 635 x 600 x 395. Ukse mõõt (KxL mm): 530 x 530. Kaal: neto 21,3 kg / bruto 21,7 kg.

• Sügavus: 395mm
• Kõrgusühik: 12U
• Ukse kõrgus: 530mm
• Ukse laius: 530mm
• Tootja nr.: RUA-12-AS4-CAX-A1
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värv: Hall (RAL7035)
• Lahtivõetav: Ei
• Kõrgus (väljast): 635mm
• Pakendi kõrgus: 0.635m
• EAN vöötkood: 8595105018309
• Pakendi maht: 0.1505m³
• Pakendi pikkus: 0.395m
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Päritoluriik: Tšehhi Vabariik
• Im Angebot: Ei
• Stark reduziert: Ei
• Kaal: 21.520kg
• Pakendi laius: 0.600m
• Bränd: Tritón
• Tollitariifikood: 8538100090
• Kaitseklass: IP30
• Soovitatav maksimaalkoormus: 30kg
• Laius: 600mm

Kasutamine

Kinnitage rack sobivale seinakonstruktsioonile kasutades asjakohaseid ankruid ja järgides kohalikke kinnitusstandardeid. Eemaldage külgpaneelid, et pääseda paigaldatud seadmete tagaküljele kaabeldamiseks või hoolduseks. Reguleerige 19-tolliste vertikaalsiinide asendit sügavuse ulatuses, et need sobiksid paigaldatavate seadmetega, ja kinnitage seadmed tavalise 19-tollise kinnitusriistvaraga. Juhtige kaablid läbi ülemiste, alumiste või tagumiste väljamurtavate paneelide ja sulgege kasutamata avad kaasasolevate kattepaneelidega. Kui on vaja suuremat õhuvoolu, paigaldage vabadesse pesadesse ühilduvad 19-tollised ventilaatoriüksused.

Soovitused

Paigaldage rack kandvale seinale ja veenduge, et paigaldatud seadmete kogukaal ei ületa 30 kg. Klaasuste puhul käsitsege neid eemaldamisel või uuesti paigaldamisel ettevaatlikult ning kontrollige pärast paigaldamist maandusühendusi.
