Seinale kinnitatav rack Digitus DN-19 16U-6/6-I-OD

DIGITUS IP55 välitingimustesse sobiv seinale paigaldatav kapp (mudel DN-19 16U-6/6-I-OD) on 19" võrgukapp seinale paigaldamiseks, mõeldud väli- ja tööstuskeskkondadesse. Valmistatud kuni 2,0 mm paksusest plekist ja viimistletud halli (RAL 7035) elektrostaatilise pulbervärvimisega, kapi mõõdud on 600 x 600 x 600 mm ja see tagab IP55 kaitse tolmu ja veejugade eest. See sisaldab reguleeritavaid, tsingitud 19" profiilsiine, millel on märgistused rack-ühikutes, terasest esiust 3-punktilise lukustusmehhanismi ja lukustatava pöördkäepidemega, maandusjuhet ja ettevalmistust ventilaatori/filtri moodulite jaoks.

Eelised

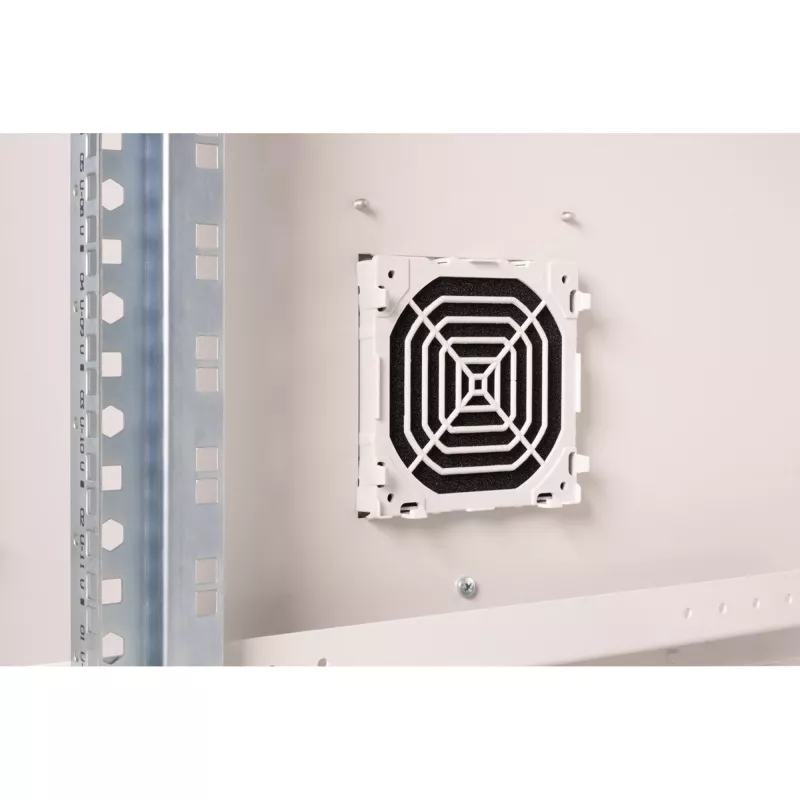

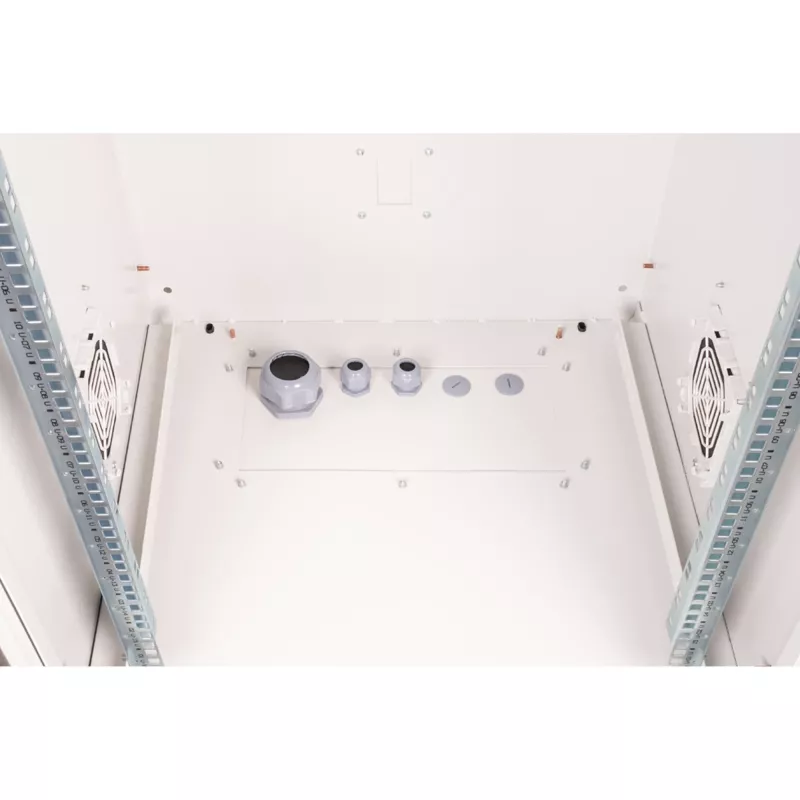

Kapp pakub IP55-reitinguga kaitset, mis sobib karmidesse välistingimustesse, ja integreeritud konstruktsiooniomadusi nagu tihendisüsteem, keevitatud U-kujulised tugevdusvardad ukses ja isoleeritud PG kaabliläbiviigud. Reguleeritavad 19" profiilsiinid võimaldavad seadmete paindlikku paigaldust ning 3-punktiline lukk koos lukustatava pöördkäepidemega kindlustab paigaldatud seadmed. Katus ja uks on ette valmistatud ventilaatori/filtri moodulite paigaldamiseks, et tagada kontrollitud õhuvool, säilitades samal ajal kaitseastme.

Sobib

• Välisvõrgu seadmete korpused
• Tööstusautomaatika ja juhtimiskapid, mis on ilmastiku mõjudele avatud
• Telekommunikatsioonikapid välistele asukohtadele
• Turva- ja valvevarustuse korpused

Peamised tehnilised andmed

• Mudel: DN-19 16U-6/6-I-OD
• Suurus: 19"
• Mõõdud (L×S×K): 600 × 600 × 600 mm
• Kõrgus: 16U
• Kaitseaste: IP55 (tolmukaitsega, kaitstud veejugade eest)
• Materjal: plekk kuni 2,0 mm
• Viimistlus: elektrostaatiline pulbervärvimine, RAL 7035 (hall)

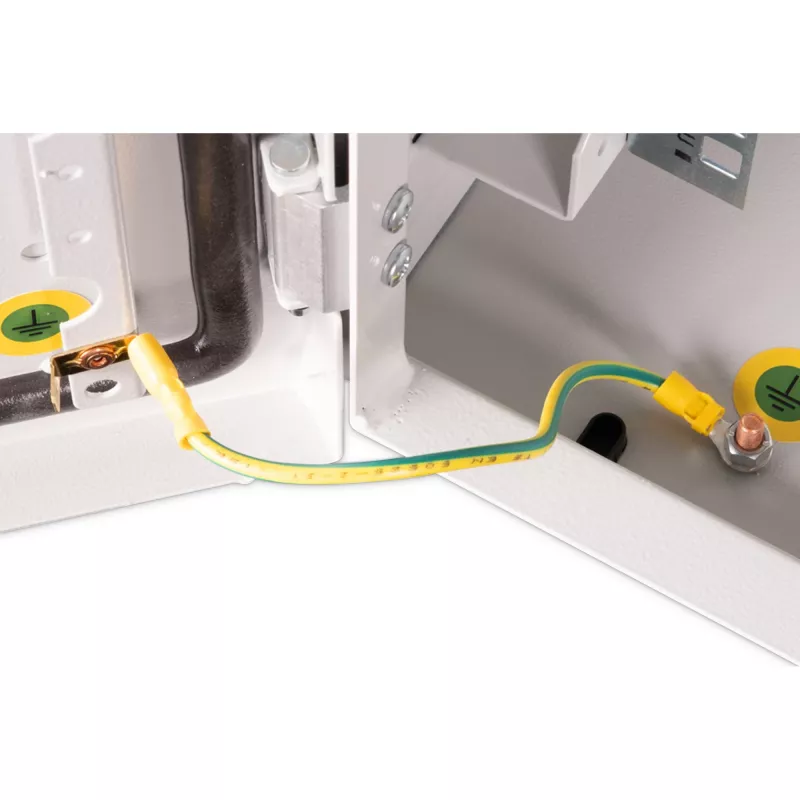

• Uks: terasest esiuks tihendiga, maandusjuhtme, 3-punktilise luku ja lukustatava pöördkäepidemega
• Sisemised siinid: tsingitud 19" profiilsiinid, sügavuse reguleerimise võimalusega, RU märgistused loetavad mõlemas suunas
• Paigaldus: seinakinnitusklamber kaasas; valikuline sokkel vabalt seisvaks kasutamiseks; posti kinnituse komplekt saadaval eraldi
• Kaalu mahutavus (max soovitatav): 100 kg

Kuidas kasutada

Paigaldage kapp sobivale kandvale seinale, kasutades kaasasolevat paigaldusklambrit ja seina materjalile sobivaid ankruid. Reguleerige sisemiste 19" profiilsiinide sügavust vastavalt paigaldatavatele seadmetele ja kinnitage seadmed siinidele, kasutades standardseid 19" paigaldusvahendeid. Juhtige kaablid läbi isoleeritud PG kaabliläbiviikude ja maandage kapp maandusjuhtme abil. Kui on vaja suuremat õhuvoolu, paigaldage ühilduvad ventilaatori- ja filtrimoodulid ettevalmistatud katusesse või ventilaatorifiltri korpusesse, järgides kapi kaitseastme nõudeid.

Soovitused

Paigaldage kapp kohtadesse, kus see on kaitstud otsese mehaanilise löögi eest; tagage korrektne tihendamine pärast kaabli sisestustöid, et säilitada IP55 kaitse. Raskete või vibratsioonialdiste seadmete puhul kontrollige paigaldust ja kaalu jaotust; kaaluge sokli kasutamist vabalt seisvaks paigalduseks ja lisage soovitatud ventilaatorifiltrid, kui on vaja temperatuuri juhtimist.
