Seinale kinnitatav rack Digitus DN-19 09U-I-OD

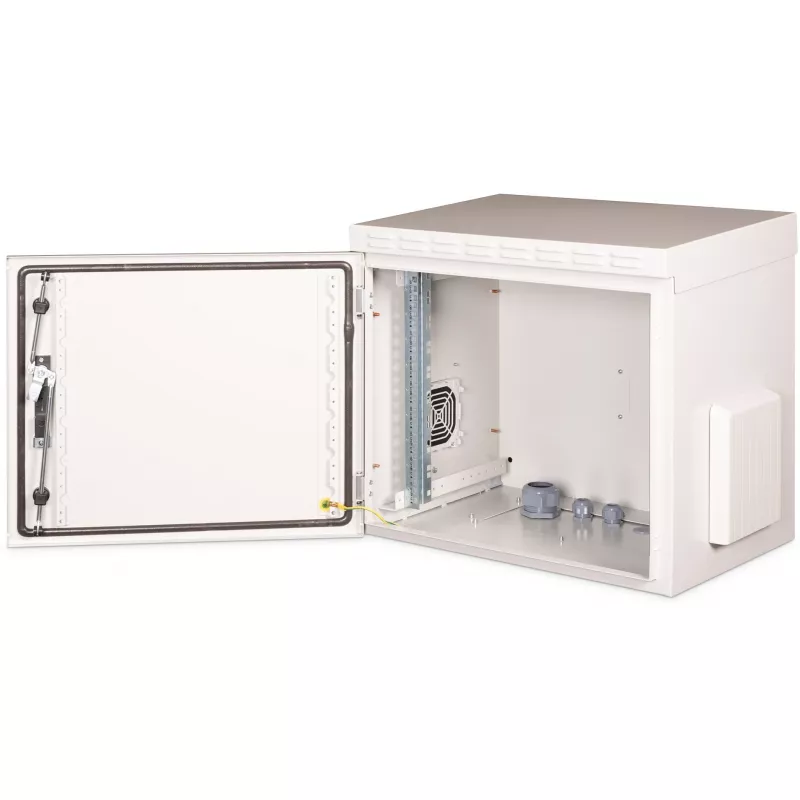

DIGITUS seinale kinnitatav korpus IP55 (DN-19 09U-I-OD) on välistingimustesse mõeldud 19" võrguriiul, mis on ette nähtud tööstuslikele ja välistele paigaldustele. Kuni 2,0 mm terasplekist valmistatud ja halli (RAL 7035) elektrostaatilise pulbervärviga kaetud korpus kaitseb tolmu ja veejugade eest vastavalt IP55-le. Selle mõõtmed on 600 mm laiust, 450 mm sügavust ja 450 mm kõrgust ning see toetab kindlat seinale kinnitamist kaasasoleva kronsteini abil; vabalt seisev kasutamine on võimalik valikulise sokli abil.

Eelised

Korpus pakub IP55 kaitset usaldusväärseks tööks karmides välikeskkondades ning sellel on lukustatava pöördhoova ja 3-punktilise lukustusmehhanismiga terasest esiuks, mis tagab suurema turvalisuse. Sees on reguleeritavad, galvaniseeritud 19" profiilsiinid, millel on mõlemas suunas loetavad rack-ühiku märgised, ning katus sisaldab filtreeritud ala ventilaatorimooduli paigaldamiseks. Täiendavad disainiüksikasjad, nagu maandusjuhe, keevitatud U-kujulised tugevdusvardad ja tõhus tihendisüsteem, parandavad mehaanilist stabiilsust ja tihedust.

Sobib

• Väliste võrguseadmete korpused, mis puutuvad kokku vihma, tolmu, rahe või lumega
• Tööstuslikud juhtimiskapid ja välistingimustes asuvad võrgu paigaldised
• Seinale kinnitatavad serveri-, lüliti- ja ruuteripaigaldised, mis nõuavad IP55 kaitset
• Keskkonnad, mis vajavad turvalist, lukustatavat 19" rack-ruumi kuni 9U

Peamised tehnilised andmed

• Mudel: DN-19 09U-I-OD
• Kinnitus: Seinale kinnitatav (valikuline sokk vabalt seisvaks kasutamiseks)
• Mõõtmed (L×S×K): 600 × 450 × 450 mm
• Racki suurus: 19"; Kasutatavad rack-ühikud: 9U
• Materjal: Terasplekk (kuni 2,0 mm)
• Kaitseaste: IP55 (tolmukaitsega, kaitstud veejugade eest)
• Värvus: Hall (RAL 7035)
• Maksimaalne soovitatav koormus: 100 kg (vt tootja juhiseid)
• Lukustus: Terasest esiuks lukustatava pöördhoova ja 3-punktilise lukustusega
• Tarvikud: Isoleeritud PG-kaabelliitmikud, maandusjuhe, galvaniseeritud 19" siinid (reguleeritava sügavusega)

Kuidas kasutada

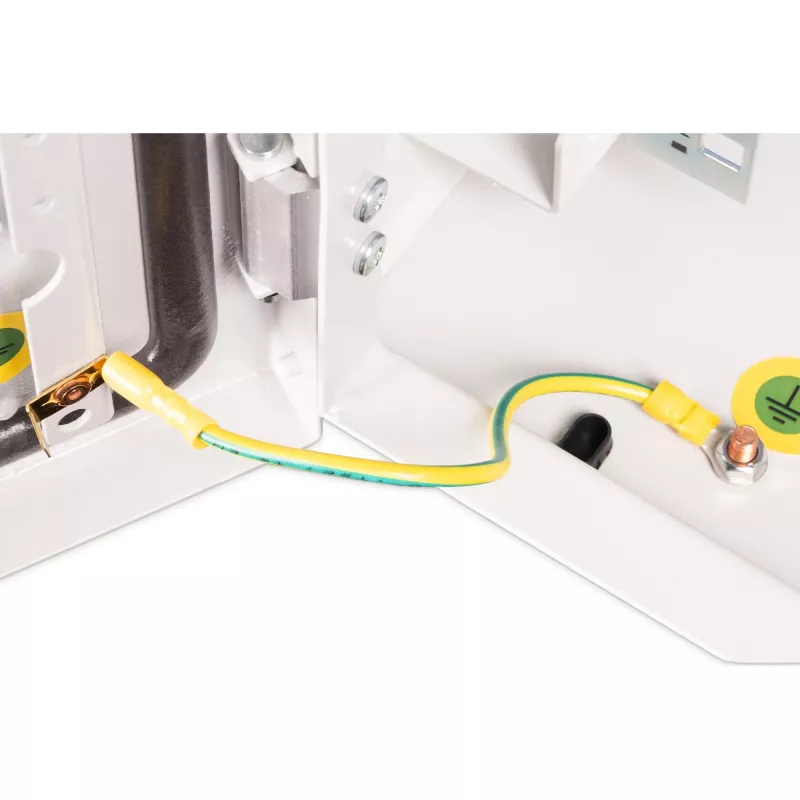

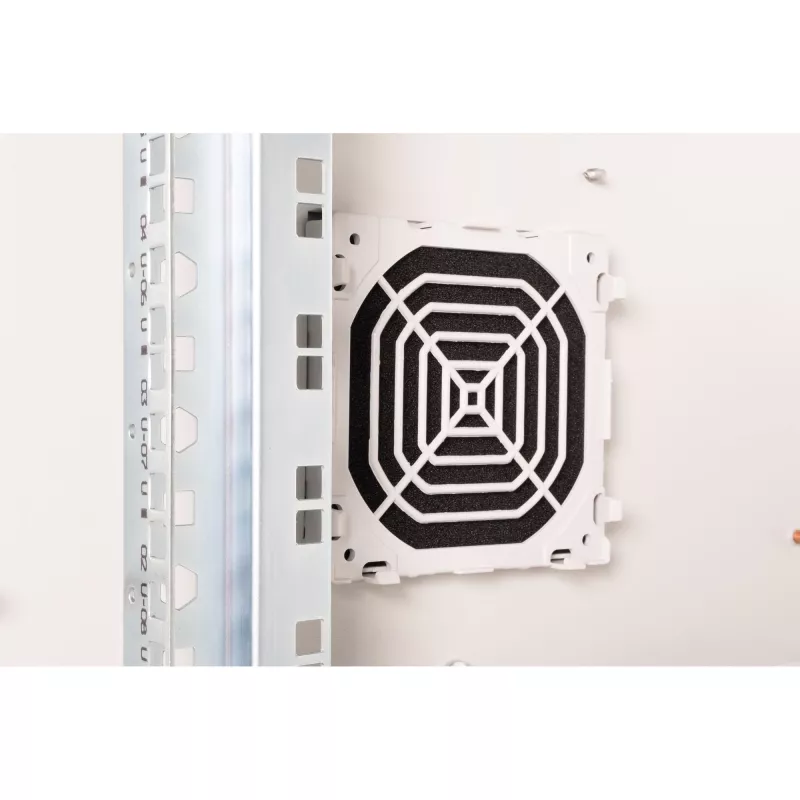

Paigaldage korpus sobivale kandvale seinale, kasutades kaasasolevat kinnituskronsteini ja seinamaterjalile sobivaid ankurdusvahendeid. Paigaldage seadmed sisemistele 19" profiilsiinidele ja reguleerige nende sügavust vastavalt vajadusele, veendudes, et rack-ühiku märgised on õigeks paigutuseks joondatud. Kui on vaja ventilatsiooni, paigaldage ventilaatorimoodul katuse filtreeritud alasse ja kasutage integreeritud ventilaatorifiltri korpust, et säilitada filtreeritud õhu sissevool. Ühendage maandusjuhe enne paigaldatud seadmete toite sisselülitamist ja juhtige kaablid läbi isoleeritud PG-kaabelliitmike, et säilitada IP-kaitse.

Soovitused

Välistingimustes ja tööstuspaigaldistes tagage kõigi kaablisisendite korralik tihendamine ning kasutage sobivaid toru- või tihendimõõte. Kontrollige regulaarselt tihendeid, filtreid ja lukke kulumise suhtes ning vahetage komponente vastavalt vajadusele, et säilitada IP55 kaitse. Kui kasutate korpust vabalt seisvana koos sokliga, kontrollige stabiilset paigutust ja vajaduse korral nõuetekohast ankurdust.
