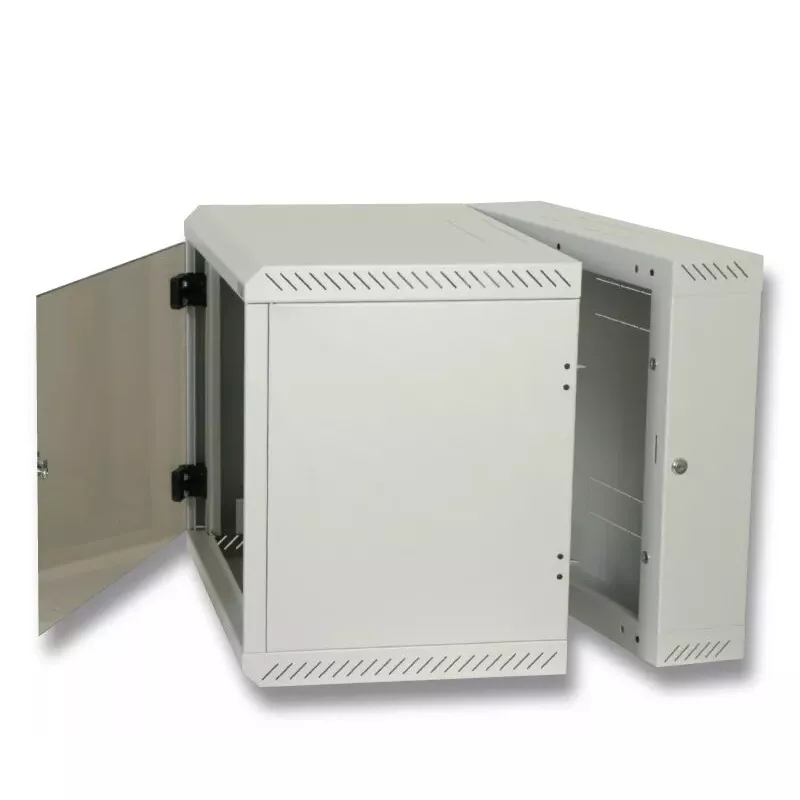

Seinale kinnitatav korpus Triton Triton 19-tolline korpus Seinakinnitus 6U/500

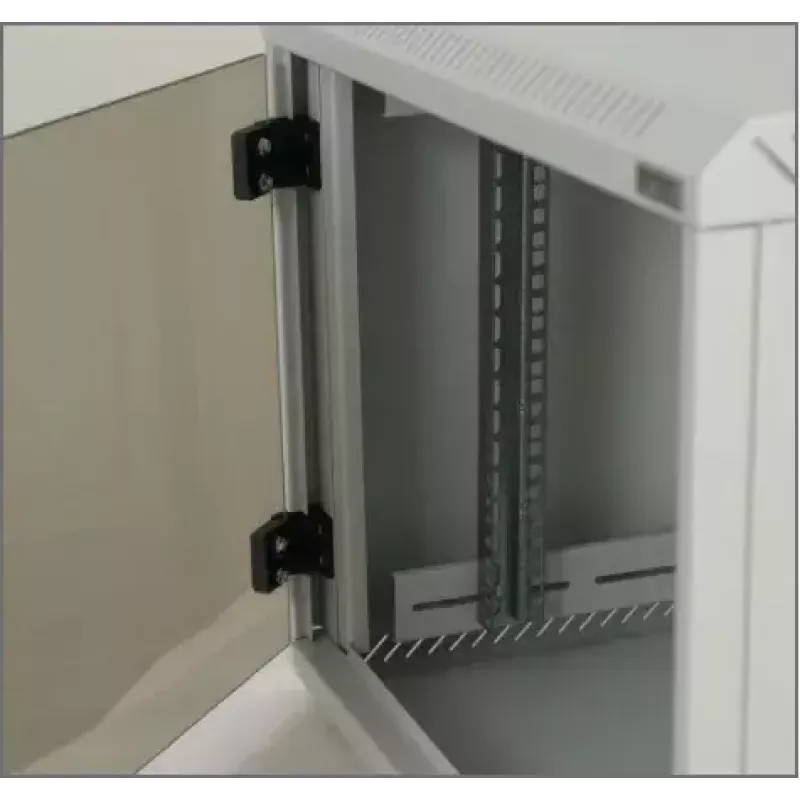

Kaheosaline keevitatud seinakorpus IP20, kandevõime 20–30 kg. Konstruktsiooni kõrge stabiilsus Jaoturil on töökindel keevitatud konstruktsioon. Kõrge töötluskvaliteet ja uusimad tehnoloogiad tagavad korpuste suurepärase välimuse. Uksed Korpuste uksed on standardvarustuses täisklaasist, kuid soovi korral saab need valmistada ka täisplekist või perforeeritult. Paindlik ukse avanemine Hingesüsteem võimaldab ust avada 165°. Uksed on kergesti eemaldatavad. Täisklaas Täisklaasuksed on valmistatud 4 mm paksusest löögikindlast karastatud klaasist. Purunemisel killustuvad need paljudeks väikesteks kildudeks nagu autoklaas. Ohutuse tagamiseks soovitame pärast komponentide paigaldamist täisklaasukse sulgeda, et vältida kokkupõrkeid teiste objektidega. Meie täisklaasuksed on testitud sertifitseeritud katselaboris ja vastavad standardi CSN EN 12150-1+A nõuetele: Klaas ehituses – termiliselt karastatud naatriumkaltsiumsilikaat turvaklaas. Testitud klaas vastab purunemisjärgse lagunemise standardile, vastavussertifikaat CQ-24-2023, katseprotokoll IKATES 58A-2024. Ukse lukk Kiire ja lihtne juurdepääs korpusele. Standardversioonis on ukse ja pöördosa lukud samade võtmetega. Reguleeritavad vertikaalsed siinid 482,6 mm (19") vertikaalsed siinid on kapi sügavuses vabalt reguleeritavad. See lihtsustab komponentide paigaldamist ja kaablihaldust. Väljalõigatavad paneelid Korpuse katus, põhi ja tagapaneel on varustatud kaablisisenditega koos väljalõigatavate paneelidega. Neid saab tihendada harjaribaga, et vältida tolmu sissepääsu. Kaabliservade kaitse on ette nähtud kaablite kaitsmiseks kahjustuste eest (mõlemad sisalduvad lisatarvikute pakendis). Ventilatsioon Tüüpidel RBA-xx-AD5-A6 ja RBA-xx-AD6-A6 on kuus väljalõiget ventilatsiooniüksuste RAx-CH-X2x-X1 (või ventilaatorite RAX-CH-X07-X9 – EI ole mõeldud Saksamaa turule! – kuni kolm katuses ja kolm kapi põrandas) paigaldamiseks. See tähendab, et komponente, mida varem ei saanud seinakorpustes jahutada ja mis tuli paigaldada põrandakorpustesse, saab nüüd paigaldada ka RBA korpustesse. Kaheosaline 19" seinakorpus IP20 kaitsega. Korpus paigaldatakse otse seinale. Jaotur sisaldab kahte reguleeritavat vertikaalset võresiinid. Jaoturi disain: kompaktne keevitatud konstruktsioon, täisklaasist uks 4 mm paksuse turvaklaasiga, valikuliselt täisplekist või perforeeritud uksega. Üksikute uste lubatud kandevõime on max 10 kg. Rakenduse minimaalne paksus on 65 µm. Korpused on mõeldud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Kõik eemaldatavad osad on ühendatud maanduskaablitega, mis peavad olema kogu kapi kasutusaja jooksul korralikult kinnitatud ja ühendatud. Kapi põhjas on keskse maanduspunktina M8 polt. Kaablisisendite väljalõiked asuvad korpuse tagapaneeli üla- ja alaosas, lisaks üks kapi katuses ja põrandas. A6 versioonil on väljalõiked kapi katuses ja põrandas ventilaatorite kasutamiseks.

• Ukse kõrgus: 265mm
• Tootja nr: RBA-06-AD5-CAX-A1
• EAN vöötkood: 8595105011263
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värv: Hall (RAL7035)
• Demontaažitav: Ei
• Kõrgus (väljast): 370mm
• Pakendi kõrgus: 0.370m
• Pakendi maht: 0.1143m³
• Pakendi pikkus: 0.520m
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Saksamaa
  [email protected]
• Päritoluriik: Tšehhi Vabariik
• Pakkumises: Ei
• Tugevalt allahinnatud: Ei
• Ventilatsiooniavad: Ei
• Kaal: 17.750kg
• Pakendi laius: 0.600m
• Bränd: Tritón
• Tollitariifi number: 8538100090
• Kõrgusühik: 6U
• Soovitatav maksimaalne koormus: 30kg
• Laius: 600mm
• Sügavus: 515mm
• Ukse laius: 516mm
• Kaitseaste: IP20

Kasutusjuhend

Kinnitage korpus kindlalt sobivale seinapinnale, järgides kohalikke ehitusnorme ja kasutades seina tüübile vastavaid ankurdamisseadmeid. Paigaldage 19" seadmed vertikaalsetele siinidele; reguleerige siinid ette- või tahapoole vastavalt seadme sügavusele ja kinnitage seadmed tavaliste rack-kruvidega. Juhtige kaablid läbi ülemiste või alumiste kaablisisendite paneelide, murdes vajadusel välja tühjad sektsioonid, ja sulgege esiuks seadmete kaitsmiseks. Veenduge, et paigaldatud seadmete kogukaal ei ületaks määratud 20 kg kandevõimet.

Soovitused

Asetage korpus nii, et õhuvool ei oleks takistatud; vältige selle paigutamist kitsastesse kappidesse või materjalide taha, mis vähendavad ventilatsiooni. Kontrollige regulaarselt kinnituspunkte ja kaablisisendeid ning jaotage raskus siinidel ühtlaselt, et säilitada stabiilsus.
