Seinale kinnitatav korpus Lanberg WAF1-5203-04-00B 4U Must

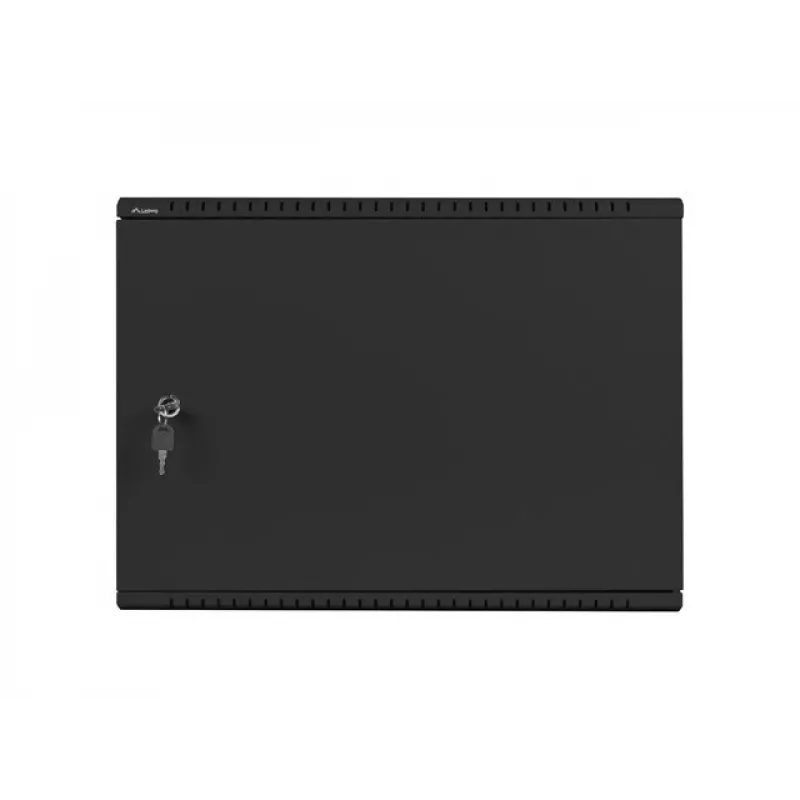

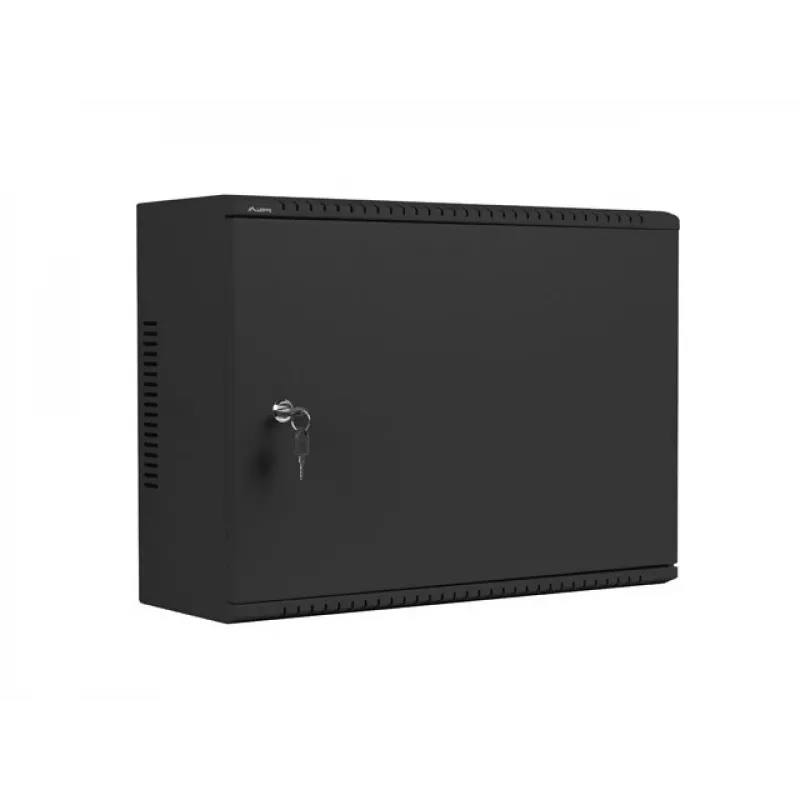

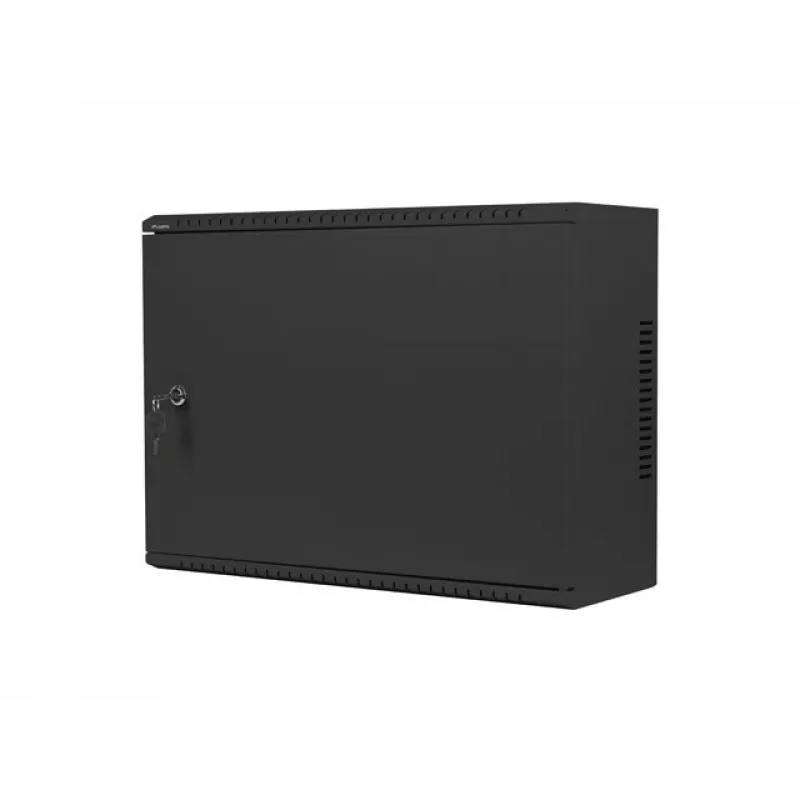

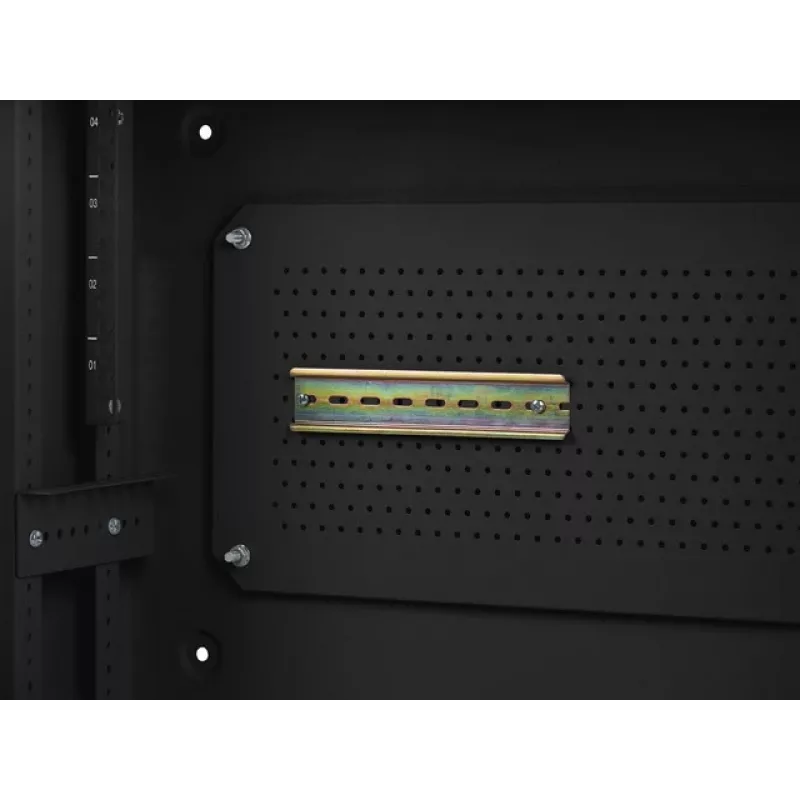

Lanberg WAF1-5203-04-00B on 4U seinale kinnitatav 19" korpus, mis on mõeldud nõrkvoolu- ja IT-seadmete turvaliseks ja kompaktseks paigutamiseks. Must korpus talub kuni 60 kg, sellel on IP20 kaitseaste ning see sisaldab riiulisiine, võtmelukku ja eelpaigaldatud tarvikuid, nagu DIN-liist, maanduskaabel ja kinnitusankrud. Kompaktsed mõõtmed ja ventilatsiooniavad muudavad selle sobivaks videovalvesüsteemide, PoE-lülitite, digisalvestite ja muude võrguseadmete jaoks.

Eelised

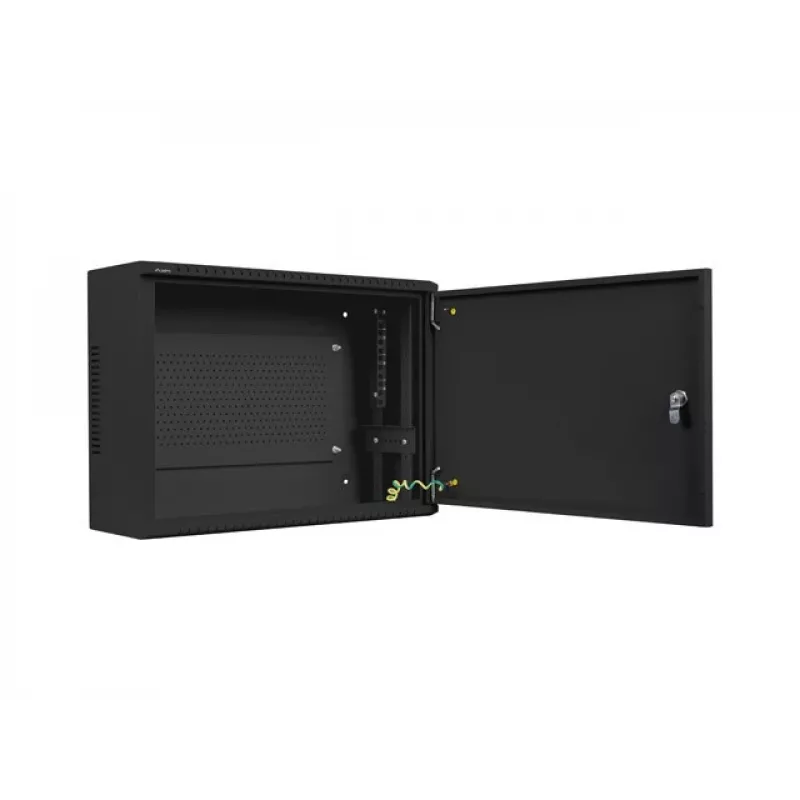

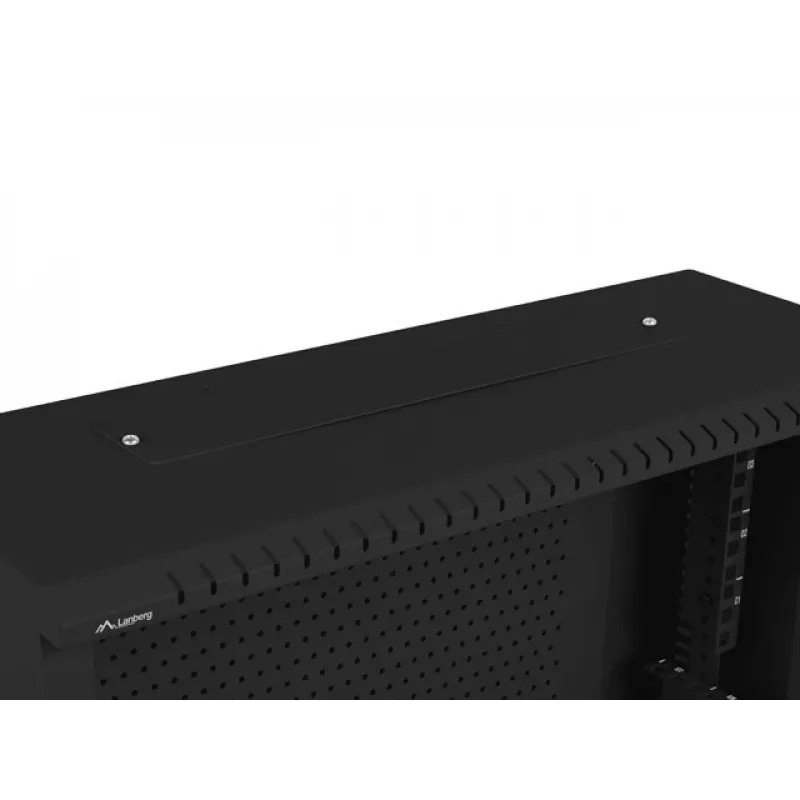

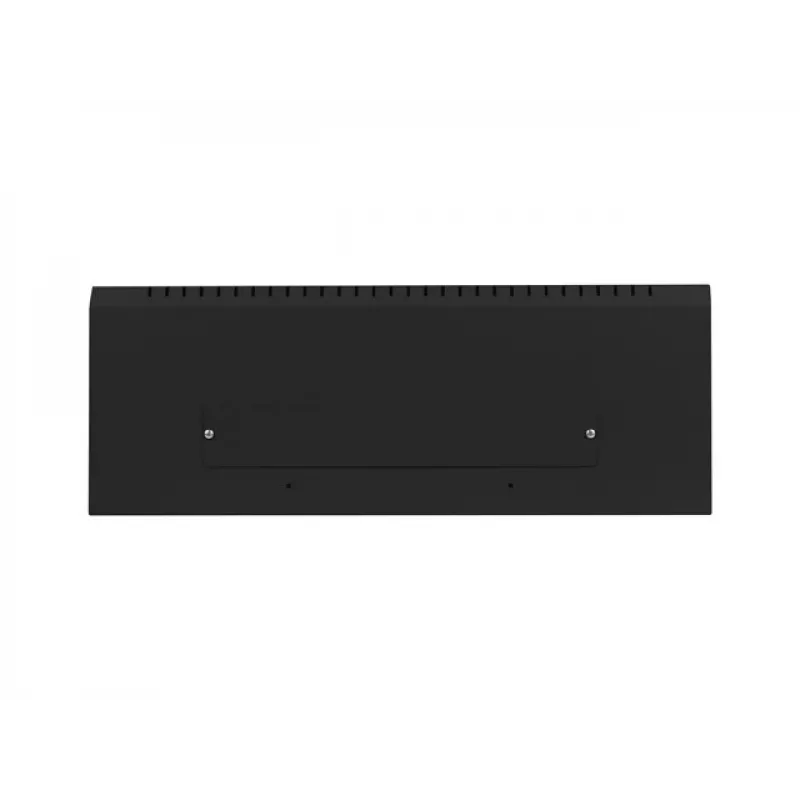

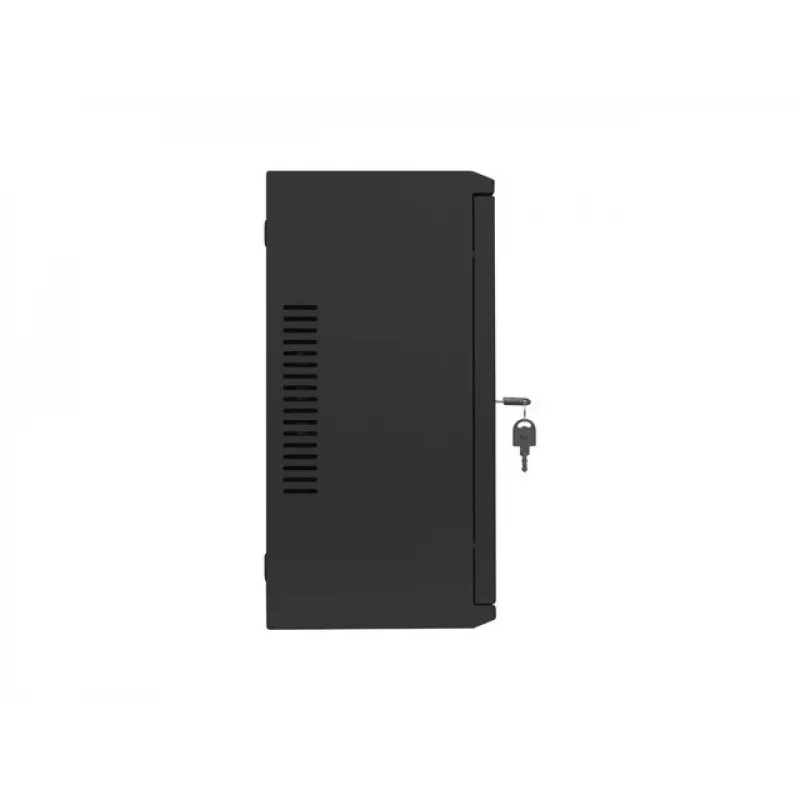

Seinale kinnitatav WAF1-korpus tarnitakse kokkupanduna ja koheseks paigaldamiseks valmis, säästes seadistamise aega. Selle kompaktne ja diskreetne disain võimaldab paigaldust piiratud ruumidesse, säilitades samal ajal korrastatud kaablijuhtimise ja seadmete paigutuse. Kahepoolselt avatavad uksed ja võrk tagapaneel lihtsustavad hooldust ja komponentide turvalist kinnitamist. Ülemise ja alumise paneeli ventilatsiooniavad ning kaabliavad tagavad õhuvoolu ja korras kaablihalduse.

Sobib

• Videovalvesüsteemid (digisalvestid/võrgusalvestid ja PoE-lülitid)
• Väikesed võrgulahendused ja ühenduspunktid
• DIN-liistuga seadmed ja nõrkvoolupaigaldised
• Kontori või jaemüügi tehnikakapid piiratud ruumiga

Peamised tehnilised andmed

• Riiulikohtade arv: 4U
• Paigaldussügavus (max): 143 mm
• Välismõõtmed (K × L × S): 400 × 540 × 200 mm
• Kaal: 9,3 kg
• Maksimaalne kandevõime: 60 kg
• Kaitseaste: IP20
• Värvus: Must

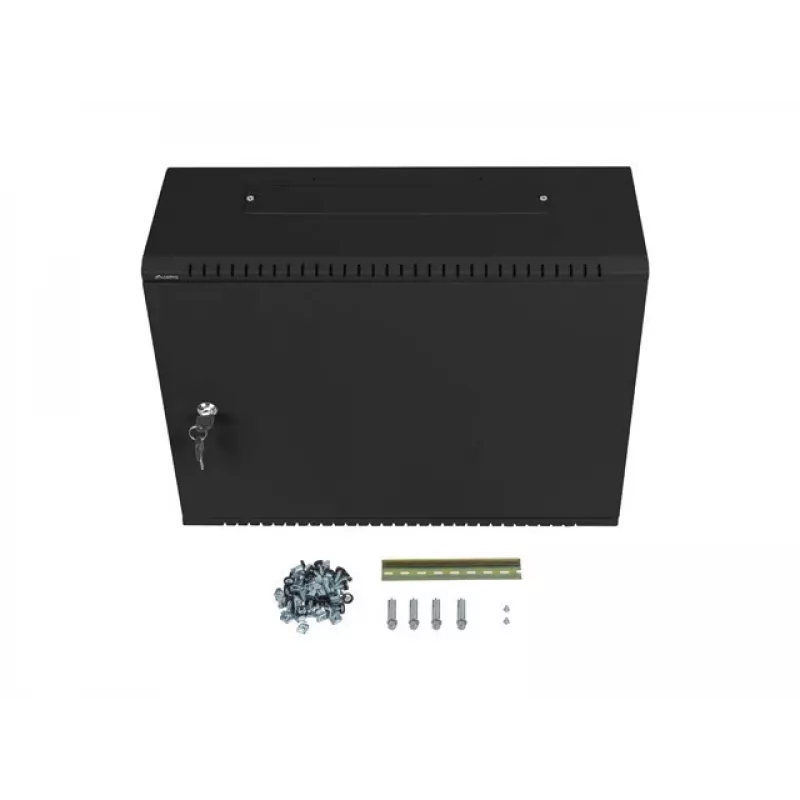

• Kaasasolevad tarvikud: riiulisiinid, DIN-liist, maanduskaabel, kinnitusankrud, M4/M6 kruvid

Kasutusjuhend

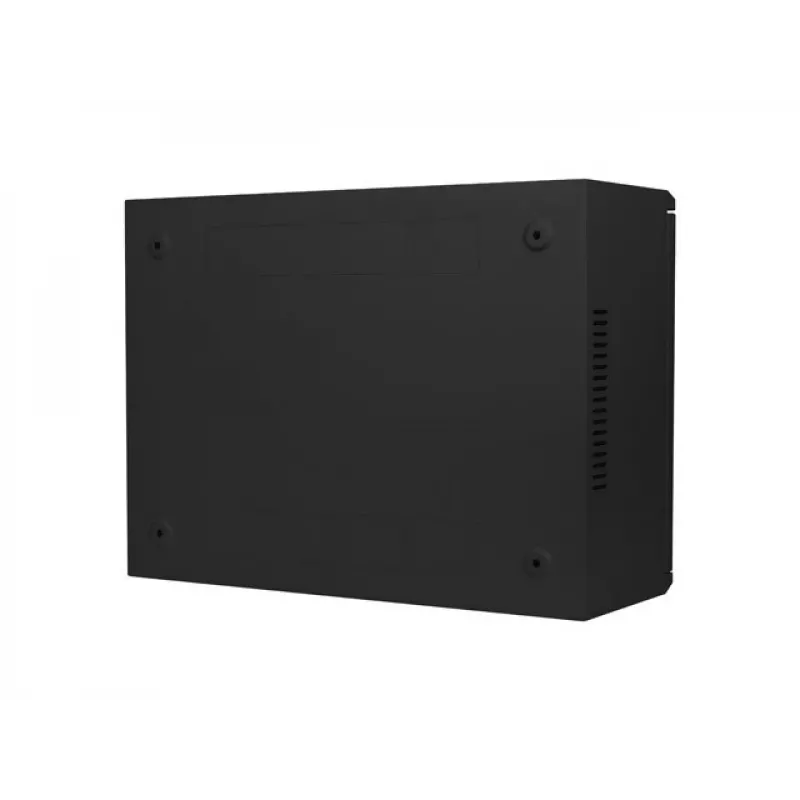

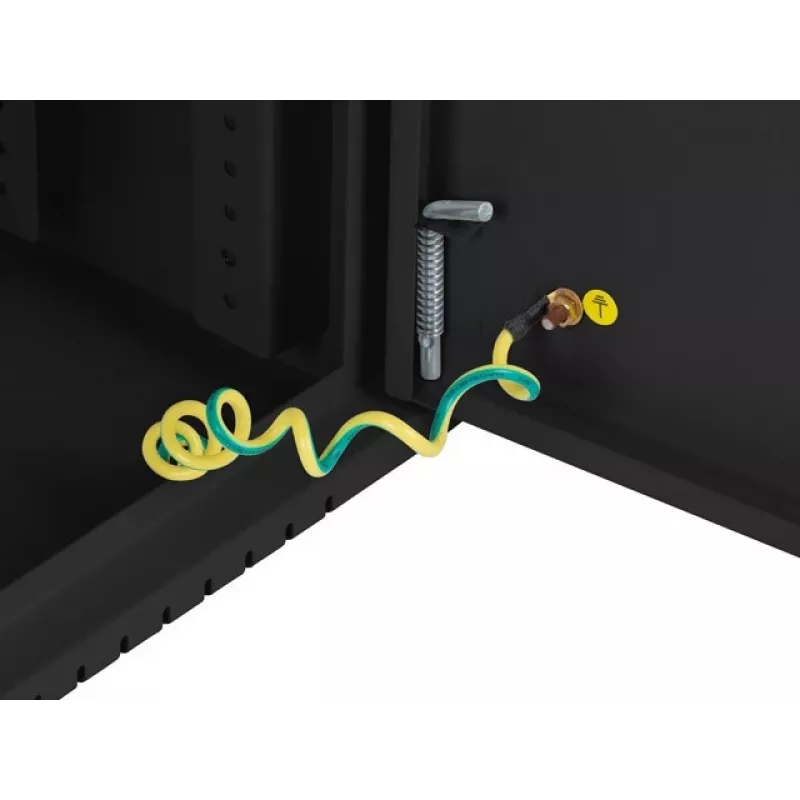

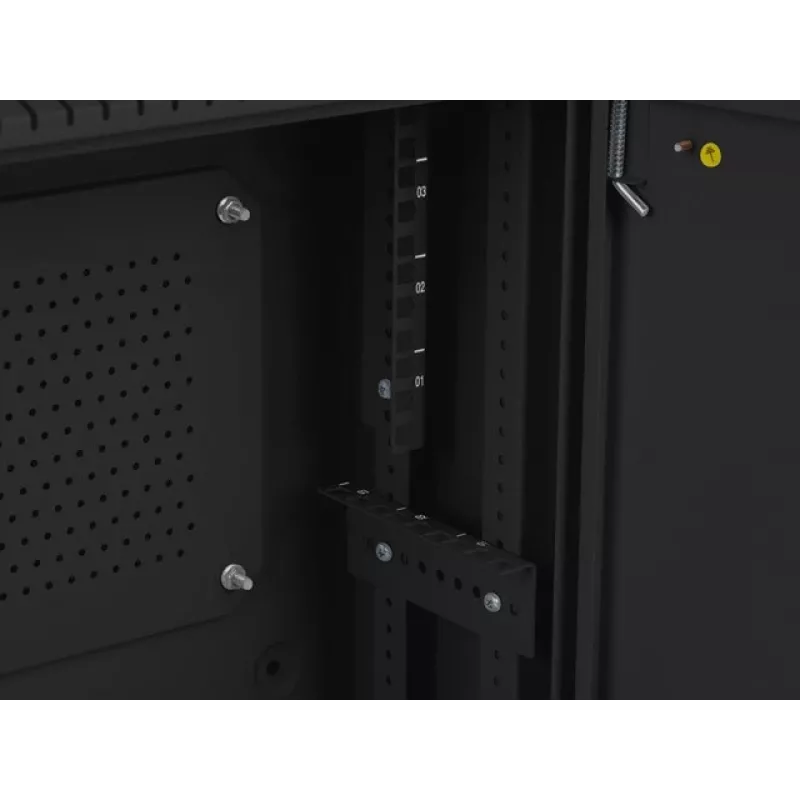

Kinnitage korpus sobivale seinale, kasutades nelja kaasasolevat seinakinnituspunkti ja pinnale sobivaid seinapistikuid. Paigaldage riiuliseadmed 4U siinidele kas vertikaalselt või horisontaalselt ning kinnitage seadmed kaasasolevate M4/M6 kruvidega. Suunake kaablid läbi ülemise või alumise paneeli eemaldatavate avade ja kasutage lisakaabli sisseviiguks tagapaneeli läbiviike. Ühendage maandus kaasasoleva maanduskaabli abil ja tagage piisav ventilatsiooniruum.

Soovitused

Paigutage korpus kuiva, hästi ventileeritavasse kohta ja vältige ventilatsiooniavade blokeerimist. Seinale kinnitamiseks kasutage seinamaterjalile sobivaid kinnitusvahendeid ja veenduge, et sein suudab kanda korpust koos selle maksimaalse 60 kg koormusega. Kasutage ülemistes/alumistes avades kaablihalduspaneele (nt harjapaneeli), et vähendada tolmu sissepääsu ja parandada kaablite korrastust.
