Seinale kinnitatav 12U rack-korpus Eaton SRW12USDP — 600,2×647,7×636,5 mm, IP20, must

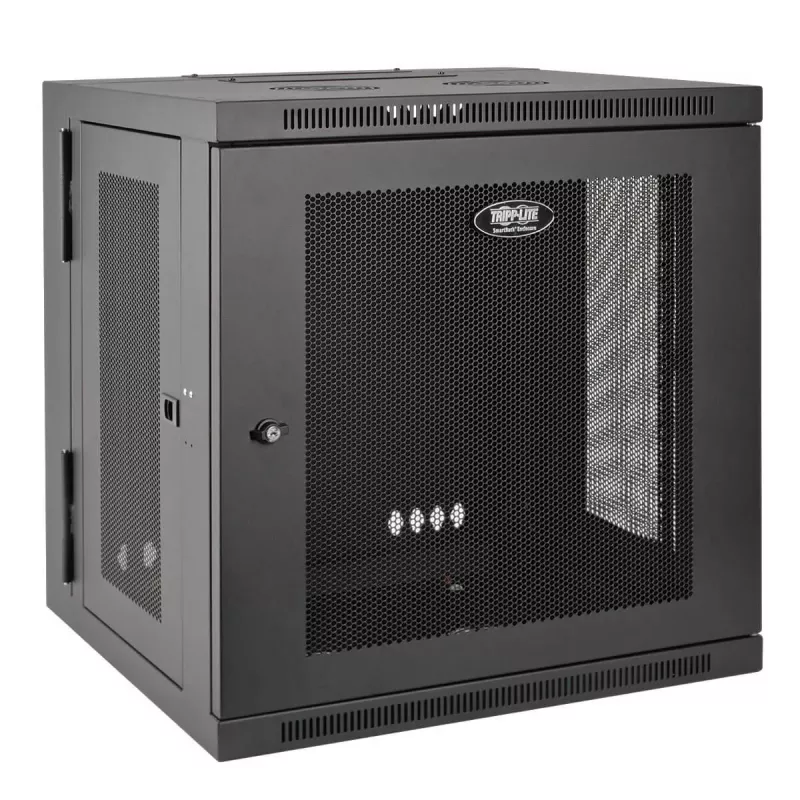

Eaton SRW12USDP SmartRack 12U UPS-sügavusega seinale kinnitatav rack-korpus on ehitatud majutama EIA-standardseid 19-tolliseid seadmeid piiratud põrandapinnaga kohtades. Tugevast terasest, musta pulbervärvitud viimistlusega kapp talub kuni 200 lb (90,7 kg) ja pakub IP20 kaitset. Selle mõõtmed on ligikaudu L 600,2 × S 647,7 × K 636,5 mm ning see sobib võrgukommutaatorite, UPS-süsteemide ja muude rack-seadmete jaoks, mis mahuvad 12U kõrgusesse ja UPS-sügavuse nõuetesse.

Eelised

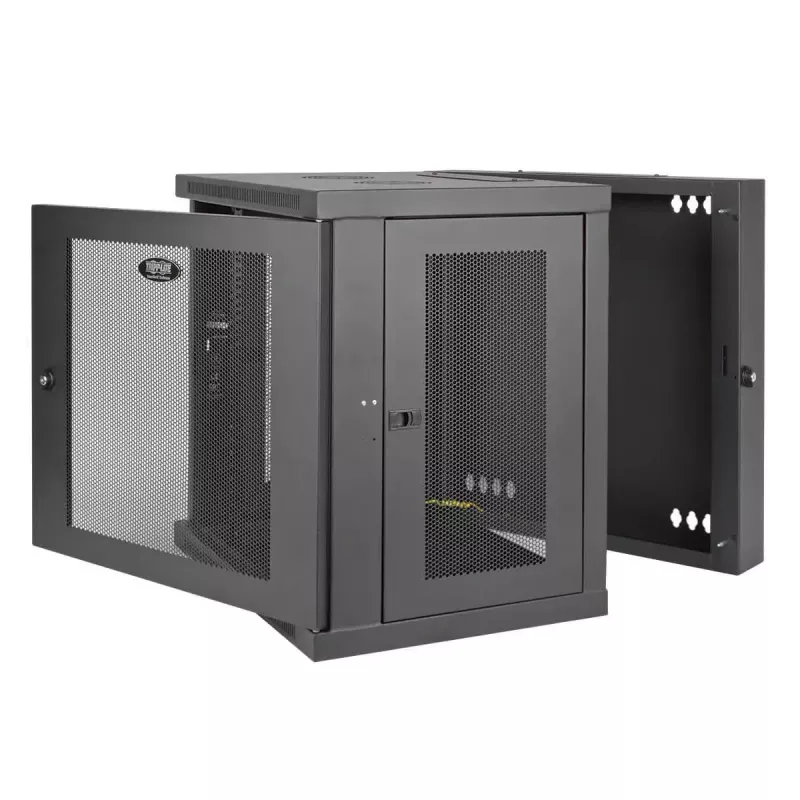

Korpus pööratakse seinast eemale tugeval hingel, mis võimaldab paigaldamise ja hoolduse ajal hõlpsat tagapoolset juurdepääsu. Ventileeritud esi-, üla-, ala- ja eemaldatavad külgpaneelid tagavad vaba õhuvoolu, aidates seadmeid jahutada. Uksed ja külgpaneelid lukustuvad, et vältida rikkumist või vargust, ning reversiivne ukse disain võimaldab vasak- või parempoolset avamist, pöörates kappi enne paigaldamist 180°. Nummerdatud rack-ruumid, kandilised ja 12-24 keermestatud kinnitusavad ning reguleeritavad vertikaalsed siinid (7/8-tolliste sammudega) lihtsustavad seadmete paigaldamist ja toetavad kuni 24,5 tolli sügavusi seadmeid. Kapp tarnitakse täielikult kokkupanduna ja seda saab seinale kinnitada või varustada valikulise ratastikukomplektiga (SRCASTER) liikuvuse tagamiseks.

Sobib

• Võrgu juhtmekappidesse ja telekommunikatsiooni serva asukohtadesse
• Jaemüügipunktidesse ja klassiruumidesse, kus põrandapinda on piiratud
• Väikestesse serveri- või UPS-paigaldistesse, mis nõuavad 12U UPS-sügavusega rack-ruumi
• Tagakontoritesse ja IT-kappidesse, kus on vaja turvalist, ventileeritud korpust

Põhiandmed

• Mudel: Eaton SRW12USDP
• Racki maht: 12U
• Välismõõtmed (L×S×K): 600,2 × 647,7 × 636,5 mm
• Maksimaalne kandevõime: 200 lb (90,7 kg)
• Sügavuse tugi: kuni 24,5 tolli (reguleeritavad vertikaalsiinid)
• IP-reiting: IP20
• Kaal: 28,8 kg
• Värvus: Must (pulbervärvitud teras)

Kasutamine

Kinnitage täielikult kokkupandud kapp sobivale seinakonstruktsioonile, kasutades vastava seinatüübi ja kapi kaalu jaoks ettenähtud kinnitusvahendeid. Kui soovite, et uks avaneks vastasküljele, pöörake kappi enne kinnitamist 180°. Suunake kaablid läbi üla- või alapordi ja kinnitage seadmed nummerdatud vertikaalsiinidele, kasutades etteantud kandilisi või 12-24 keermestatud auke; reguleerige siine 7/8-tolliste sammudega, et mahutada kuni 24,5 tolli sügavuseid seadmeid. Lukustage pärast paigaldamist esiuks ja külgpaneelid, et kaitsta seadmeid, ning jätke ventileeritavate paneelide ümber piisav õhuringlus.

Soovitused

Usaldusväärse paigalduse tagamiseks veenduge, et kinnitussein kannaks kapi ja paigaldatud seadmete koguraskust. Säilitage õhuringluseks vaba ruumi ning kaaluge vajadusel mobiilseks kasutamiseks valikulist SRCASTER ratastikukomplekti. Kontrollige regulaarselt lukke ja ventilatsiooniavasid ning järgige UPS- ja akupaigaldiste puhul tootja juhiseid.
