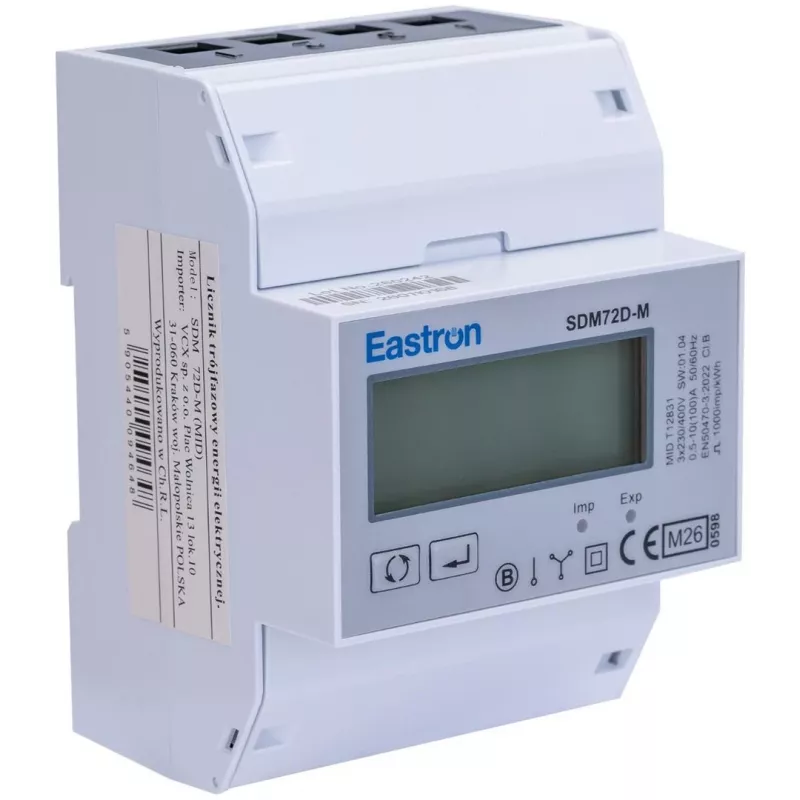

SDM 72 DM MID Three-Phase Energy Meter Modbus

SDM 72 DM MID on kompaktne, DIN-riiulile paigaldatav kolmefaasiline energiamõõtur, mis on ette nähtud aktiiv- ja reaktiivenergia täpseks mõõtmiseks kaubandus- ja tööstusrakendustes. Otsese ühendusega kuni 100A ja Modbus RTU suhtlusega võimaldab see sujuvat integreerimist energiahaldussüsteemidesse. MID sertifitseeritud (moodul B + D) arvelduseesmärkidel.

Eelised

Kõrge täpsusklass 1 (aktiiv) ja klass 2 (reaktiiv) tagab usaldusväärsed arveldusandmed. Taustvalgustusega LCD-ekraan tagab kõigi mõõdetud parameetrite selge lugemise. Kaks konfigureeritavat S0 impulssväljundit võimaldavad kaugseiret. Modbus RTU liides hõlbustab andmete logimist ja süsteemi integreerimist.

Sobib kasutamiseks

• Alammõõtmine kaubandushoonetes
• Tööstuslik energia jälgimine
• Päikesepaneelide süsteemi jälgimine
• Hoone haldussüsteemid (BMS)
• Kulude jaotamine ja arveldusrakendused

Peamised tehnilised andmed

• Mõõtmine: Kolmefaasiline (3-juhtmeline või 4-juhtmeline)
• Ühendus: Otsene kuni 100A
• Pinge: 3x230/400V AC, 50/60 Hz
• Täpsus: Klass 1 (IEC 62053-21) / Klass B (EN 50470-3) aktiiv; Klass 2 (IEC 62053-23) reaktiiv
• Side: Modbus RTU (RS485)
• Impulssväljund: 2x S0 (konfigureeritav)
• Ekraan: Taustvalgustusega LCD
• Paigaldus: DIN-riiul (EN 60715), 4 moodulit (72mm)
• Töötemperatuur: -25°C kuni +55°C
• IP kaitseaste: IP51 (esikülg), IP20 (klemmid)
• MID sertifikaat: Jah (moodul B + D)

Soovitused

Optimaalse jõudluse tagamiseks kasutage ühilduva Modbus põhiseadmega ja järgige paigaldusjuhendit. Mõõtur toetab nii 3-faasilist 4-juhtmelist kui ka 3-faasilist 3-juhtmelist konfiguratsiooni.
