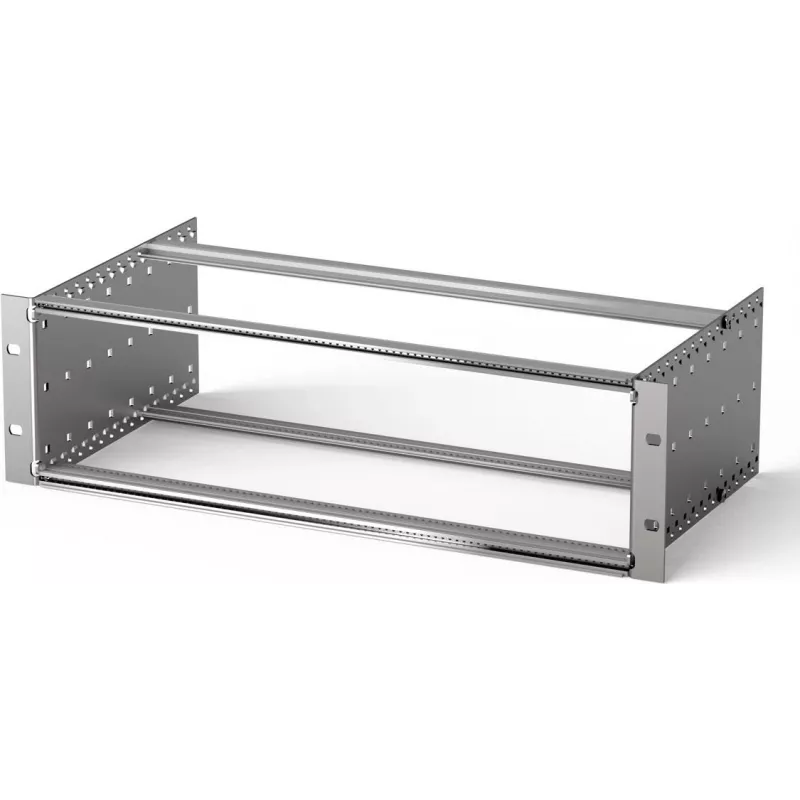

SCHROFF EuropacPRO Alamsüsteem 3U 84HP 295mm Sügavus Hõbedane 24564133

See SCHROFF EuropacPRO alamsüsteem pakub tugevat, täielikult kokkupandud 19-tollist korpust Eurocard-põhistele süsteemidele, ühendades 3U kõrguse, 84HP laiuse ja kompaktse 295 mm sügavuse kerge, kuid jäiga alumiiniumraamiga. Erinevalt üldistest avatud raamiga rack-lahendustest tarnitakse see täieliku komplektina, mis sisaldab külgpaneeli, esi- ja tagumisi horisontaalseinu, kinnitusklambreid ja kogu montaažitarvikuid, nii et saate ehitada professionaalse kaardikorpuse ilma lisakomponente hankimata.

Esiletõstmised

• 3U / 84HP vormitegur — sobib standardsetesse 19-tollistesse kappidesse ja mahutab kuni 160 mm sügavusi 3U Eurocard-kaarte
• Täpne alumiiniumkonstruktsioon: selge kromaatitud külgpaneelid ja anodiseeritud horisontaalseinad korrosioonikindluse ja puhta maanduse tagamiseks
• Tööriistavaba kokkupanek: kõik klambrid, kruvid ja joondusabivahendid on kaasas; spetsiaalseid tööriistu pole vaja
• Vastab standardile IEC 60297-3-101 — tagatud mõõtmete ühilduvus Eurocard- ja pistiküksuste standarditega
• Hõbedane viimistlus sulandub olemasolevasse rack-infrastruktuuri ja pakub neutraalset tausta oleku-LEDidele ja märgistusele

Igapäevases kasutuses

Alamsüsteem integreeritakse otse igasse 19-tollisesse rack'i või kappi. Kinnitage oma Eurocard-kaardid või pistiküksused esi- ja tagumistele horisontaalSeintele, kinnitage need standardsete kruvidega ja lükake kokkupandud üksus rack'i, kasutades kaasasolevaid kinnitusklambreid. 295 mm sügavus hoiab korpuse piisavalt madalana seinale kinnitatavate rack'ide või kitsaste kappide jaoks, mahutades samal ajal standardseid 160 mm Eurocard-kaarte koos ruumiga tagumise I/O ja kaabli marsruutimise jaoks. Alumiiniumist külgpaneelid on eelnevalt puuritud ventilatsiooni jaoks ja neid saab hõlpsasti eemaldada hoolduseks või kohandatud töötlemiseks.

Täielikud spetsifikatsioonid

• Bränd: SCHROFF
• Mudel: 24564133
• MPN: 24564133
• EAN: 4036088071898
• Tootetüüp: Alamsüsteem
• Seeria: EuropacPRO
• Rack-üksuse kõrgus: 3U
• Horisontaalne samm: 84 HP
• Üldine sügavus: 295 mm
• Kinnitusviis: 19-tolline rack-kinnitus
• Väline laius: 482,6 mm (19 tolli)
• Väline kõrgus: 133,35 mm (3U)
• Sisemine laius kaartidele: 426,72 mm (84 HP)
• Külgpaneeli materjal: Alumiinium
• Horisontaalseina materjal: Alumiinium
• Külgpaneeli viimistlus: Selge kromaatitud
• Horisontaalseina viimistlus: Anodiseeritud
• Standardile vastavus: IEC 60297-3-101
• Rakendus: Korpuse Eurocard-kaartidele ja pistiküksustele
• Kaasasolev riistvara: Külgpaneelid, horisontaalseinad (esi/taga), tagumised horisontaalseinad, kinnitusklambrid, montaažimaterjal
• Ühilduvus: Eurocard-formaat
• Värv: Hõbedane

Lõplik märkus

Täielik, standarditele vastav alamsüsteem, mis säästab inseneritöö aega ja tagab puhta, professionaalse paigalduse teie Eurocard-põhisele elektroonikale.
