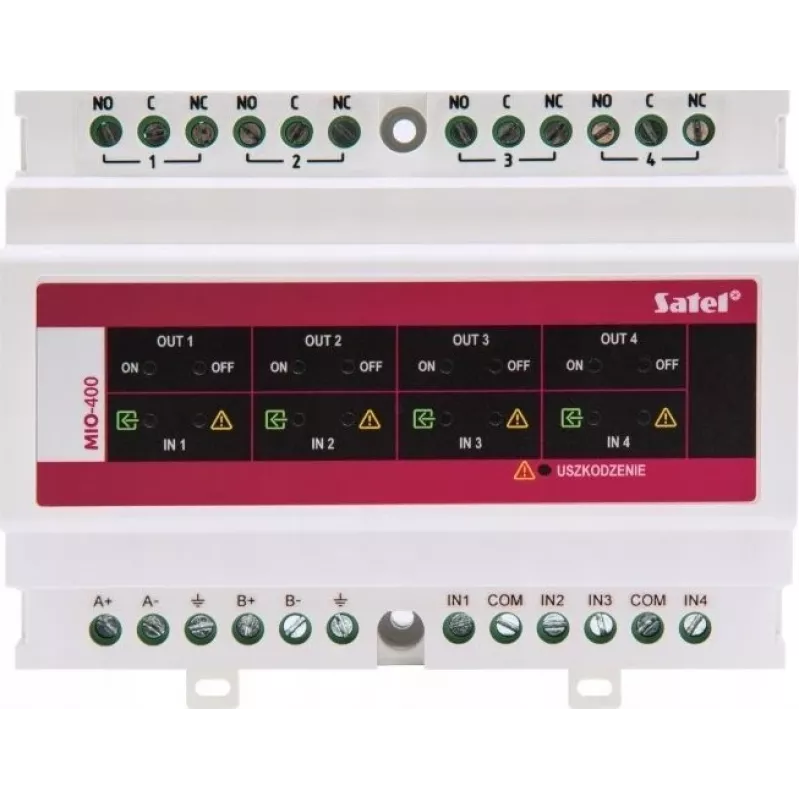

SATEL Tavasisendite ja -väljundite moodul (aadresseeritavale juhtpaneelile) MIO-400

SATEL MIO-400 on tavasisendite ja -väljundite moodul, mis on ette nähtud integreerimiseks SATELi aadresseeritavate tulekahjusignalisatsiooni juhtpaneelidega. See pakub nelja järelevalvega tavalist sisendit tuvastite ja käsitsi teadustajate ühendamiseks ning kahte potentsiaalivaba releeväljundit väliste seadmete juhtimiseks. Moodul on tarkvaraliselt konfigureeritav juhtpaneeli kaudu ning toetab pinnale või DIN-riiulile paigaldamist.

Eelised

Usaldusväärne tavapäraste tuvastustsoonide jälgimine aadresseeritavas süsteemis; paindlikud releeväljundid abijuhtimiseks; lihtne konfigureerimine ilma füüsilise adresseerimiseta; kompaktne disain ruumi kokkuhoiuks.

Sobib kasutamiseks

• Tulekahjusignalisatsioonisüsteemid, mis vajavad laiendamist tavapäraste tuvastustsoonidega
• Tavaliste tuvastite (suitsu-, kuumus-, käsitsi teadustajad) integreerimine SATELi aadresseeritavatesse paneelidesse
• Väliste seadmete (nt uste avajad, siibrid või signaliseerimisseadmed) juhtimine

Peamised tehnilised andmed

• Mooduli tüüp: Tavasisendite/-väljundite moodul
• Tavasisendite arv: 4
• Sisendliini järelevalve: Jah (EOL-takisti jälgimine)
• Releeväljundite arv: 2
• Releeväljundi tüüp: Potentsiaalivaba (kuivkontakt)
• Relee kontaktide nimiväärtus: 30 V DC / 1 A
• Toiteallikas: Aadresseeritavast silmusest
• Ooterežiimi voolutarve: 0,5 mA
• Häirevoolutarve: 1,5 mA (releed aktiivsed)
• Töötemperatuuri vahemik: -10°C kuni +55°C
• Suhteline õhuniiskus: 25% kuni 93% (mittekondenseeruv)
• Korpuse materjal: Plastik
• Paigaldus: Pinnale või DIN-riiulile
• Standarditele vastavus: EN 54-18
• Adresseerimismeetod: Tarkvaraliselt konfigureeritav juhtpaneeli kaudu

Soovitused

Kasutage koos SATELi aadresseeritavate paneelidega nagu CSP-1004, CSP-1008 või CSP-1016. Veenduge, et EOL-takistite väärtused vastavad paneeli tootja spetsifikatsioonidele. Välistingimustes paigaldamisel kaitske otsese niiskuse eest.
