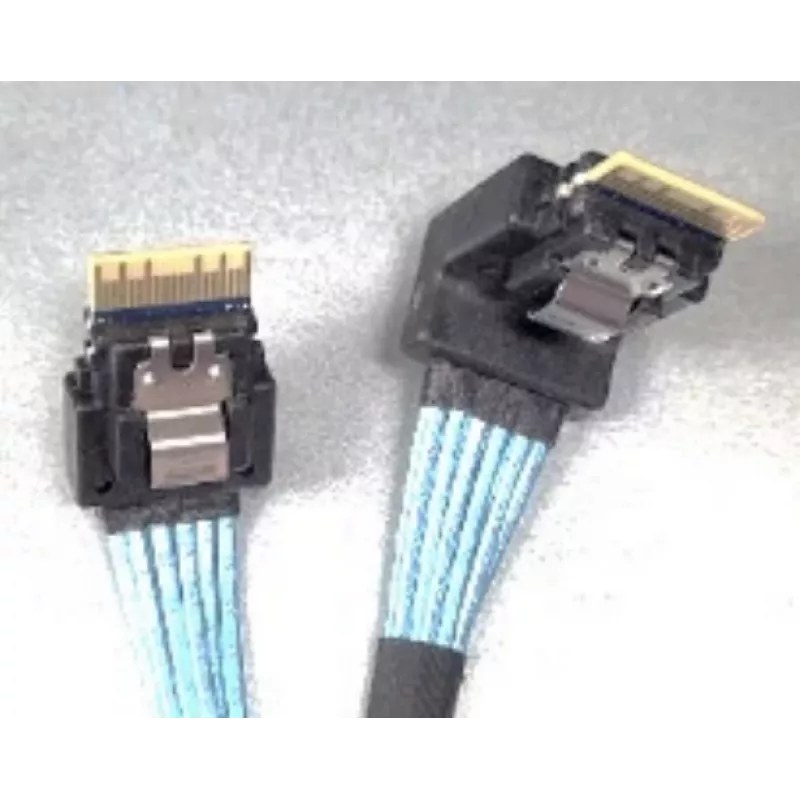

SAS-kaabel Intel CYPCBLSL112KIT

Kaablikomplekt Intel CYPCBLSL112KIT 1U 12 × 2,5” süsteemile (M50CYP1UR212) pakub SlimSAS-jagajaühendusi, et toetada PCIe NVMe draive esipaneeli draivisahtlis. Komplekt sisaldab nelja erineva pikkusega jagajakaablit, mis ühendavad Inteli serveriplaadi SlimSAS-protsessoriühendused HSBP SlimSAS SSD-ühendustega, võimaldades korrektset marsruutimist ja ühenduvust NVMe SSD-de jaoks määratud Inteli serveriplatvormil.

Eelised

Intel CYPCBLSL112KIT sisaldab sihipäraseid SlimSAS-jagajakaableid, mis sobivad Inteli Server M50CYP ja Server Board M50CYP ühenduste paigutusega, tagades ühilduvuse ja õige signaali marsruutimise. Kaasas on mitu kaablipikkust, et mahutada sisemine kaablimarsruut 1U korpuses ja minimeerida üleliigset kaabli lõtku. Komplekt toetab PCIe NVMe draive esipaneeli draivisahtlis, teisendades ja jaotades SlimSAS-linke vastavatele HSBP SSD-ühendustele.

Sobib

• 1U 12 × 2,5” Intel M50CYP serverisüsteemid, mis vajavad esipaneeli NVMe-draivi ühenduvust
• Serveriplaadi SlimSAS-protsessoriühenduste ühendamine HSBP SlimSAS SSD-ühendustega
• Serveri hooldus või uuendused, kus on vaja sobivat Inteli MPN CYPCBLSL112KIT ühenduste paigutust

Peamised tehnilised andmed

• Tootja: Intel
• MPN: CYPCBLSL112KIT
• EAN: 5032037213141
• Ühilduv platvorm: Intel Server M50CYP / Server Board M50CYP
• Eesmärk: SlimSAS-jagajakaablid PCIe NVMe draivide toetamiseks esipaneeli draivisahtlis
• Kaasasolevad kaablid ja pikkused: 1 × 412/420 mm, 1 × 400/392 mm, 1 × 350/342 mm, 1 × 312/320 mm (jagajakaablid)

Kasutamine

Tuvastage vastavad SlimSAS-ühendused serveriplaadil (CPU0 ja CPU1 A–D) ning HSBP SlimSAS SSD-ühendused, mis on märgitud SSD0–11 jaoks. Marsruutige iga jagajakaabel serveriplaadi ühenduste paarilt sobivale HSBP SSD-ühendusele vastavalt loetelule: 412/420 mm CPU0 A/B-st SSD0-1-le, 400/392 mm CPU1 C/D-st SSD10-11-le, 350/342 mm CPU0 C/D-st SSD2-3-le ja 312/320 mm CPU1 A/B-st SSD8-9-le. Veenduge, et ühendused on täielikult kinnitatud, ja kinnitage üleliigne kaabel, et vältida õhuvoolu takistamist. Lülitage süsteem välja ja järgige standardseid elektrostaatilise laengu (ESD) ettevaatusabinõusid kaablite paigaldamisel või eemaldamisel.

Soovitused

Kasutage Intel CYPCBLSL112KIT ainult määratud Intel M50CYP 1U 12 × 2,5” konfiguratsioonis ja järgige serveri dokumentatsiooni ühenduste vastendamiseks. Kontrollige püsivara ja BIOS-i seadeid NVMe toe osas ning valideerige draivi tuvastamine pärast paigaldamist.
