SAS-kaabel MICROCHIP 2305300-R SlimSAS ×8 (SFF-8654) 2× 4SFF-8639 (U.3) 0,8 m Must

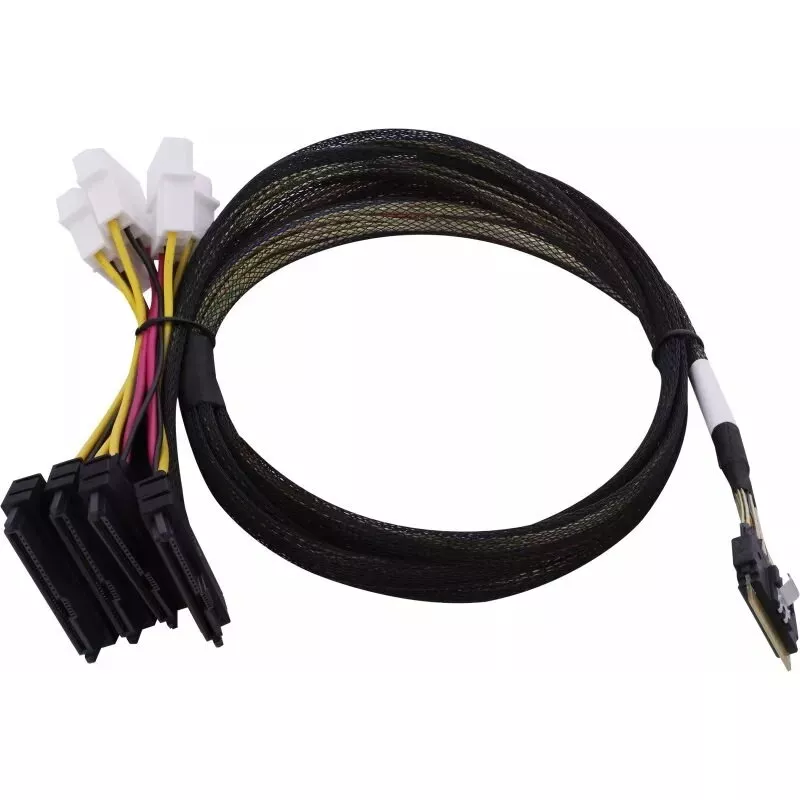

Microchip Technology SlimSAS ×8 (SFF-8654) 2× 4SFF-8639 (U.3) 0,8 m kaabel on sisemine suure tihedusega ühenduslüli, mis on mõeldud otseühendusega serveri- ja salvestusrakendustele. Kaablil on ühes otsas SlimSAS ×8 SFF-8654 pistik ja teises otsas kaks 4SFF-8639 (U.3) pistikut, võimaldades ühendust hostiadapterite ja U.3 salvestuskettaste või taustaplaatide vahel. Selle 0,8 m pikkus ja kompaktne must ümbris mitmevärvilise sisejuhtmestikuga muudavad selle sobivaks korrapäraseks paigalduseks riiulites ja korpustes, toetades samal ajal kolmerežiimilist tööd SAS-, SATA- ja NVMe-seadmetega.

Eelised

Kaabel pakub ühe kaabliga lahendust SlimSAS ×8 liidese jagamiseks kaheks U.3 4-realiseks pistikuks, vähendades hostiadapteritel vajalike portide arvu ja lihtsustades sisemist kaabeldust. Selle SFF-8654 ja SFF-8639 vormitegurid on tööstusstandardid, mis tagavad ühilduvuse kaasaegsete serveri- ja salvestus-taustaplaatidega. 0,8 m pikkus tasakaalustab ulatust ja signaali terviklikkust tihedates serverikeskkondades ning mitmesooneline sisejuhtmestik toetab usaldusväärset kiiret andmeedastust SAS-, SATA- ja NVMe-protokollide kaudu.

Sobib kasutamiseks

• SAS/SATA/NVMe hostiadapterite ühendamiseks SlimSAS ×8 portidega U.3 (4SFF-8639) ketaste või taustaplaatidega
• Sisemine kaabeldus riiuliserverites, salvestuskorpustes ja JBOD-seadmetes
• Uuendus- või asenduskaabeldus andmekeskuse salvestussüsteemides, mis nõuavad kolmerežiimilist ühenduvust

Peamised spetsifikatsioonid

• Pistik A: SlimSAS ×8 (SFF-8654) sisemine pistik
• Pistik B: 2 × 4-realist SFF-8639 (U.3) sisemist pistikut
• Toetatud protokollid: SAS, SATA, NVMe (kolmerežiimiline ühilduvus)
• Kaabli pikkus: 0,8 m
• Kaabli ümbrise värv: must mitmevärvilise sisejuhtmestikuga
• Rakendus: sisemine otseühendusega serveri- ja salvestusühendus

Kasutamine

Lülitage server või salvestuskorpus tootja protseduuride kohaselt välja enne kaabli paigaldamist. Sisestage SlimSAS ×8 (SFF-8654) pistik hostiadapteri või HBA SlimSAS porti ja ühendage kaks 4SFF-8639 (U.3) pistikut vastavate ketta- või taustaplaadi pistikutega, tagades õige suuna ja kindla ühenduse. Paigutage kaabel nii, et vältida teravaid painutusi ja hoida see eemal kuumadest komponentidest või liikuvatest osadest. Pärast paigaldamist lülitage süsteem sisse ja kontrollige seadme tuvastamist püsivaras või operatsioonisüsteemi salvestushalduse utiliitides.

Soovitused

Optimaalse signaali terviklikkuse tagamiseks vältige kaabli tihedat keerdumist või murdmist ning hoidke pikkus soovitatud korpuse marsruutimisteedes. Kasutage süsteemides, mis toetavad kolmerežiimilisi U.3 pistikuid, et tagada ühilduvus SAS-, SATA- ja NVMe-ketaste vahel, ning konsulteerige serveri või taustaplaadi dokumentatsiooniga õige pordi kaardistamise ja vajalike püsivara seadete osas.
