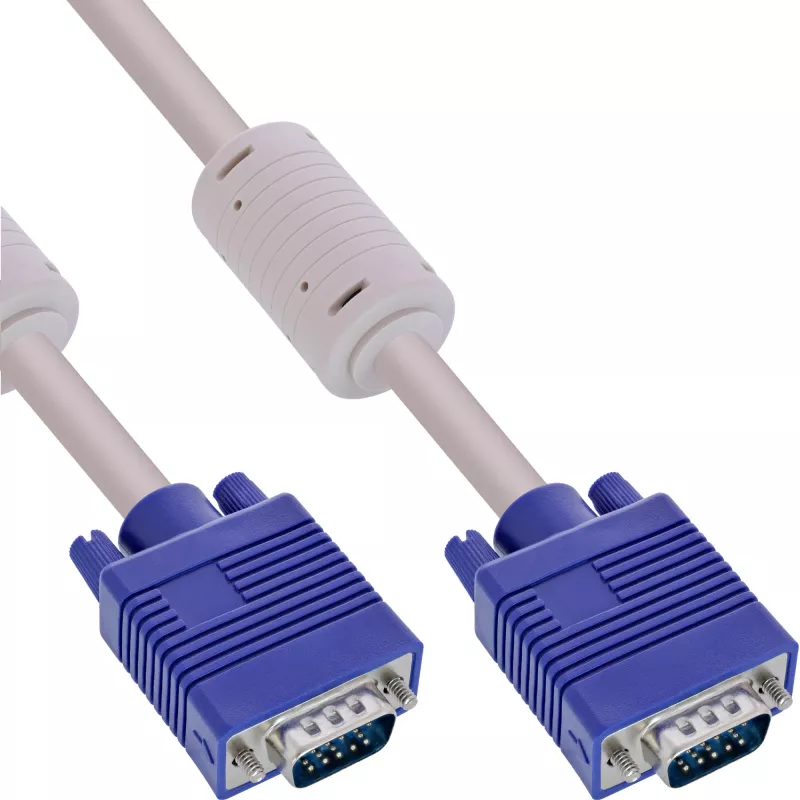

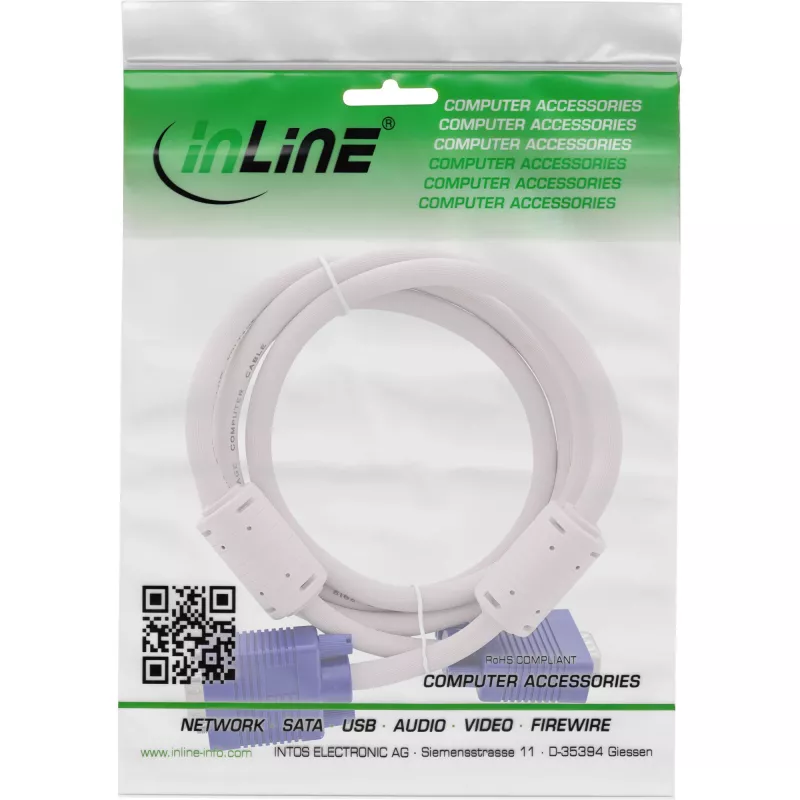

S-VGA kaabel InLine 17803 15 HD isane/isane hall 0.3m

S-VGA kaabel InLine 17803 (15 HD isane/isane, hall, 0,3 m) on lühike monitorikaabel analoogvideosignaali edastamiseks arvuti graafikakaardi ja SVGA monitori või projektori vahel. Kaabel kasutab RGB-signaalide jaoks kolme üksikvarjestatud koaksiaaljuhti ning seitse andmesidejuhet ja rakendab 1:1 ühendust 15-kontaktiliste D-Sub pistikute vahel (PIN 9 ei ole ühendatud). Pistikukorpused on sinised, vastavalt PC99 standardile, et hõlbustada pordi tuvastamist.

Eelised

Topeltvarjestus ja eraldi koaksiaalliinid RGB-kanalitele vähendavad häireid ja aitavad säilitada signaali terviklikkust lühikesel 0,3 m pikkusel. Standarditud 15-kontaktilised D-Sub isane-isane pistikud pakuvad ühilduvust arvutite, monitoride ja projektorite SVGA-portidega. Kompaktne 0,3 m kaabel sobib kitsastesse paigaldustesse, kus on vaja lühikesi ja usaldusväärseid videoühendusi.

Sobib

• Lauaarvuti graafikakaardi ühendamiseks SVGA monitoriga
• Sülearvuti või meediumipleieri (SVGA väljundiga) ühendamiseks projektoriga
• Lühikesteks videoühendusteks tööjaamades või konverentsiruumides

Peamised andmed

• Kaabli pikkus: 0,3 m
• Pistikud: 15-kontaktiline HD (VGA / D-Sub) isane isasele
• Juhtmestik: 1:1 ühendused (PIN 9 ei ole ühendatud)
• Sisemine konstruktsioon: 3 üksikvarjestatud koaksiaalliini (RGB) + 7 andmesidejuhet
• Varjestus: topeltvarjestatud kaablistruktuur
• Värvus: beežid pistikukorpused siniste PC99-värviliste pistikuümbrustega

Kasutusjuhend

Ühendage üks 15-kontaktiline D-Sub isane pistik seadme SVGA väljundisse ja teine pistik monitori või projektori SVGA sisendisse. Kinnitage pistikud, keerates kummalgi pistikul pöidlakruvid kinni, et tagada stabiilne mehaaniline ja elektriline ühendus. Analoog SVGA signaali edastamiseks pole draivereid vaja.

Soovitused

Kasutage seda 0,3 m InLine S-VGA kaablit lühikesteks otseühendusteks, kus minimaalne kaabli pikkus vähendab signaali halvenemist; vältige kaabli vedamist kõrgepingeliste elektriliinide läheduses, et minimeerida häireid.
