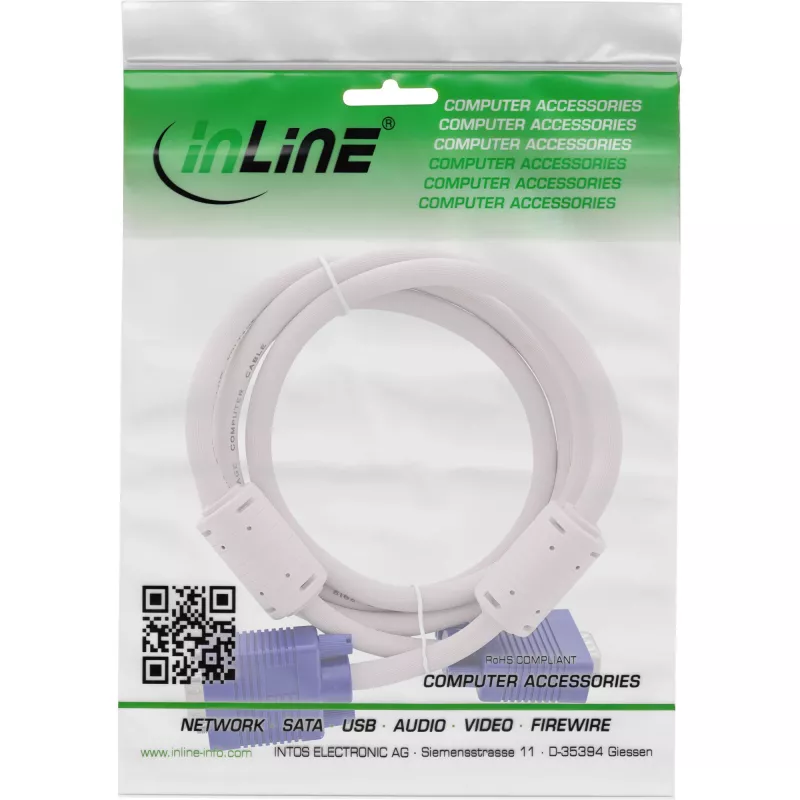

S-VGA kaabel InLine 17718 15 HD hall isane-isane 5 m

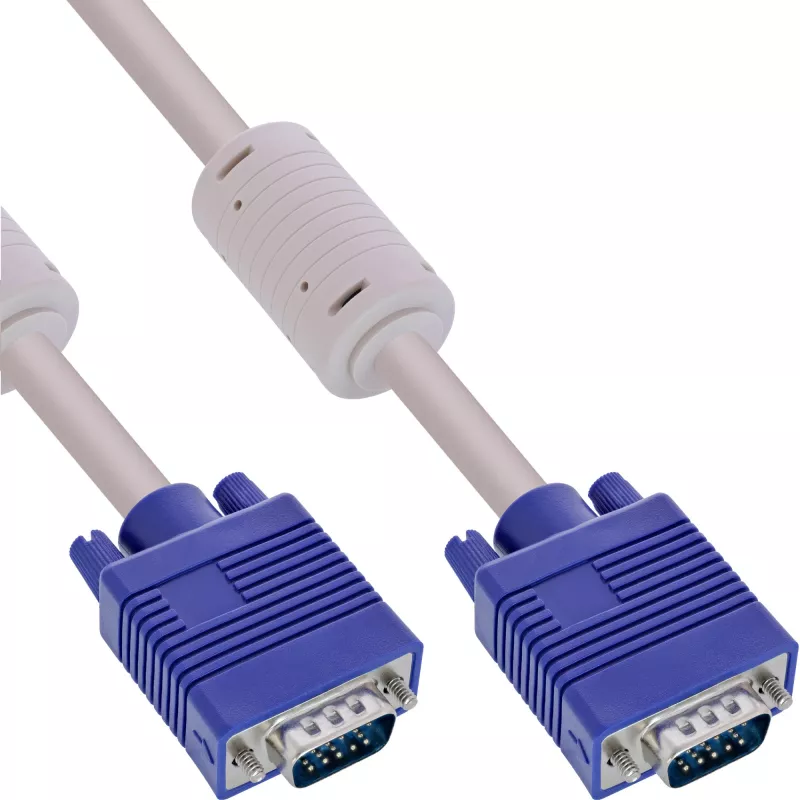

InLine S-VGA kaabel 17718 on 5 m pikkune isane-isane videokaabel, mis on mõeldud analoog-SVGA ühenduste jaoks. See kasutab RGB kanalite jaoks kolme ühe varjestusega koaksiaaljuhti pluss seitset andmeliini ning topelt üldvarjestust häirete vähendamiseks. Kaabel on varustatud 15-kontaktiliste SVGA pistikutega (1:1 juhtmestus), millel on 9. kontakt jäetud ühendamata, ja kullatud kontaktidega usaldusväärse signaaliedastuse tagamiseks; pistikukorpused on sinised vastavalt PC99 standardile, et lihtsustada pordi tuvastamist.

Eelised

Kaabel tagab stabiilse analoogvideo edastuse spetsiaalsete koaksiaal-RGB juhtide ja täiendavate andmeliinide kaudu. Topeltvarjestus vähendab elektromagnetilisi häireid ja ülekostet ning kullatud kontaktid parandavad kontakti usaldusväärsust ja korrosioonikindlust. 5 m pikkus pakub paindlikkust tavaliste monitoride, projektorite ja tööjaama paigutuste jaoks ning PC99 värvitud pistikud aitavad tagada õige ühenduse.

Sobib

• SVGA monitoride ühendamiseks arvutite või graafikakaartidega
• Projektorite ühendamiseks, millel on 15-kontaktiline VGA/SVGA sisend
• Tööjaama seadistustesse, kus on vaja 5 m kaablit

Peamised spetsifikatsioonid

• Kaabli pikkus: 5 m
• Pistiku tüüp: 15-kontaktiline SVGA (isane-isane), 1:1 juhtmestus, kontakt 9 pole ühendatud
• Juhid: 3 ühe varjestusega koaksiaalliini (RGB) + 7 andmeliini
• Varjestus: topelt üldvarjestus
• Kontaktid: kullatud
• Toote värvus: beež/hall

Kasutusjuhend

Leidke allikaseadme ja kuva SVGA (VGA) pordid, joondage 15-kontaktilised pistikud ja sisestage need kindlalt vastavatesse portidesse. Kinnitage pistikukorpuste kruvid, et vältida juhuslikku lahtiühendamist. Kasutage 5 m kaablit juhtimiseks seadmete vahel, vältides järske painutusi; paigutage kaabel võimalusel eemale tugevatest elektrilise müra allikatest.

Soovitused

Parima signaalikvaliteedi tagamiseks vältige kaabli paralleelset paigaldamist suure voolutugevusega toiteliinidega ja hoidke pistikud puhtad. Kui mõne teise liidese jaoks on vaja adapterit või muundurit, kontrollige enne kasutamist ühilduvust analoog-RGB signaalidega.
