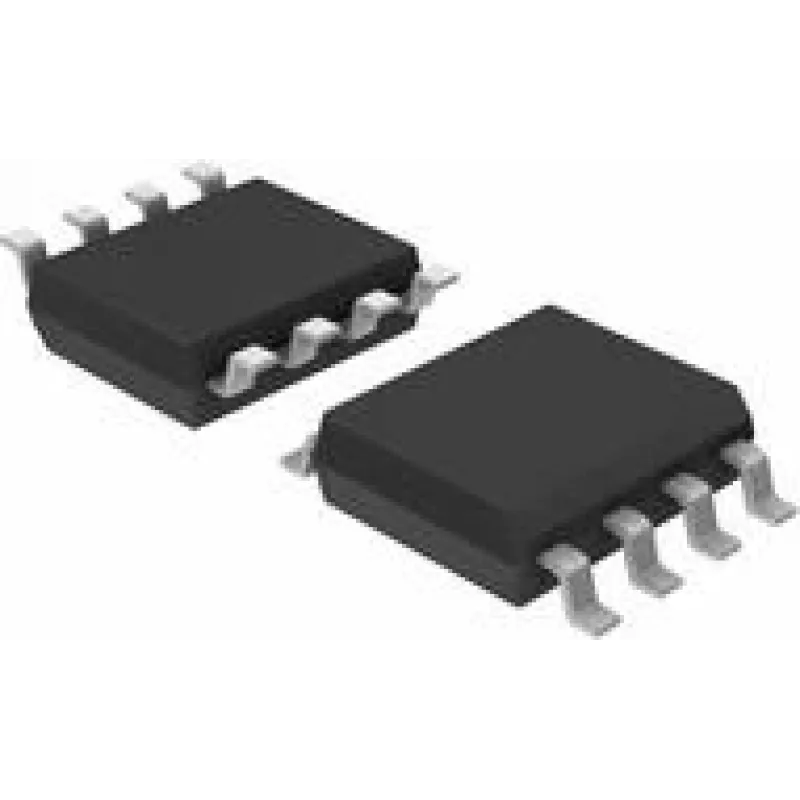

RS-485 saatja-vastuvõtja Texas Instruments SN65HVD1781DR SOIC-8, 1/1 draiver/vastuvõtja

Texas Instrumentsi SN65HVD1781DR on RS-485 diferentsiaalsaatja-vastuvõtja SOIC-8 korpuses, mis sisaldab ühte draiverit ja ühte vastuvõtjat. See on konstrueeritud pool- või täisdupleksse jadasiini side jaoks ning pakub töökindlat diferentsiaalsignaali, mis sobib tööstuslike ja manussüsteemide andmesideliinidele. Komponent toetab mitmikhargtopoloogiaid ja pikamaaandmeedastust, olles immuunne ühisrežiimi müra suhtes, mis on tüüpiline juhtimis- ja automaatikasüsteemides.

Eelised

Saatja-vastuvõtja pakub kompaktset SOIC-8 jalajälge plaadiintegreerimiseks, ühendades draiveri ja vastuvõtja funktsioonid ühes seadmes, et vähendada komponentide arvu. Selle diferentsiaalsignaalimine parandab mürakindlust ja võimaldab usaldusväärset sidet pikkadel kaablilõikudel. Seade ühildub standardsete RS-485 võrkudega ja on mõeldud vastama tööstusliku jadaside nõuetele, tagades prognoositavad vastuvõtuläved ja draiveri väljundtasemed koostalitlusvõime saavutamiseks.

Sobib

• Tööstuslikud juhtimisvõrgud ja programmeeritava loogikakontrolleri (PLC) lingid
• Manussüsteemid, mis nõuavad töökindlat jadasidet
• Mitmikhargsiini topoloogiad ja sensorivõrgud
• Pikamaaandmeedastus keerdpaarkaablite kaudu

Peamised spetsifikatsioonid

• Korpus: SOIC-8 pindmontaaž
• Kanali konfiguratsioon: üks draiver ja üks vastuvõtja (1/1)
• Liidese standard: RS-485 diferentsiaalsignaalid
• Töörežiim: toetab pooldupleks- ja täisduplekssüsteeme (sõltuvalt siini ühendusest ja suunajuhtimisest)
• Signaali tüüp: diferentsiaal-andmeliinid parema ühisrežiimi müra summutamiseks
• Tüüpiline rakenduskeskkond: tööstuslikud ja manustatud andmesidelingid

Kasutamine

Paigaldage SOIC-8 saatja-vastuvõtja PCB-le vastavalt tootja soovitatud jalajäljele ja suunale. Ühendage diferentsiaalsed A- ja B-liinid siini kaabeldusega (keerdpaar) ja rakendage liini lõppudes sobivad lõputakistid peegelduste minimeerimiseks. Tagage stabiilne toitepinge seadme määratud vahemikus ning suunake maandus- ja toitejäljed müra vähendamiseks. Pooldupleks-tööks rakendage suunajuhtimist seadme lubamis-/draiverijuhtviikude abil; täisdupleksi jaoks ühendage eraldi draiveri ja vastuvõtja paarid vastavalt. Järgige soovitatud paigutustavasid ja paigutage lahtisidestuskondensaatorid toiteviikude lähedusse.
