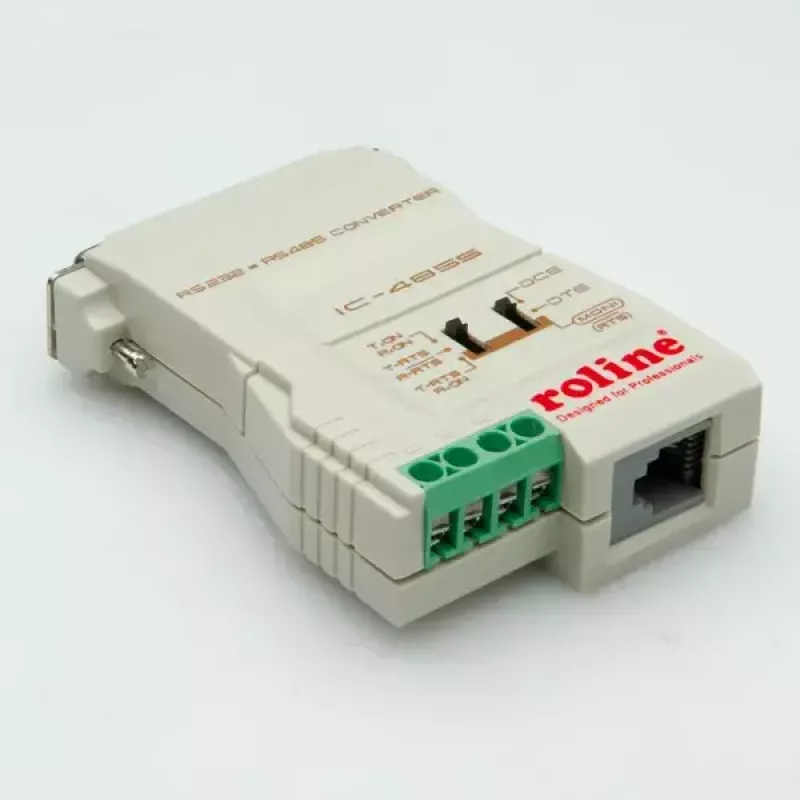

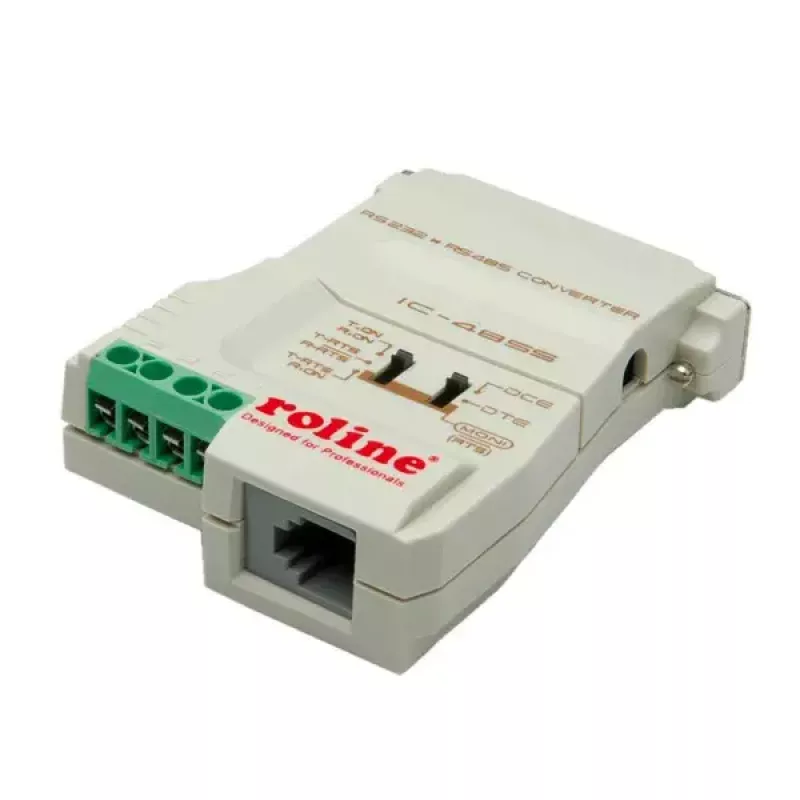

Roluline RS232-RS485 muundur ROLINE 12.02.1028

ROLINE RS232-RS485 muundur (mudel 12.02.1028) pakub kompaktset ja töökindlat lahendust RS232-seadmete ühendamiseks RS485-võrkudega. Halli plastkorpuses muundur toetab täisdupleks-andmeedastust üle nelja liini ja muundab ainult andmeliinid. Toiteks on vaja välist võrguadapterit (kaasas) ning see on ette nähtud lühikese distantsi jaoks, ilma galvaanilise isolatsioonita ühenduste jaoks tööstus- või kontorikeskkondades.

Eelised

Muundur toetab reguleeritavat DCE/DTE konfiguratsiooni ja täisdupleksedastust üle nelja liini, võimaldades paindlikku integreerimist erinevate jadaseadmetega. 25-kontaktiline pesa RS232 poolel tagab ühilduvuse standardsete RS232-pistikutega, samas kui vastupidav plastkorpus pakub mehaanilist kaitset. Seadmega on kaasas 9 V alalisvoolu, 300 mA toiteadapter ja käsiraamat kiireks seadistamiseks.

Sobib

• RS232-seadmete ühendamiseks RS485-võrkudesse lühikese distantsi paigaldistes
• Tööstuslikele juhtimissüsteemidele ja automaatikaseadmetele, mis nõuavad täisduplekssidendust
• Kontoriseadmete ja pärandsüsteemide integreerimiseks

Peamised spetsifikatsioonid

• Liidese muundamine: RS232 RS485-ks
• Mudel: ROLINE 12.02.1028
• Täisdupleksedastus üle 4 liini
• DCE/DTE reguleeritav

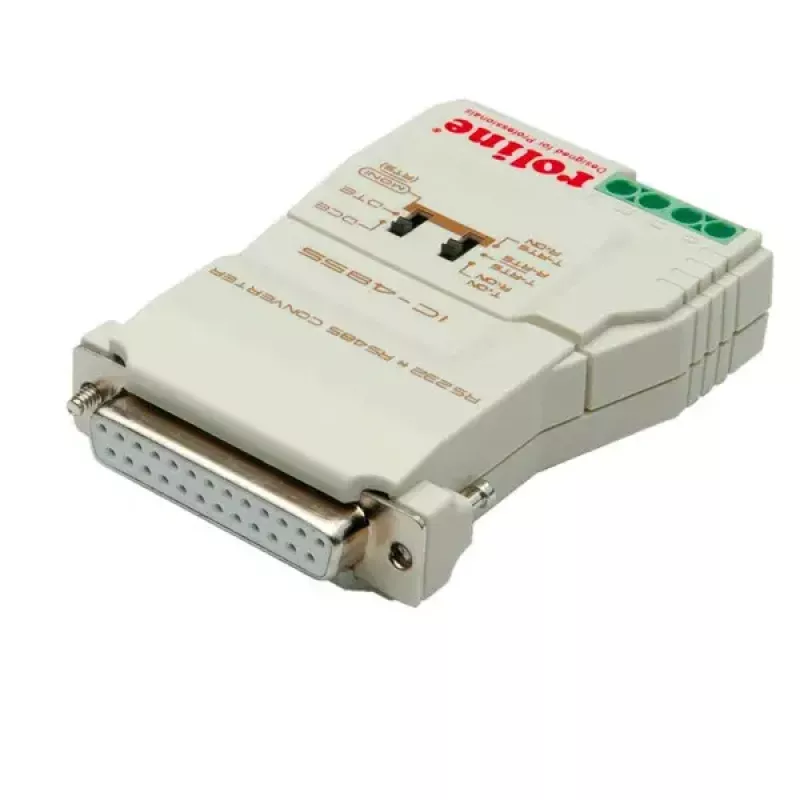

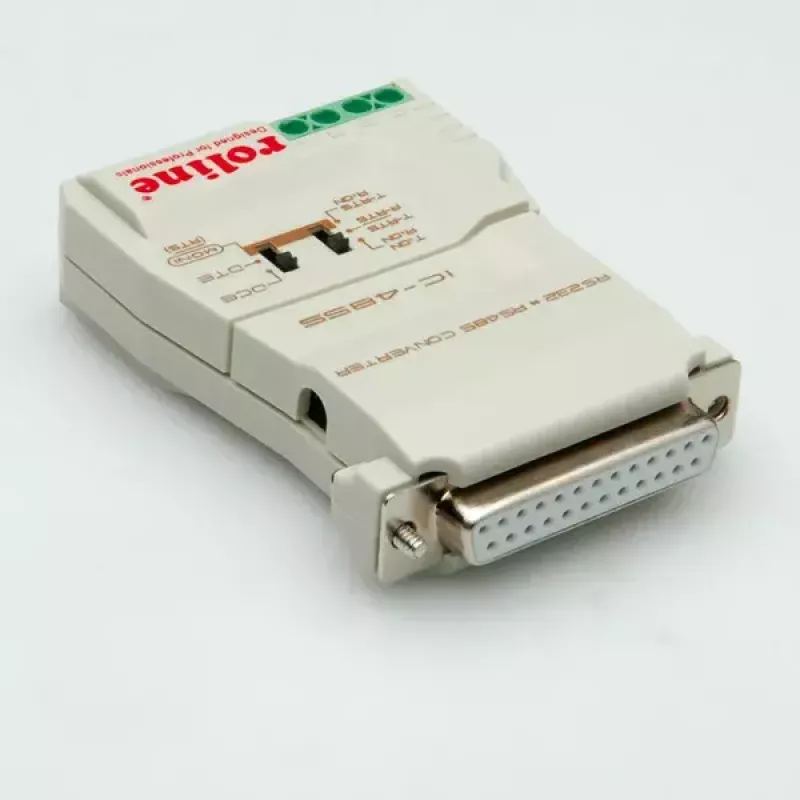

• RS232-pistik: 25-kontaktiline pesa
• Toiteallikas: väline võrguadapter 9 V DC, 300 mA (kaasas)
• Toote värvus: Hall
• Galvaaniline isolatsioon: puudub (sobib lühikese distantsi ühendustele)

Kasutamine

Ühendage RS232-seade 25-kontaktilisse RS232-pessa ja ühendage RS485-liinid vastavalt oma võrgutopoloogiale. Seadistage muundur DCE või DTE režiimi, nagu ühendatud seadmed nõuavad. Ühendage kaasasolev 9 V DC, 300 mA adapter seadme toiteks. Kontrollige signaali suunda ja edastuskiiruse seadeid mõlemas otsas, et tagada usaldusväärne täisdupleksside.

Soovitused

Kasutage muundurit lühikese distantsi ühendusteks ja sama maanduspotentsiaali korral, kuna seade ei paku galvaanilist isolatsiooni. Veenduge õiges DCE/DTE seadistuses ja sobitage edastuskiirused stabiilse andmeedastuse tagamiseks. Vältige karmi elektrilist keskkonda või pikki kaabliühendusi, kus isolatsioon oleks vajalik.
