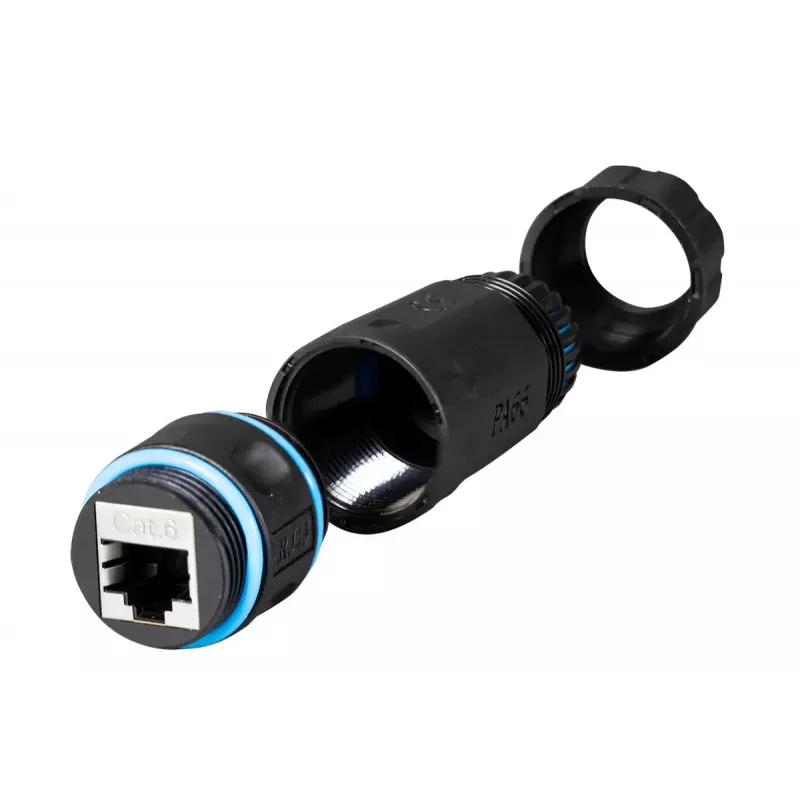

RJ45 Cat.6 IP68 adapter EFB Elektronik mudel IP68DFKRJ45WP — veekindel Etherneti konnektor

EFB Elektronik RJ45 Cat.6 IP68 adapter on välitingimustesse mõeldud veekindel kaablikonnektor integreeritud Cat.6 RJ45 pesaga, mõeldud otse maasse paigaldamiseks ja avatud paigaldusteks. See toetab andmeedastust kuni 250 MHz (ISO/IEC 11801 klass E) ja kiirust kuni 5 Gbit/s, pakkudes tihendatud ühenduspunkti võrgukaablitele rasketes keskkonnatingimustes.

Eelised

Konnektor pakub IP68 kaitset usaldusväärse veekindluse ja tolmukindluse tagamiseks, lihtsat paigaldusprotsessi ja kompaktset korpust (121,5 mm × 28 mm). See mahutab kaabli läbimõõdu vahemikus 4,5 mm kuni 10 mm, sisaldab M16 kaabli läbiviigutihendit ning on ette nähtud maksimaalseks pingeks 125 V ja voolutugevuseks kuni 1,5 A. Integreeritud Cat.6 pesa lihtsustab ühendamist, ilma et sisemine ühendus keskkonnaga kokku puutuks.

Sobib

• Välistingimustes Etherneti ühendustele, mis vajavad veekindlaid ühendusi
• Otse maasse paigaldatavate võrgukaablite ühendustele
• Ajutistele või püsivatele paigaldustele märgades või tolmunud kohtades
• Välikasutustele, kus on vaja Cat.6 kaabli lihtsat ühendamist

Peamised tehnilised andmed

• Kaitseaste: IP68
• Konnektori tüüp: Integreeritud Cat.6 RJ45 pesa
• Standardid: ISO/IEC 11801 klass E (kuni 250 MHz)
• Andmeedastuskiirus: kuni 5 Gbit/s
• Pinge/vool: max. 125 V, max. 1,5 A
• Kaabli läbiviigutihend: M16
• Toetatud kaabli läbimõõt: 4,5 mm – 10 mm
• Mõõtmed (P × L): 121,5 mm × 28 mm

Kasutamine

Ettevalmistage Etherneti kaabel, eemaldades väliskest vastavalt konnektori sisestussügavusele, sisestage kaabel läbi M16 kaabli läbiviigutihendi ja ühendage juhtmed integreeritud Cat.6 RJ45 pesasse, järgides standardset juhtmestikku (TIA/EIA 568). Pingutage tihend, et tagada veekindel sulgus, ja sulgege korpus vastavalt tootja juhistele. Pärast paigaldamist kontrollige ühendust ja testige võrgu jõudlust.

Soovitused

Pikaajalise töökindluse tagamiseks veenduge, et konnektor on paigaldatud kindlaksmääratud läbimõõduvahemikku (4,5–10 mm) jäävatele kaablitele ja et M16 tihend on korralikult pingutatud. Vältige mehaanilist pinget RJ45 pesale ja kontrollige tihendeid perioodiliselt keskkondades, mis on allutatud tugevale niiskusele või pinnase liikumisele.
