RJ-45 pistikupesa Telegärtner J00020A0505

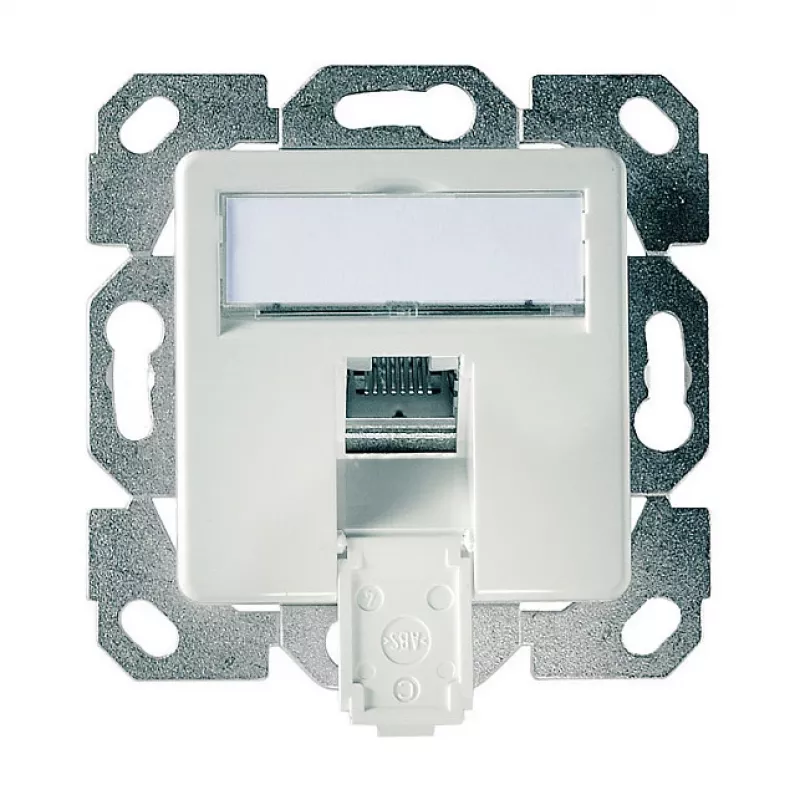

Telegärtner J00020A0505 on RJ-45 pistikupesa, mis on mõeldud Cat.6A võrgurakendusteks, mis nõuavad täielikult varjestatud ühendusi. See toetab Cat.6A edastusjõudlust vastavalt standarditele ISO/IEC 11801 ja EN 50173-1, pakub 360° varjestuskontakti ja tõmbetugevust ning sobib standardsetesse seinakastidesse mõõtmetega 70 mm (L) x 37 mm (S) x 70 mm (K). Moodul sobib elamu- ja äripaigaldistesse, kus on vaja töökindlat kiiret juhtmega ühenduvust.

Eelised

Täielikult varjestatud konstruktsioon 360° kontakti ja eraldi kinnitatavate kruviklambritega tagab turvalise EMC-kaitse ja tõmbetugevuse. Pistikupesa saab juhtmestada igast suunast 8 x 45° sammuga, mis vähendab laovarude mitmekesisust ja lihtsustab paigalduse planeerimist. See toetab horisontaalset või vertikaalset paigaldust, omab madalat paigaldussügavust kasutamiseks põrandatankides külgkaabli sisseviigu kaudu ning pakub võimalust pistikühendusega maanduseks kõigis neljas nurgas vastavalt standardile DIN 46342-1 (6,3 mm). Disain võimaldab kombineerimist erinevate katteplaatidega ja sisaldab selliseid funktsioone nagu lihtne juhtmete eelsorteerimine, kaitseklapid, järelpaigaldatav ülespööratav läbipaistev märgistusväli ning 6- ja 8-kontaktiliste pistikute vahetatav kasutamine ilma lisakomplektideta.

Sobib

• Kiired Ethernet-võrgud, mis nõuavad Cat.6A jõudlust
• Varjestatud võrgupaigaldised, mis on tundlikud elektromagnetiliste häirete suhtes
• Elu- ja äripinnadesse seina- ja põrandapaigaldatavad pistikupesa rakendused
• Paigaldised, kus on vaja paindlikku kaabli sisenemise suunda ja madalat paigaldussügavust

Peamised tehnilised andmed

• Mudel: Telegärtner J00020A0505
• Pistik: RJ-45 pistikupesa
• Edastuskategooria: Cat.6A (ISO/IEC 11801; EN 50173-1)
• Varjestus: Täielikult varjestatud, 360° kontakt
• Kaabli sisseviik: Juhtmestus igast suunast 8 x 45° sammuga; muutuv sisseviik horisontaalseks või vertikaalseks paigalduseks
• Maandus: Pistikuühendusega maandusvõimalus kõigis neljas nurgas (DIN 46342-1; 6,3 mm)
• Paigaldussügavus: Madal profiil, sobib põrandatankidesse külgkaabli sisseviiguga
• Mõõtmed: 70 mm x 37 mm x 70 mm (L x S x K)
• Ühilduvus: Kombineeritav erinevate katteprogrammidega; toetab 6- ja 8-kontaktilisi pistikuid vahetatavalt

Kasutusjuhend

Valmistage kaabel ette, eemaldades väliskesta ja sorteerides juhtmed vastavalt seadme juhtmete eelsorteerimisjuhendile. Sisestage kaabel valitud sisseviigu suunas ja kinnitage varjestus ning kest eraldi kinnitatavate kruviklambritega, tagamaks 360° kontakti ja tõmbetugevuse. Vajadusel ühendage pistikühendusega maandus ühes neljast nurgast vastavalt standardile DIN 46342-1. Paigaldage pistikupesa horisontaalselt või vertikaalselt seinakasti või aluspõranda paigalduskasti; vajadusel järelpaigaldage katteplaat või läbipaistev märgistusväli. Kasutage kaitseklappe ja eemaldatavat vertikaalset kinnitusliistu, kui see on asjakohane.

Soovitused

Optimaalse Cat.6A jõudluse säilitamiseks kasutage sobiva reitinguga varjestatud Cat.6A kaableid ja veenduge, et varjestus on korrektselt kinnitatud. Järgige kohalikke paigaldusstandardeid ja kontrollige maanduse jätkuvust pistikühendusega maanduse kasutamisel.
