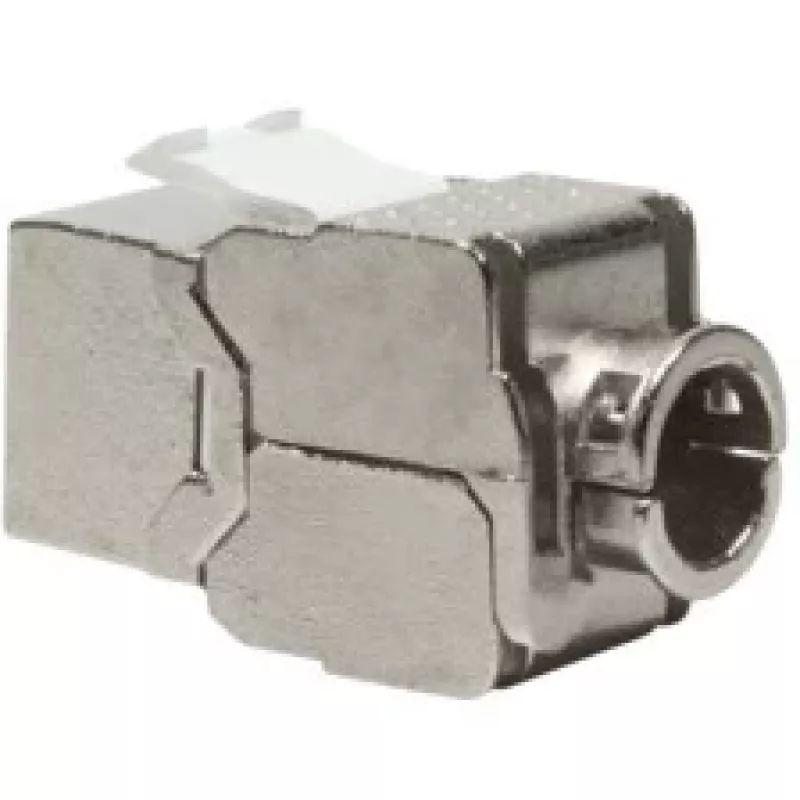

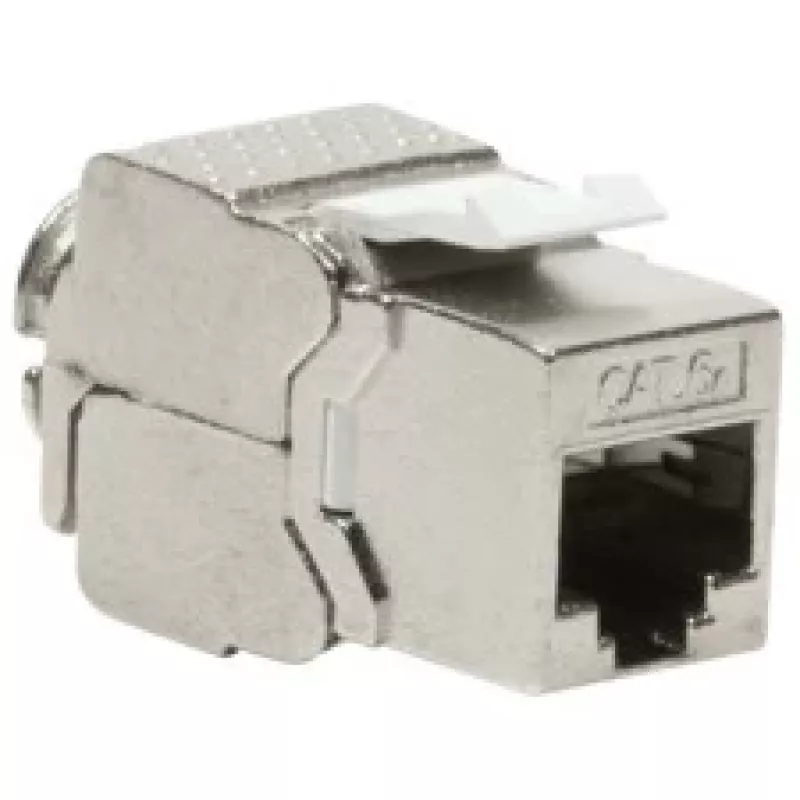

RJ-45 pistikupesa LogiLink NK4003 hõbedane

LogiLink NK4003 RJ-45 pistikupesa on 6A kategooriaga ühilduv keystone-pistik, mis on mõeldud töökindlateks kiireteks võrguühendusteks. Selle hõbedane viimistlus ja kerge konstruktsioon (30 g) muudavad paigaldamise patch-paneelidesse, seinakatetesse või põrandakastidesse lihtsaks. Pistikupesa on ehitatud vastama ISO/IEC 11801 ja TIA/EIA 568B.2-10 standarditele ülekande ja ohutuse osas.

Eelised

See LogiLink RJ-45 pistikupesa pakub tugevat disaini koos PCB-põhise konstruktsiooni, fosforpronksist IDC-kontaktide ja kullatud harudega, et tagada stabiilne signaaliülekanne ja korrosioonikindlus. Varjestatud variant on varustatud tsink-survevalust korpusega, millel on nikkeldatud viimistlus täiendavaks elektromagnetiliste häirete kaitseks. Ühendamine on lihtsustatud tänu selgele juhtmestiku märgistusele, toe T568A ja T568B ühendusskeemidele, ühilduvusele 110 ja Krone lööktööriistadega ning tööriistavaba IDC-korgi valikule, mis kiirendab paigaldamist.

Sobib

• Struktureeritud kaabeldus kontorites ja andmekeskustes
• Kiired Ethernet-ühendused kuni 6A kategooriani
• Patch-paneelid ja modulaarsed seinakatted
• Renoveerimised ja uued paigaldised, mis vajavad standardseid RJ-45 pistikupesi

Peamised spetsifikatsioonid

• Mudel: LogiLink NK4003
• Kategooria: Cat6A-ga ühilduv
• Kaal: 30 g
• Viimistlus: hõbedane
• Standardid: ISO/IEC 11801, TIA/EIA 568B.2-10
• Kontaktmaterjalid: fosforpronks IDC, kullatud harud
• Ühendamine: T568A / T568B, 110 või Krone lööktööriist, tööriistavaba IDC-korgi valik

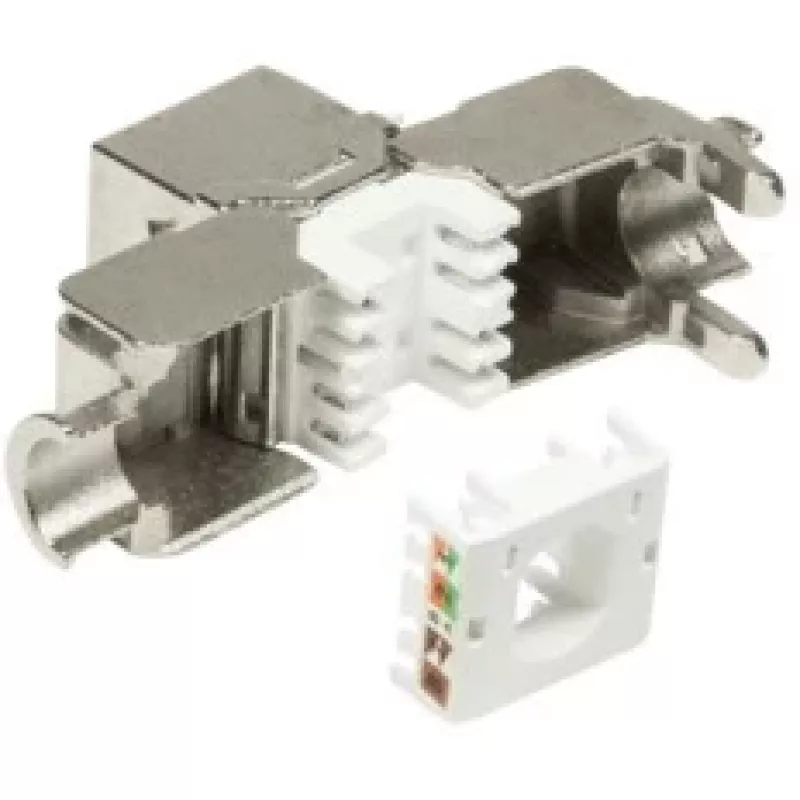

• Varjestus: saadaval varjestatud ja varjestamata variandid (varjestatud on tsink-survevalust nikkeldatud korpusega)

Kasutusjuhend

Valmistage võrgukaabel ette, eemaldades mantli ja paigutades sooned vastavalt valitud ühendusskeemile (T568A või T568B). Sisestage juhtmed IDC-piludesse, järgides trükitud värvikoodi, seejärel ühendage kasutades 110 või Krone lööktööriista või kasutage IDC-korki tööriistavabaks ühendamiseks, kui see on saadaval. Kinnitage keystone-pistik ühilduvasse esipaneeli või patch-paneeli ja ühendage pistikupesa oma võrguseadmega standardse RJ-45 ühenduskaabli abil.

Soovitused

Optimaalse jõudluse tagamiseks kasutage Cat6A-sertifikaadiga kaableid ja hoidke korralikku kaablihaldust, et vältida järske painutusi ja liigset lahtiharutamist. Valige varjestatud NK4003 versioon, kui paigaldate keskkondadesse, kus on märkimisväärseid elektromagnetilisi häireid; vastasel juhul sobib varjestamata versioon standardseteks kontori- ja elamupaigaldisteks.
