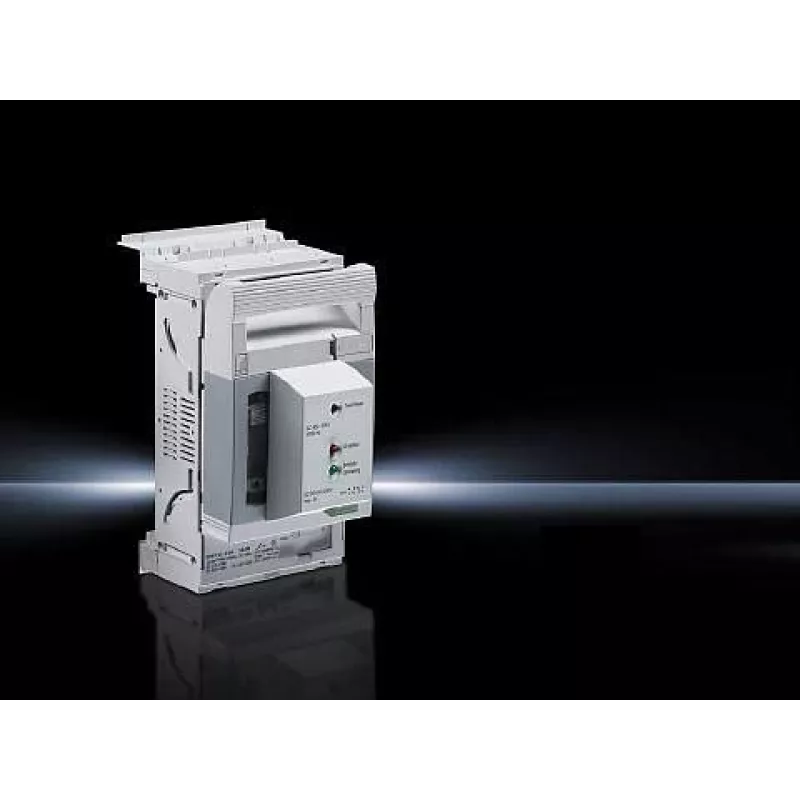

Rittal SV NH kaitselüliti-koormuslüliti 690V AC 630A 3-pooluseline RiLine60 9343.130

Rittal SV NH kaitselüliti-koormuslüliti on vastupidav 3-pooluseline lülitusseade, mis on konstrueeritud ohutuks koormuse katkestamiseks ja kaitsmiseks madalpinge jaotusvõrkudes kuni 690 V AC. Selle 630 A nimivool ja ühilduvus NH00 kuni NH3 kaitsmetega muudavad selle mitmekülgseks lahenduseks nõudlikele tööstusrakendustele. See on ette nähtud otsepaigalduseks 60 mm RiLine60 siinile, tagades kiire paigalduse ja suurepärase elektrikontakti.

Eelised

SV seeria pakub suurt lühisvoolu sisselülitusvõimet 50 kA tippväärtusega, tagades usaldusväärse töö ka rikkeolukordades. Klaaskiuga tugevdatud polüamiidist korpus pakub suurt mehaanilist tugevust ja suurepäraseid isolatsiooniomadusi. IP20 kaitseastmega klemmidel on see ohutu kasutamiseks suletud jaotusseadmetes. Seade toetab põhijuhtme ristlõikeid 2,5 kuni 300 mm², võimaldades paindlikke juhtmestikuvõimalusi. Selle väike võimsuskadu 15 W nimivoolul aitab kaasa energiatõhususele. Helehall värv RAL 7035 sulandub sujuvalt standardsetesse elektrikilpidesse.

Sobib

• Tööstuslikud elektrijaotuskilbid ja mootorijuhtimiskeskused
• RiLine60 siinisüsteemid juhtimiskilpides
• Trafo, kaablite ja mootorite kaitse kuni 630 A
• Rakendused, mis nõuavad NH-kaitsmeid suuruses 00 kuni 3
• Madalpinge jaotusseadmete koostud vastavalt IEC 61439

Peamised tehnilised andmed

• Nimipinge: 690 V AC
• Nimivool: max 630 A
• Pooluste arv: 3
• Ühilduvad kaitsmesuurused: NH00, NH1, NH2, NH3
• Nimipingeimpulss: 8 kV
• Nimiline lühisvoolu taluvus: 20 kA (1s)
• Nimiline lühisvoolu sisselülitusvõime: 50 kA tipp
• Paigaldus: 60 mm siinisüsteem (RiLine60)
• Ühenduse ristlõige: 2,5–300 mm²
• Kaitseaste: IP20 (klemmid)
• Standardid: IEC 60947-3, VDE 0660 osa 107
• Materjal: klaaskiuga tugevdatud polüamiid (PA 6.6)
• Töötemperatuur: -25 °C kuni +55 °C
• Värv: RAL 7035 (helehall)

Soovitused

Optimaalse jõudluse tagamiseks paigaldage SV kaitselüliti-koormuslüliti hästi ventileeritavasse kappi ja veenduge klemmide kruvide õiges pingutusmomendis. Kasutage ainult valitud suurusele ja nimivoolule vastavaid NH-kaitsmeid. Kontaktide ja kaitsmete seisukorra regulaarne kontrollimine on soovitatav ohutuse ja töökindluse tagamiseks.
