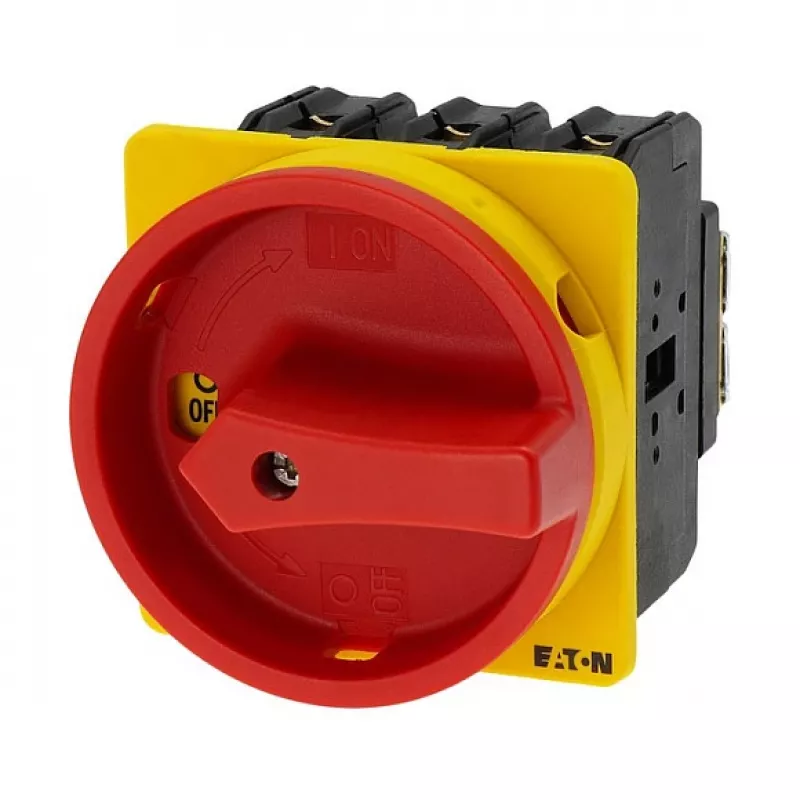

Eaton P3-63/EA/SVB Pealüliti 63A 3-poolne Avariiseiskamine Süvismonteeritav Punane/Kollane

Tööstus- ja kommertselektripaigaldistes on usaldusväärne toite väljalülitamine ja avariiseiskamise funktsioon kriitilise tähtsusega ohutuse ja tööjuhtimise seisukohalt. Eaton P3-63/EA/SVB pealüliti vastab sellele vajadusele robustse paneelile paigaldatava lahendusega, mis ühendab suure lülitusvõime selge visuaalse oleku indikatsiooniga. See 3-poolne lüliti (nulljuhtmega valik) on mõeldud 63 A ja kuni 690 V AC jaoks, muutes selle sobivaks paljudeks toitejaotuse ja mootorijuhtimise rakendusteks. Selle punane käepide ja kollane lukustusrõngas tagavad kohese äratundmise avariiseiskamisseadmena, samas kui lukustatav OFF-asend takistab volitamata uuesti sisselülitamist hoolduse ajal.

Kellele see on mõeldud

See lüliti on ideaalne elektrikilpide ehitajatele, masinatootjatele (OEM) ja hooldusinseneridele, kes vajavad usaldusväärset pealülitit või avariiseiskamislülitit tööstusmasinatele, juhtimiskappidele ja toitejaotusplaatidele. See sobib eriti rakendustesse, kus ohutuseeskirjad nõuavad lukustatavat eralduspunkti ja selget avariiseiskamise indikatsiooni.

Peamised omadused

• Nimitalitlusvool 63 A ja pinge kuni 690 V AC, sobib nõudlikele tööstuslikele koormustele.
• 3-poolne konfiguratsioon valikulise nulljuhtmega (4-poolne), pakkudes paindlikkust erinevate vooluahelate jaoks.
• Avariiseiskamise funktsioon: punane käepide ja kollane lukustusrõngas tagavad suure nähtavuse ja kiire tuvastamise.
• Lukustatav OFF (0) asendis, võimaldades turvalist eraldamist hoolduse või remondi ajal.
• Süvismonteeritav disain puhtaks integreerimiseks paneelidesse ja korpustesse.
• Kõrge kaitseaste: IP65 esiküljel, vastupidav tolmule ja veepritsmetele.
• Vastupidav konstruktsioon vastavalt IEC/EN 60947 standarditele, tagades töökindluse ja ohutuse.
• Laia töötemperatuuri vahemik -25°C kuni +50°C, sobib karmidesse keskkondadesse.

Tehnilised andmed

• Lüliti tüüp: Pealüliti / Avariiseiskamislüliti
• Pooluste arv: 3-poolne + N (4-poolne)
• Nimitalitlusvool (Ie): 63 A
• Nimitalitluspinge (Ue): 690 V AC
• Paigaldusviis: Süvismonteeritav
• Käepideme värv: Punane
• Lukustusrõnga värv: Kollane
• Lukustatavus: Lukustatav 0 (Off) asendis
• Kaitseaste (esikülg): IP65
• Kaitseaste (klemmid): IP20
• Nimilöögitaluvuspinge (Uimp): 6 kV
• Nimitingimuslik lühisvool (Iq): 6 kA (63A gG/gL kaitsmega)
• Nimivõimsus (AC-23A, 400V): 30 kW
• Nimivõimsus (AC-3, 400V): 22 kW
• Klemmi tüüp: Kruviklemmid
• Standardid: IEC/EN 60947
• Lülitusnurk: 90°
• Lülitusasendite arv: 2 (ON/OFF)
• Töötemperatuuri vahemik: -25 kuni +50 °C
• Funktsioon: Avariiline väljalülitamine

Näpunäited

Kui integreerite selle lüliti oma kilpi, veenduge, et paigaldusava vastab määratud mõõtmetele ja et lüliti on korralikult kinnitatud, et säilitada IP65 esikülje tihend. Avariiseiskamise rakenduste puhul kontrollige, et punane/kollane värviskeem vastab kohalikele ohutuseeskirjadele. Kasutage sobivaid kaablikingi ja pöördemomendi seadeid kruviklemmide jaoks, et tagada usaldusväärsed ühendused ja vältida ülekuumenemist.
