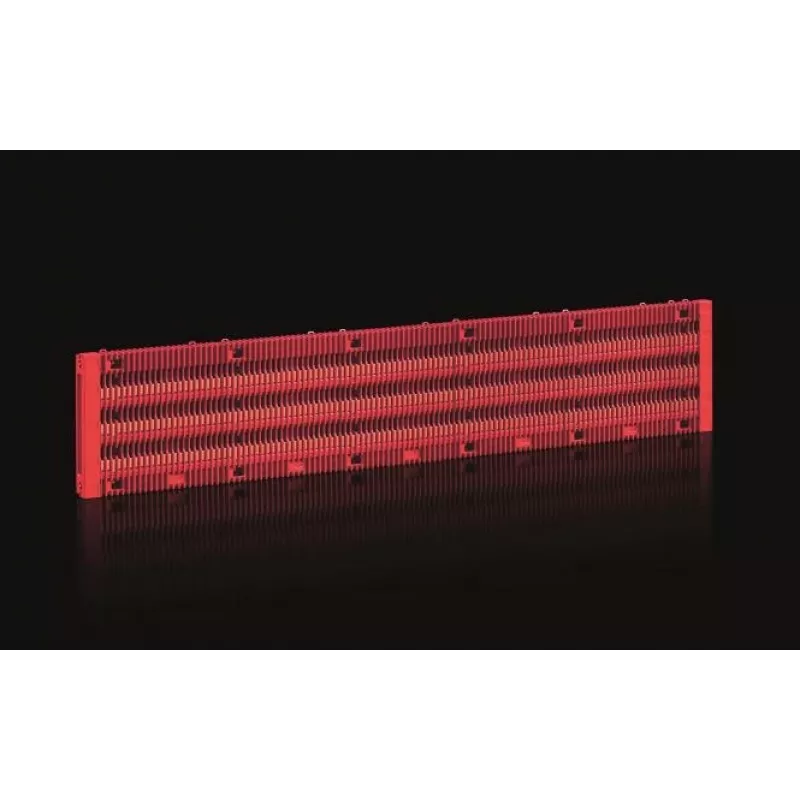

Rittal RiLineX plaat 3p RX 9360024 60mm koos siinidega 30x5mm B

Madalpingelistes jaotus- ja juhtimisseadmetes on usaldusväärse võimsusjaotuse saavutamine ilma keeruka juhtmestiku või liigse ruumikuluta pidev väljakutse. Rittal RiLineX plaat 3p RX 9360024 lahendab selle, integreerides kolm 30 x 5 mm vasest siini kompaktsesse 60 mm laiusesse plaati, võimaldades otsest paigaldamist RiLineX siinisüsteemidesse. See plaat lihtsustab võimsusjaotusseadmete ehitust, vähendades paigaldusaega ja võimalikke juhtmestikuvigu, säilitades samal ajal suure voolukandevõime kuni 630 A.

Kellele see mõeldud on

See siiniplaat on mõeldud kilbikoostajatele, elektriinseneridele ja süsteemiintegraatoritele, kes projekteerivad ja koostavad madalpingelisi jaotusseadmeid vastavalt standardile IEC 61439. See sobib rakendusteks, mis vajavad kolmepooluselist võimsusjaotuse selgroogu RiLineX-korpustes, nagu tööstuslikud juhtimiskilbid, masinate toiteallikad ja hoonete infrastruktuuri jaotuskilbid.

Põhiomadused

• Integreeritud 3-pooluseline siinisüsteem vasest lattidega 30 x 5 mm
• Kompaktne 60 mm süsteemilaius ruumi säästvaks paigalduseks
• Otsene paigaldus RiLineX siinisüsteemidesse ilma täiendavate adapteriteta
• Nimipinge kuni 690 V AC
• Voolukandevõime kuni 630 A sõltuvalt konfiguratsioonist
• Alus ja isolaatorid valmistatud polüamiidist (PA) heledas hallis toonis RAL 7035
• Kaitseaste IP00, sobib paigaldamiseks korpuste sisse
• Vastab standardile IEC 61439 madalpingeliste jaotusseadmete koostudele

Spetsifikatsioonid

• Tootetüüp: Siinisüsteemi plaat
• Süsteemiseeria: RiLineX
• Pooluste arv: 3
• Siini mõõtmed: 30 x 5 mm
• Süsteemi laius: 60 mm
• Nimipinge (AC): 690 V
• Siini materjal: Vask
• Paigaldustüüp: Otsene paigaldus RiLineX siinisüsteemidesse
• Kaitseaste: IP00
• Standarditele vastavus: IEC 61439
• Korpuse/aluse materjal: Polüamiid (PA)
• Värv (isolaatorid/alus): RAL 7035 (helehall)
• Voolukandevõime (siin): Kuni 630 A (sõltuvalt konfiguratsioonist)

Nõuanded

Selle plaadi integreerimisel veenduge, et ümbritsev korpus pakub piisavat kaitset otsese puutumise eest, kuna plaat ise on IP00. Kontrollige siini pingutusmomente vastavalt RiLineX-i koostamisjuhistele, et säilitada usaldusväärsed elektriühendused. Suurema voolu rakenduste puhul kaaluge paralleelseid plaate või kontrollige vähendustegureid, mis põhinevad ümbritseval temperatuuril ja korpuse ventilatsioonil.
