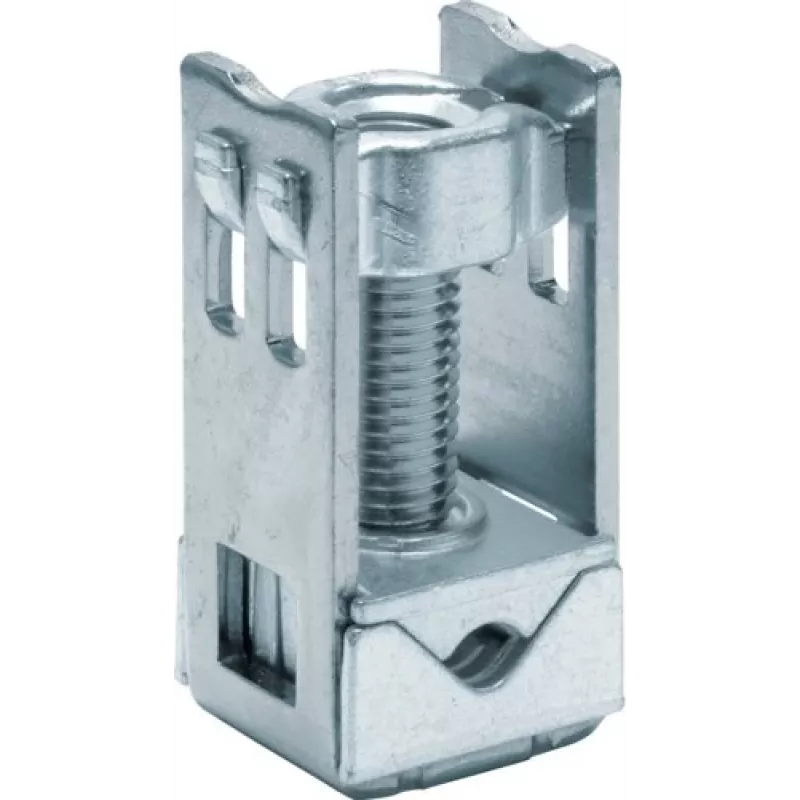

Hager KS18A S-Rööpa klamber 35-120 mm², 12x5/10 mm siinidele

Elektrijaotuses ja tööstuslikes juhtimispaneelides nõuab suurte juhtmete ühendamine siinidega sageli mahukaid ja ebausaldusväärseid adaptereid. Hager KS18A S-Rööpa klamber lahendab selle probleemi, pakkudes otsest kruviklemmiühendust juhtmetele ristlõikega 35 kuni 120 mm² siinidele mõõtudega 12x5 mm või 12x10 mm, tagades kindla ja madala takistusega ühenduse ilma täiendavate osadeta.

Kellele see on mõeldud

See klamber on ette nähtud elektrikilpide ehitajatele, tööstuselektrikutele ja hooldustehnikutele, kes peavad ühendama jäikaid või painduvaid vaskjuhtmeid S-rööpa siinidele madalpinge jaotussüsteemides. See sobib rakendusteks kuni 1000 V AC või 1500 V DC, muutes selle mitmekülgseks nii vahelduv- kui ka alalisvoolupaigaldistes.

Peamised omadused

• Võtab vastu juhtmeid ristlõikega 35 kuni 120 mm², nii jäikaid kui ka painduvaid.
• Ühilduv siinide mõõtudega 12x5 mm ja 12x10 mm.
• Üksikpooluseline kruviklemm pingutusmomendiga 12 Nm usaldusväärseks kinnitamiseks.
• Nimipinge 1000 V AC / 1500 V DC.
• Isolatsioon hallist polüamiidist (PA), tuleohtlikkuse klass UL94 V-0.
• Kontaktmaterjal: tinatatud vask suurepärase juhtivuse ja korrosioonikindluse tagamiseks.
• Kaitseaste IP20, sobib suletud kilpidesse.
• Töötemperatuuri vahemik: -25°C kuni +70°C.
• Vastab standarditele IEC/EN 60947-7-1.

Tehnilised andmed

• Bränd: Hager
• Mudel: KS18A
• MPN: KS18A
• EAN: 3250613890162
• Tootetüüp: Siiniklemm
• Juhtme ristlõige: 35 - 120 mm²
• Juhtme tüüp: Jäik ja painduv
• Siini ühilduvus: 12 x 5 mm / 12 x 10 mm
• Pooluste arv: 1
• Ühendusviis: Kruviklemm
• Paigaldus: Otse siinile kinnitamine
• Nimipinge: 1000 V AC / 1500 V DC
• Isolatsioonimaterjal: Polüamiid (PA)
• Kontaktmaterjal: Tinatatud vask
• Värv: Hall
• Pingutusmoment: 12 Nm
• Standardid: IEC/EN 60947-7-1
• Kaitseaste: IP20
• Töötemperatuur: -25°C kuni +70°C
• Tuleohtlikkuse klass: UL94 V-0
• Rakendus: Elektrijaotus, tööstuslik juhtimine

Nõuanded

Enne paigaldamist veenduge, et siin ja juhe on puhtad. Kasutage kalibreeritud dünamomeetrilist võtit, mis on seatud 12 Nm, et vältida üle- või alapingutamist. Painduvate juhtmete puhul kasutage hülssi, et vältida kiudude purunemist ja saavutada optimaalne kontakt. Enne paigaldamist lülitage kilp alati pingest välja.
