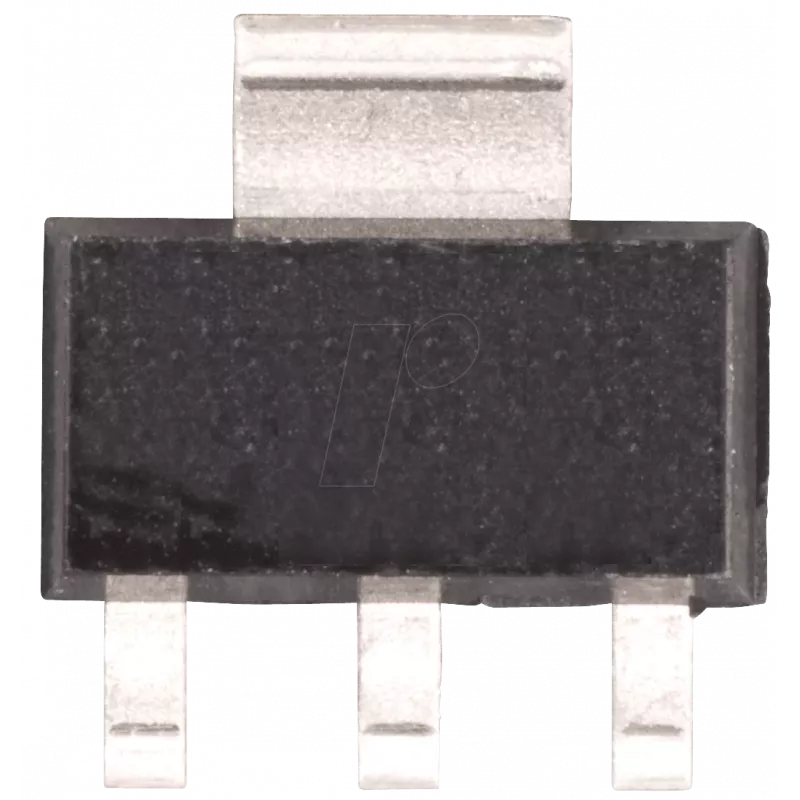

Reguleeritav pingeregulaator Texas Instruments LM317AEMP, väljund 1,2–37 V, SOT-223 korpus

Texas Instrumentsi LM317AEMP on reguleeritav lineaarne pingeregulaator kompaktses SOT-223 korpuses, mis tagab stabiilse alalisvoolu väljundi, mida saab reguleerida vahemikus 1,2 V kuni 37 V. See regulaator on mõeldud kasutaja määratud reguleeritud pingete jaoks väliste takistivõrkude kaudu ning sobib toiteallikateks katselaudadele, manussüsteemidele ja väikestele elektroonikaseadmetele, kus ruumi on vähe. Seade on ette nähtud lineaarseteks reguleerimisrakendusteks, mis nõuavad lihtsat ja usaldusväärset lahendust konkreetse väljundpinge saamiseks minimaalsete väliste komponentidega.

Eelised

LM317AEMP pakub laia reguleeritavat väljundvahemikku ja lihtsat seadistamist, kasutades kahte välist takistit väljundpinge määramiseks. Selle SOT-223 korpus tagab kompaktse füüsilise jalajälje, võimaldades samas piisavat soojuslikku jõudlust väikese kuni mõõduka võimsusega rakenduste jaoks. Seade vajab vähe väliseid komponente, seda toetatakse laialdaselt referentsdisainides ning see ühildub tavapäraste kaitse- ja lahtisidestustavadega, mida kasutatakse toitereguleerimisahelates.

Sobib

• Reguleeritavad katselaua toiteallikad ja laboratoorsed regulaatorid
• Manussüsteemid ja mikrokontrolleripõhised projektid
• Prototüüpplaadid ja arendussüsteemid, mis vajavad reguleeritud alalisvoolurööbast
• Väike olmeelektroonika ja mõõteriistad, millel on väike kuni mõõdukas voolutarve

Peamised tehnilised andmed

• Väljundpinge vahemik: reguleeritav 1,2 V kuni 37 V
• Seadme tüüp: lineaarne reguleeritav regulaator
• Korpus: kompaktne SOT-223 pindmontaažkorpus
• Reguleerimismeetod: väline takistijagur seab väljundpinge
• Tüüpiline rakenduse võimsustase: väikesed kuni mõõdukad voolud (sõltub soojustingimustest)

Kuidas kasutada

Seadistage LM317AEMP, ühendades sobiva takisti väljundi ja reguleerimisviikude vahele ning teise takisti reguleerimisviigust maasse, et seada soovitud väljundpinge vastavalt standardsele regulaatori võrrandile. Kaasake soovitatud sisend- ja väljundkondensaatorid stabiilsuse ja siirdevastuse jaoks; veenduge, et sisendpinge oleks piisavalt kõrgem kui soovitud väljund, et arvestada pingelangu ja reguleerimisvaruga. Monteerige SOT-223 korpus trükkplaadile piisava vaskpinnaga või väikese jahutusradiaatoriga, kui on oodata suuremat soojuseraldust. Järgige toiteregulaatorite puhul tavalisi trükkplaadi kavandamise tavasid: lühikesed ühendusteed reguleerimisvõrgu ja lahtisidestuskomponentide jaoks ning korralik maandus müra minimeerimiseks.

Soovitused

Usaldusväärse töö tagamiseks andke sisendpinge, mis on soovitud väljundist vähemalt mõne voldi võrra kõrgem, et arvestada pingelangu ja tagada õige soojuseraldus. Kasutage sisendil ja väljundil madala ekvivalentse jadatakistusega kondensaatoreid, nagu on näidatud rakendusmärkustes; hoidke reguleerimistakistid piisavalt madalad, et piirata müra, kuid piisavalt kõrged, et vältida liigset puhkeseisundi voolu; ning kontrollige trükkplaadi temperatuuri tõusu eeldatavatel koormustingimustel. Täpsemate stabiilsus- ja kaitsesuuniste saamiseks lugege tootja rakendusinformatsiooni.
