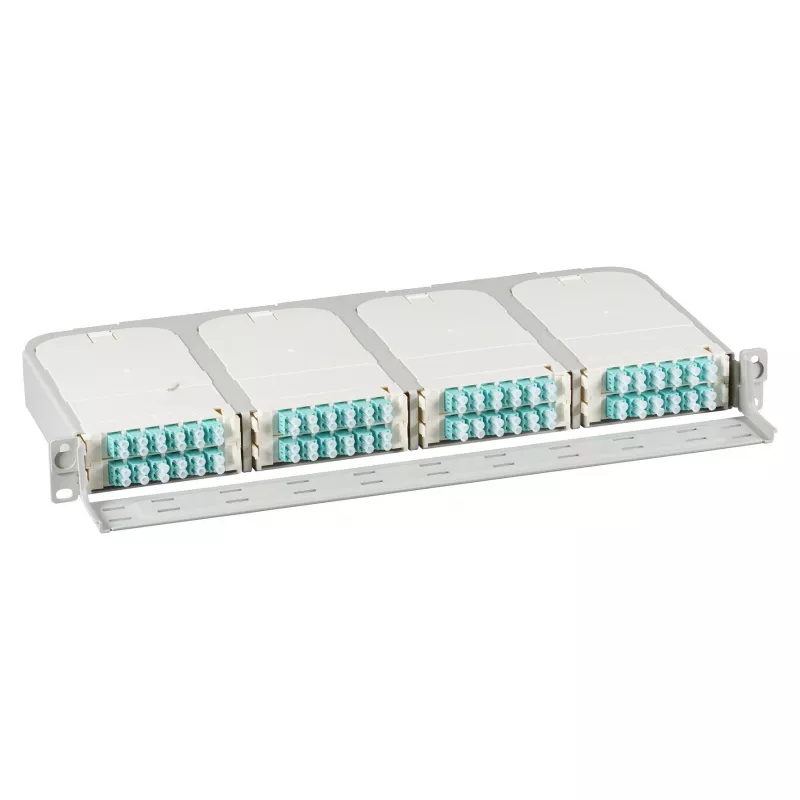

Raami kandur 1U FTTH moodulitele EFB Elektronik FTTH-BGT-1HE — 19-tolline 48,3 cm, mahutab 8 moodulipesa, eesmine kaablialus, kuni 96 LC-porti 1U kohta

EFB Elektronik FTTH-BGT-1HE on 19" (48,3 cm) 1U raamile paigaldatav kandur, mis on mõeldud FTTH-paigaldisteks. Seade mahutab kaheksa moodulliidest (ühilduvad FTTH-MODUL-X / -XX seeriatega) ning sellel on integreeritud eesmine kaablialus ja kaablitee, et korrastada kiudühendusi. Kompaktse plug & play lahendusena võimaldab see kuni 96 LC-porti ühes 1U ruumis, lihtsustades kiu terminatsiooni ja patchimist, maksimeerides samal ajal ruumitõhusust telekommunikatsiooniraamides.

Eelised

Kandur pakub suurt porditihedust minimaalses raamijäljes, võimaldades kiudterminatsioonide koondamist ühte kõrgusühikusse. Moodulliideste ühilduvus võimaldab paindlikku konfigureerimist ja lihtsat hooldust: üksikuid mooduleid saab vahetada või ümber seadistada ilma kogu kandurit eemaldamata. Sisseehitatud kaablitee ja eesmine kaablialus aitavad säilitada nõuetekohaseid painderaadiusi ja vähendavad pistikute pinget, parandades pikaajalist kiudude jõudlust.

Sobib

Peamised tehnilised parameetrid

Kasutamine

Paigaldage FTTH-BGT-1HE standardsesse 19" raami, hõivates ühe 1U ruumi. Paigaldage moodulliidesed (FTTH-MODUL-X või -XX seeria) kaheksasse saadaolevasse pessa vastavalt soovitud pordikonfiguratsioonile. Juhtige sissetulevad ja patch-kaablid läbi sisseehitatud kaabliteede ja kinnitage need eesmisel kaablialusel, et säilitada õiged painderaadiused. Märgistage pordid ja moodulid vastavalt vajadusele töö selguse huvides. Mooduleid saab hoolduseks eemaldada või vahetada ükshaaval ilma kogu kandurit lahti monteerimata.

Soovitused

Kasutage tehases soovitatud mooduleid (FTTH-MODUL-X / -XX), et tagada õige sobivus ja jõudlus. Säilitage kiudude suunamisel sobivad painderaadiused ja kinnitage patch-juhtmed, et vältida LC-pistikute pinget. Planeerige pordi märgistus ja raami paigutus eelnevalt, et optimeerida suure tihedusega 1U ruumi kasutamist.
