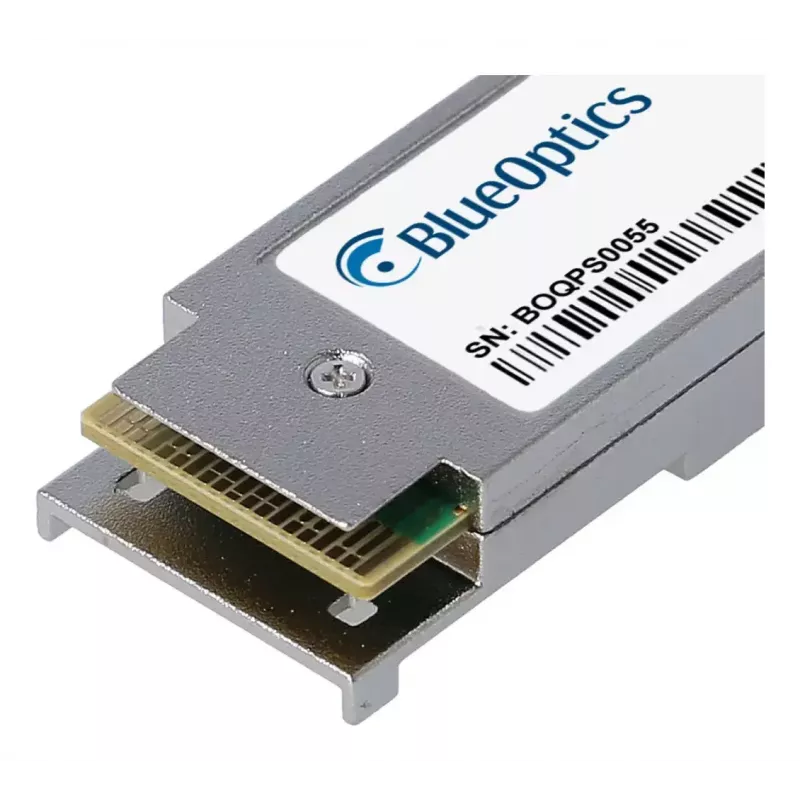

QSFP transiiver Module BlueOptics QSFP-100G-LR4-2-BO 100G LC

BlueOptics QSFP-100G-LR4-2-BO on QSFP28 fiiberoptiline transiiver moodul, mis on mõeldud 100G kaugside Ethernet-ühenduste jaoks. See kasutab LC-dupleksliidest ja ühemoodilist optikat koos CWDM-iga, et toetada 100GBASE-LR4 edastust kuni umbes 10 kilomeetri kaugusele, kui seda kasutatakse sobiva ühemoodilise kiuga. Metallkorpusega ja umbes 40 grammi kaaluv moodul järgib MSA-ga ühilduvaid QSFP28 vormiteguri tavasid, et tagada füüsiline ühilduvus võrguseadmetega, mis aktsepteerivad QSFP28 mooduleid.

Eelised

See transiiver toetab 100 Gbit/s andmeedastuskiirust ning rakendab CWDM-põhist saatmis- ja vastuvõtuoptikat pikkade vahemaade jaoks ühemoodilisel lingil. Metallkorpus aitab kaasa mehaanilisele vastupidavusele ja soojuse hajutamisele, samas kui kerge konstruktsioon lihtsustab käsitsemist ja paigaldamist. Toode sisaldab digitaalse diagnostilise jälgimise (DDM/DOM) võimalusi parameetrite, nagu toitepinge, laseri eelpingevoolu, saatmisvõimsuse, vastuvõtuvõimsuse ja temperatuuri, kaugseireks, eeldusel, et hostplatvorm toetab neid diagnostikafunktsioone.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Paigaldage moodul ühilduvasse QSFP28 pessa lülitites, ruuterites või muudes võrguseadmetes, mis ametlikult toetavad QSFP-100G-LR4 tüüpi transiivreid. Veenduge, et hostseadme püsivara või tarkvara tunneb ära kolmandate osapoolte moodulid, kui müüja seda nõuab. Ühendage LC dupleks ühemoodilised fiiberoptilised patch-kaablid transiivrite vahele või patch-paneelidesse, järgides saatmis- ja vastuvõtusuunda. Kui host toetab DDM/DOM-i, lubage või küsige diagnostikat, et jälgida tööparameetreid kasutuselevõtu ja töötamise ajal. Järgige elektrostaatilise lahenduse (ESD) ettevaatusabinõusid ja käsitsege moodulit selle servadest; hoidke optilised pistikud kaitsekorkidega suletuna, kui need pole ühendatud, et vältida saastumist.

Soovitused

Kasutage kvaliteetseid ühemoodilisi LC patch-kaableid ja sobivat kiuhaldust (patch-paneelid, tõmbekoormuse leevendus), et saavutada määratud ulatus ja signaalikvaliteet. Kontrollige hosti ühilduvust ja võimalusel testige moodulit oma platvormil enne suuremahulist kasutuselevõttu. Kontrollige ja puhastage regulaarselt LC pistikuid, et säilitada optiline jõudlus ja minimeerida sisestuskadu.
