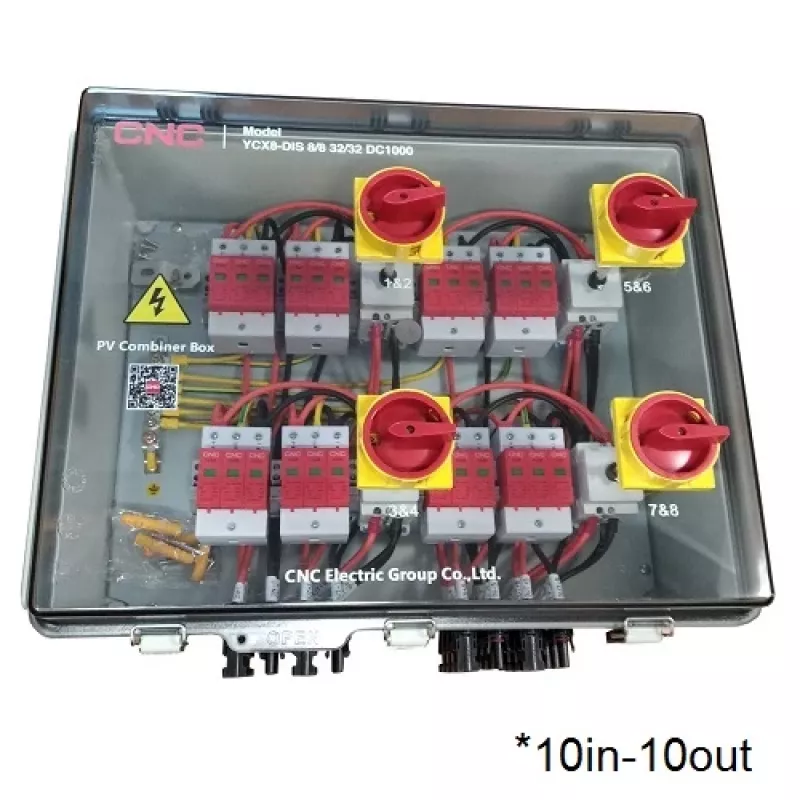

PV ühenduskarp CNC NV822553 DC 10-sisendiga 10-väljundiga IP66

PV ühenduskarp CNC NV822553 on alalisvoolu jaotuskorpus fotogalvaanilistele süsteemidele 10 sisendi ja 10 väljundiga, kaitseaste IP66 tolmu ja vee eest. Polükarbonaadist korpus (528 x 458 x 358 mm) on UV-kindel ja V0 leegiaeglustav ning seade integreerib MC4-pistikud, liigpingekaitseseadmed ja lukustatavad alalisvoolulülitid, et tsentraliseerida stringiühendused ning suurendada ohutust ja hooldatavust välistingimustes kasutatavates päikesepatareides.

Eelised

CNC NV822553 pakub konsolideeritud stringi lõpetamist 10-sisendiga/10-väljundiga PV-massiividele, sisseehitatud alalisvoolu liigpingekaitset (1000 V, 40 kA SPD kohta) ja nelja lukustatavat 1000 V/50 A alalisvoolulülitit patenteeritud kaarekustutuskambritega. Korpus vastab IP66 ja IEC60529 standarditele, pakub leegiaeglustust (UL94 V0) ja toetab laia töötemperatuuri vahemikku (-20 °C kuni +60 °C). Kompaktsed mõõtmed ja standardsed kaabli läbiviiguti suurused lihtsustavad paigaldamist ja kaablihaldust.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Paigaldage PV ühenduskarp sobivale välispinnale, järgides kohalikke elektripaigaldusnorme, ja tagage, et korpus on paigutatud nii, et vältida vee kogunemist. Lõpetage iga PV-string kaasasolevate MC4-ühilduvate ühenduste abil ja suunake kaablid määratud PG09/PG21 läbiviikude kaudu. Ühendage kombineeritud väljundid vastavalt vajadusele inverteri või järgneva alalisvoolukaitsega. Kasutage lukustatavaid alalisvoolulüliteid stringide isoleerimiseks hoolduse ajal ja kontrollige õigeid SPD-ühendusi, et tagada liigpingekaitse aktiivsus. Kasutuselevõtt peaks hõlmama järjepidevuse, polaarsuse ja isolatsioonitakistuse kontrolle enne massiivi pingestamist.

Soovitused

Kontrollige perioodiliselt kaabli otsakuid ja läbiviigutihendeid ning vahetage SPD-d pärast nende rakendumist või kui nende nimivõimsus on ületatud. Veenduge, et lülitid on hoolduse ajal lukustatud, ning järgige tootja paigaldusjuhiseid ja kohaldatavaid alalisvoolusüsteemide standardeid.
