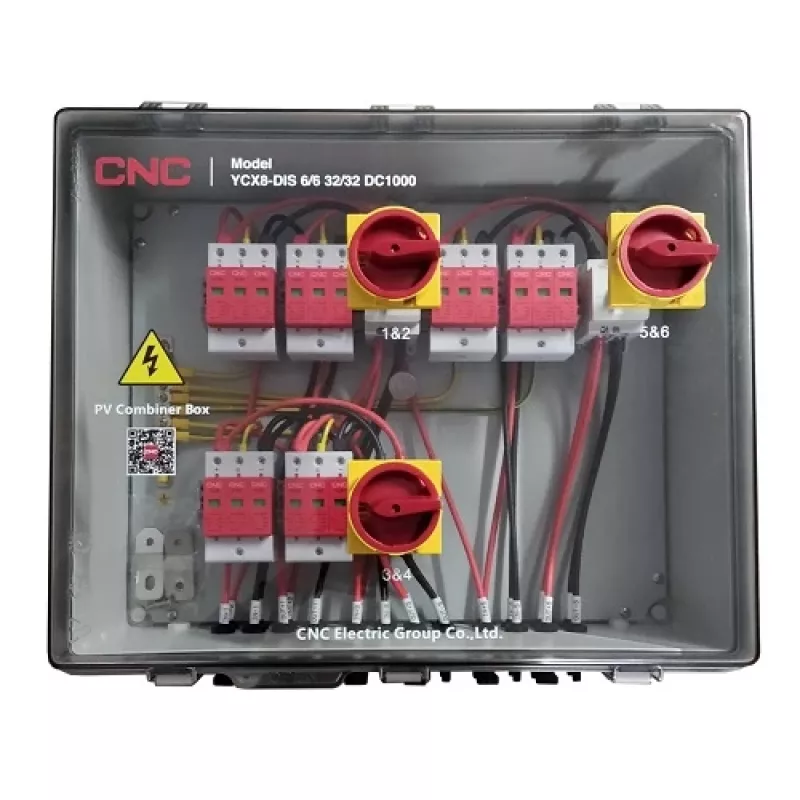

PV Kombikarp CNC NV822324 DC 6in-6out IP66

PV kombikarp CNC NV822324 on alalisvoolu jaotuskarp fotogalvaanilistele süsteemidele 6 sisendi ja 6 väljundiga, mis on loodud stringühenduste tsentraliseerimiseks ja kaitsmiseks. IP66 reitinguga ja leegiaeglustavast polükarbonaadist (V0 UL94) valmistatud karp lihtsustab juhtmestikku katuse- ja maapealsete massiivide puhul ning pakub ruumi alalisvoolu lülitus- ja liigpingekaitseseadmetele kuni 1000 V alalisvoolu korral.

Eelised

Kombikarp toetab kuut stringisisendit ja kuut väljundit MC4-pistikutega, pakkudes kompaktset lahendust PV-stringide koondamiseks. Sellel on lukustatavad alalisvoolulülitid patenteeritud kaarekustutuskambriga, integreeritud alalisvoolu liigpingekaitsed (SPD) reageerimisajaga alla 25 ns ning IP66 veekindel, UV-kindel korpus välitingimustes kasutamiseks. Polükarbonaadist korpus vastab standardile IEC60529 ja pakub V0 leegiaeglustavat jõudlust.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

Paigaldage CNC NV822324 kombikarp sobivale pinnale, järgides kohalikke elektrieeskirju ja tootja paigaldusjuhiseid. Ühendage kuni kuus PV-stringi sisend-MC4-pistikutesse ja suunake kombineeritud väljundid läbi väljundtihendite. Veenduge, et alalisvoolulülitid on õiges asendis ja liigpingekaitsed on paigaldatud ja ühendatud vastavalt süsteemi nõuetele. Enne süsteemi pingestamist kontrollige, et kõik kaablisuurused ja pingutusmomendid vastaksid ettenähtud voolutugevustele ja kohalikele eeskirjadele.

Soovitused

Kasutage paigaldamiseks ja hoolduseks kvalifitseeritud personali. Kontrollige regulaarselt tihendeid, kaablitihendeid, SPD seisukorda ja lülitite tööd. Vahetage SPD-d pärast nende nimilahendusvõimsuse saavutamist või kahjustuste ilmnemisel. Ärge ületage nimipingeid ja -voolusid ning järgige kehtivaid standardeid (IEC60529, IEC60947-3, IEC61643-31, EN50539-11).
