PV Combiner Box CNC NV822331 DC 8-sisend 8-väljund IP66

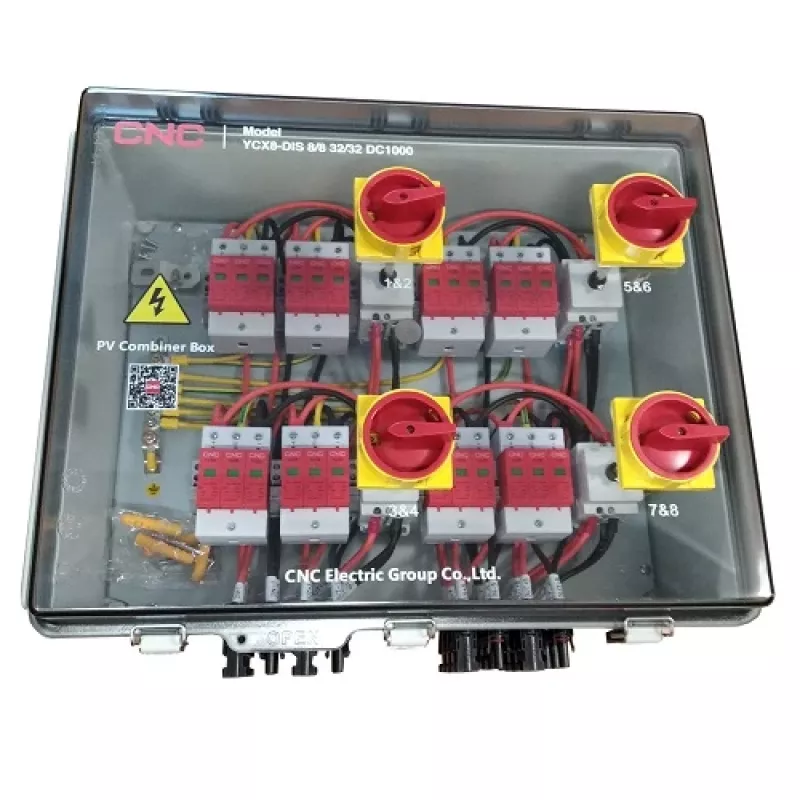

CNC PV Combiner Box NV822331 on alalisvoolu stringikombikast, mis on mõeldud fotogalvaanilistele süsteemidele 8 sisendi ja 8 väljundiga. IP66 polükarbonaatkorpuses, millel on V0 leegiaeglustusklass ja UV-kindlus, ühendab seade alalisvoolu lülitamise, liigpingekaitse ja MC4 pistikud, et koondada stringiühendused ja lihtsustada alalisvoolu jaotust elamute ja ärihoonete päikesepatareide paigaldiste jaoks. Mõõtmed: 528 x 458 x 358 mm. Standardid hõlmavad IEC60529 korpusekaitse osas.

Eelised

Kombikast ühendab kaheksa PV-stringi kaheksaks väljundiks, pakkudes samal ajal sisseehitatud alalisvoolulüliteid lukustatavate käepidemete ja patenteeritud alalisvoolu kaarekustutuskambriga ohutumaks isoleerimiseks. Integreeritud alalisvoolu liigpingekaitseseadmed reageerivad vähem kui 25 ns jooksul, et kaitsta järgnevaid seadmeid. Korpusel on IP66 reiting tolmu ja vee sissetungi eest, see on UV-kindel ja vastab V0 UL94 leegiaeglustusnõuetele.

Sobib

• Väikestele kuni keskmistele katuse PV-süsteemidele mitme stringisisendiga
• Maapinnale paigaldatud äriklassi päikeseparkidele, mis vajavad rühmitatud stringikaitset
• Välistingimustes paigaldistele, mis vajavad IP66 ilmastikukindlaid korpuseid
• Paigaldistele, mis kasutavad MC4 pistikühendusi

Peamised tehnilised andmed

• Mudel: CNC NV822331
• Sisendid / väljundid: 8 sisse / 8 välja
• Maksimaalne alalisvoolu pinge: 1000 V
• Alalisvoolu lülitid: 1000 V, 25 A (4 tk), lukustatav käepide, patenteeritud kaarekustutuskamber; standardid UL508i, IEC60947-3 Pv2
• Alalisvoolu liigpingekaitse: 1000 V, Imax 40 kA (8 tk), In 20 kA, reageerimisaeg <25 ns; standardid IEC 61643-31, EN 50539-11 + A1
• Lühisvool sisendi kohta (Isc): seadistatav 15 A–30 A
• Maksimaalne väljundvool: 25 A
• Pingekaitse tase (Up): 3,6 kV
• Karbi materjal: polükarbonaat
• Kaitseklass: IP66; leegiaeglusti V0 (UL94)
• Mõõtmed: 528 x 458 x 358 mm
• Kaabli läbiviigud: sisend PG09 (2,5–16 mm); väljund PG21 (2,5–16 mm)
• Töötemperatuuri vahemik: -25 °C kuni +60 °C
• Garantii: 24 kuud

Kasutusjuhend

Paigaldage kombikast sobivale tasasele pinnale, järgides kohalikke elektrieeskirju ja tootja paigaldusjuhiseid. Ühendage kuni kaheksa PV-stringi väljundit MC4 sisendpistikutesse ja suunake kombineeritud väljundid läbi väljundläbiviikude. Kasutage lukustatavaid alalisvoolulüliteid stringide isoleerimiseks paigaldamise ja hoolduse ajal. Veenduge, et liigpingekaitseseadmed ja lülitid on kontrollimiseks ligipääsetavad ning et kaablite suurused vastavad määratud läbiviiguvahemikele ja voolutugevustele.

Soovitused

Paigaldage PV Combiner Box NV822331 võimalusel varjulisse või ventileeritavasse kohta, hoidke pistikud ja läbiviigud tihendatuna, et säilitada IP66 kaitse, ning kontrollige, et süsteemi pinge ja stringi Isc ei ületaks määratud nimiväärtusi. Planeerige regulaarseid ühenduste, liigpingekaitseseadmete ja korpuse ülevaatusi, et tagada jätkuv kaitse ja usaldusväärne töö.
