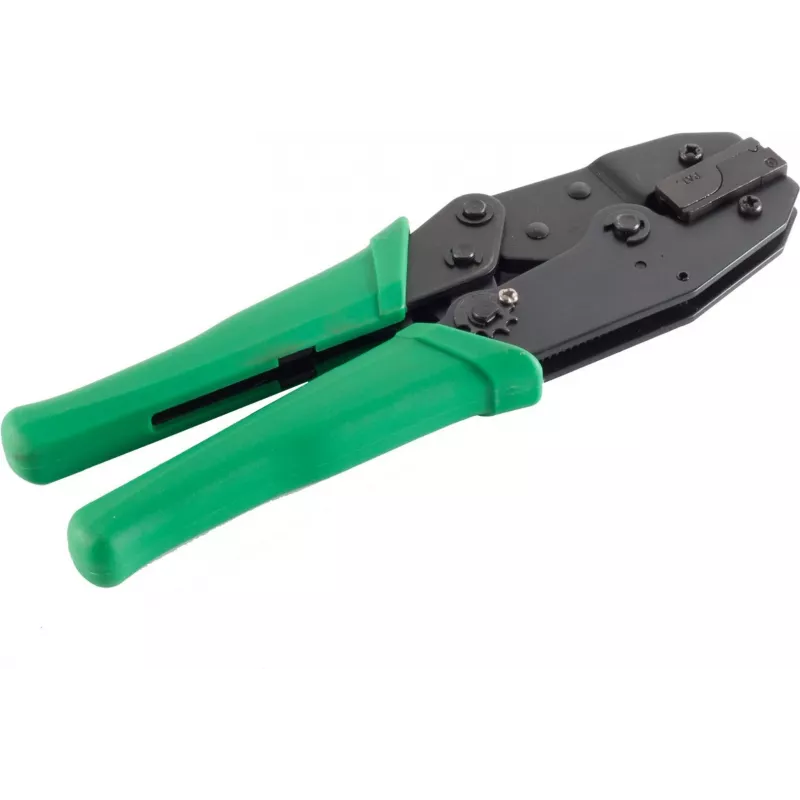

Pressimistööriist helos TM11/TM21 73001 Hirose-pistikutega

Helose pressimistööriista mudel 73001 on käsimehaaniline press, mis on mõeldud kasutamiseks Hirose-pistikutega ja ühildub TM11 ja TM21 stantsidega. See tagab kontrollitud mehaanilise pressimise, et luua usaldusväärseid pressühendusi elektroonika- ja telekommunikatsiooni kaablikomplektides kasutatavatel klemmidel ja kontaktidel. Tööriist on ette nähtud pistiku paigaldamiseks, kaablikomplekti koostamiseks ja remonditöödeks, kus on nõutav Hirose-ga ühilduv pressimine, pakkudes kompaktset, käsitsi juhitavat lahendust nii töökojas kui ka välitingimustes kasutamiseks.

Eelised

Helose TM11/TM21 73001 pressimistööriist tagab stabiilsed ja korratavad pressimistulemused tänu täpsele mehaanilisele võimendusele. Selle ühilduvus nii TM11 kui ka TM21 stantsidega muudab selle mitmekülgseks erinevate Hirose-kontaktide konstruktsioonide jaoks, ilma et oleks vaja mitut spetsiaalset tööriista. Käeshoitav formaat võimaldab kasutamist kitsastes ruumides ja kohapealsetes remonditöödes, samas kui mehaaniline toimimine ei vaja välist toiteallikat, toetades kaasaskantavust ja lihtsat hooldust.

Sobib

• Klemmide ja kontaktide pressimine Hirose-pistikute jaoks kaablikomplektides
• Väliremondid ja kohapealne pistikuvahetus
• Väikesemahuline elektroonikatootmine ja prototüüpimine
• Telekommunikatsiooni ja andmeside kaabliühenduste otsastamine

Peamised tehnilised näitajad

• Tööpõhimõte: käsimehaaniline pressimistööriist kangitoimega
• Stantside ühilduvus: ühildub TM11 ja TM21 pressimisstantsidega
• Rakendus: mõeldud klemmidele ja kontaktidele, mida kasutatakse Hirose-pistikutes
• Kasutuskeskkond: töökoda ja välistingimused; käsitsi töö ilma välise toiteta
• Vormitegur: kompaktne käeshoitav tööriist, mis sobib kitsastesse ruumidesse

Kasutamine

Valige konkreetse Hirose-kontakti jaoks sobiv TM11 või TM21 stants, paigaldage stants tööriista vastavalt stantsitootja juhistele ning asetage eemaldatud isolatsiooniga juht ja klemm stantsi õõnsusse. Sulgege käepidemed ühtlase survega, kuni pressimistsükkel on lõppenud ja klemm on kindlalt vormitud. Pärast pressimist kontrollige pressühendust visuaalselt ja vajadusel tehke tõmbamistest või elektrijuhtivuse kontroll, et veenduda mehaanilises ja elektrilises terviklikkuses. Järgige standardseid ohutusprotseduure, nagu silmakaitse kandmine ja sõrmede hoidmine pressimispiirkonnast eemal töötamise ajal.

Soovitused

Kasutage helose 73001 tööriista ainult Hirose-kontaktide jaoks ettenähtud stantside ja klemmidega; kontrollige regulaarselt stantse ja tööriista kulumise suhtes ning kalibreerige või vahetage stantsid välja, kui pressimiskvaliteet halveneb. Ühtsete tulemuste tagamiseks hoidke kontaktpinnad puhtad, tagage õige juhtme paljastuspikkus ja kasutage iga klemmtüübi jaoks tootja soovitatud pressimisparameetreid.
