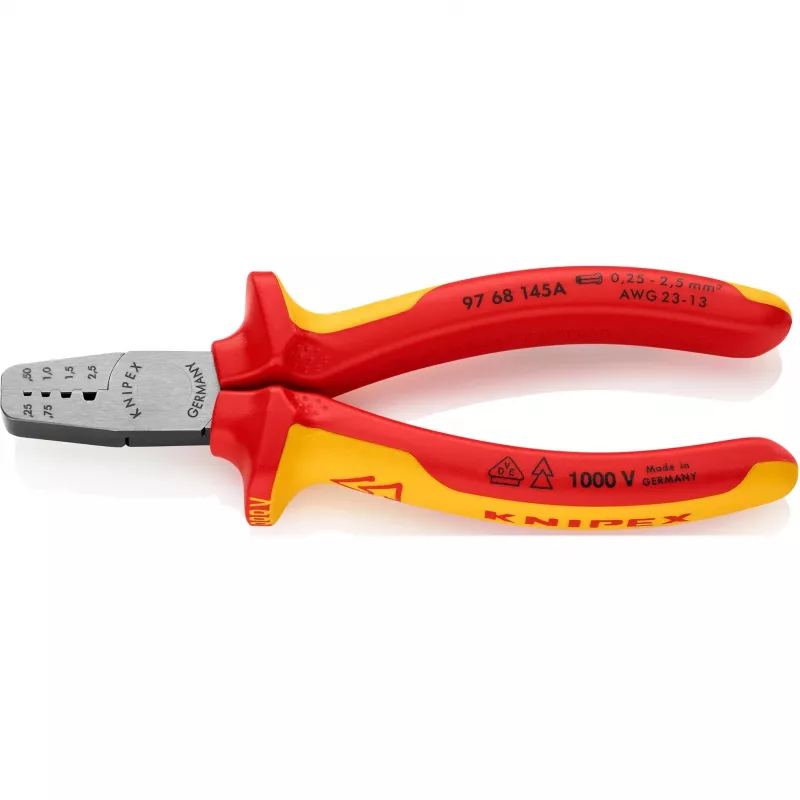

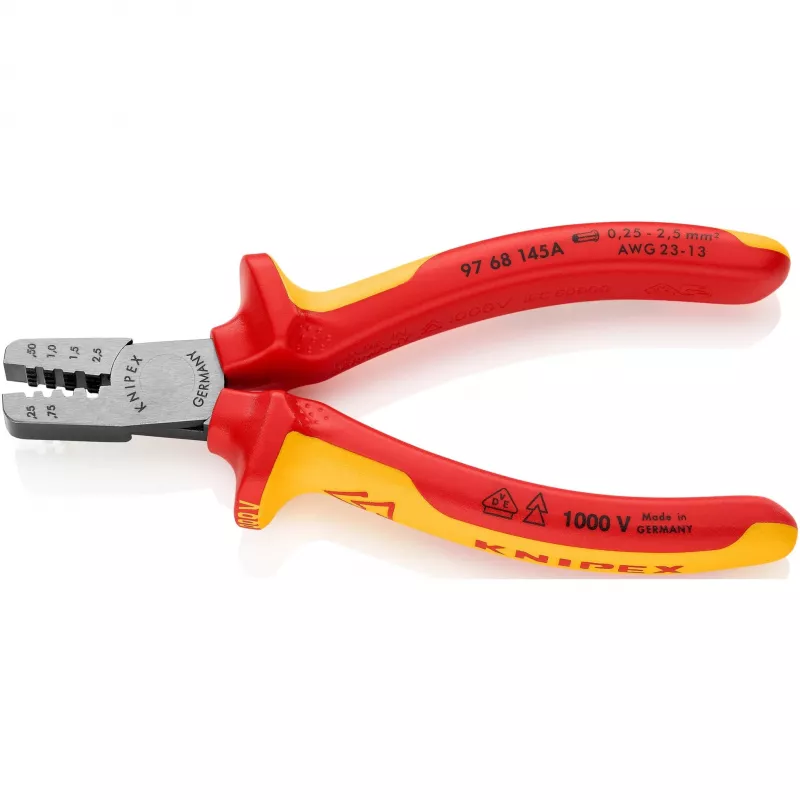

Kaablipressimise kombineeritud tööriist Knipex 97 68 145 A

Knipex 97 68 145 A kaablipressimise kombineeritud tööriist on mõeldud otsakmuhvide (ferrule) pressimiseks vastavalt DIN 46228 osadele 1 ja 4, hõlmates juhtmete ristlõikeid 0,25 kuni 2,5 mm². Tööriistal on märgistatud trapetsikujulised matriitsid, mis tagavad usaldusväärse mehaanilise ja elektrilise ühenduse muhvi ja juhtme vahel. Valmistatud sepistatud, õlisse karastatud vanadium-elektraterasest, on tööriist kerge (0,175 kg), kuid vastupidav ning sobib professionaalsele elektri- ja võrgutööle.

Eelised

Kombineeritud disain võimaldab täpset pressimist erinevatele kaabliotste muhvidele määratud vahemikus, samas kui märgistatud trapetsikujulised matriitsid tagavad korratavad ja kindlad pressimised. Vanadium-elektraterasest konstruktsioon koos sepistamise ja õlisse karastamisega tagab pika kasutusea ja mõõtmete stabiilsuse. Tööriista kompaktne suurus ja väike kaal muudavad selle mugavaks kaasas kandmiseks ja kitsastes kohtades kasutamiseks.

Sobib

• Ferrule/otsakmuhvide pressimiseks DIN 46228 osad 1 + 4, 0,25–2,5 mm²
• Elektripaigaldus- ja hooldustöödeks
• Võrgukaabelduseks, kus on vaja kindlaid juhtmete ühendusi

Peamised spetsifikatsioonid

• Mudel: Knipex 97 68 145 A
• Kehtiv ferrule standard: DIN 46228 osad 1 + 4
• Pressimisvahemik: 0,25–2,5 mm²
• Materjal: sepistatud, õlisse karastatud vanadium-elektrateras
• Kaal: 0,175 kg
• Toote värvus: Hõbedane
• MPN: 97 68 145 A
• EAN: 4003773071754

Kasutamine

Eemaldage juhtmelt isolatsioon sobiva pikkusega, vastavalt valitud muhvile. Asetage muhv juhtmele ja paigutage see vastavasse märgistatud trapetsikujulisse matriitsi. Pigistage käepidemeid ühtlaselt ja täielikult, kuni matriits lõpetab pressimise. Vabastage käepidemed ja eemaldage pressitud ühendus, seejärel kontrollige pressimist mehaanilise kinnituse ja muhvi korraliku deformatsiooni suhtes.

Soovitused

Kasutage ferruleid, mis vastavad DIN 46228 osadele 1 ja 4 määratud ristlõikepindala vahemikus. Kontrollige regulaarselt matriitse ja lõikeservade kulumist ning hoidke tööriist puhas ja kergelt määrituna liigendis, et säilitada täpset tööd. Ärge ületage määratud pressimisvahemikku, et vältida tööriista kahjustumist või halbu ühendusi.
