PLANET IP30 tööstuslik ühe pordiga 10Gbps 802.3bt PoE++ jaotur 24V

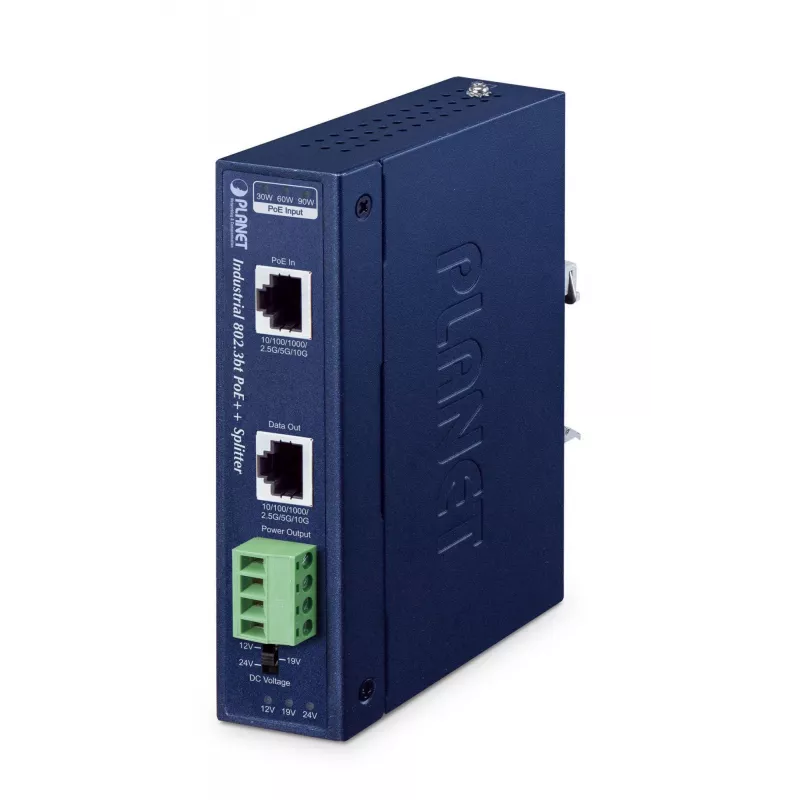

PLANET IPOE-176S on tööstuslik 802.3bt (PoE++) jaotur, mis eraldab Etherneti andmed ja PoE toite 802.3bt PoE++ (tüüp 4) PSE-st UTP-kaabli kaudu. Seade võimaldab valida alalispinge väljundi (12V / 19V / 24V) esipaneeli DIP-lüliti abil ja suudab anda kuni 70 W mitte-PoE seadmetele. Sellel on kaks Multi-Gigabit 10M/100M/1G/2.5G/5G/10GBASE-T RJ45 porti andmeedastuseks ja see on paigutatud IP30 metallist tööstuslikku korpusesse, mis on mõeldud DIN-riiulile või seinale kinnitamiseks. IPOE-176S töötab laias temperatuurivahemikus (-40 kuni 75 °C) ja on ette nähtud suure võimsusega võrguseadmete toiteks ilma täiendava vahelduvvoolu juhtmestikuta.

Eelised

IPOE-176S toetab 802.3bt PoE++ toiteedastust ja jagab toite ning andmed, et varustada kuni 70 W mitte-PoE seadmeid, vähendades vajadust eraldi toiteallikate ja vahelduvvoolu kaablite järele. Selle valitav 12V/19V/24V alalispinge väljund suurendab ühilduvust erinevate võrgu- ja tööstusseadmetega. Kahekordne toiteväljund 4-kontaktilise klemmliistu kaudu võimaldab toita kahte seadet korraga olemasolevast eelarvest. Kompaktne IP30 metallkorpus, DIN-riiuli ja seinale kinnitamise võimalused, Multi-Gigabit RJ45 liidesed ja lai töötemperatuuri vahemik pakuvad vastupidavat ja ruumisäästlikku lahendust tööstuslikeks paigaldusteks.

Sobib (ülesanneteks / kasutusjuhtudeks)

• PTZ kiirkuplite ja teiste suure võimsusega IP-kaamerate toiteks
• Õhukeste klientide, AIO puutetundlike arvutite ja kaugemate digitaalsete infotahvlite toiteks
• Mitte-PoE võrguseadmete toiteks, mis vajavad kõrgemat alalispinget (12V/19V/24V)
• Tööstuslikes kohtades, kus vahelduvvoolu pistiku paigaldamine on ebapraktiline või kulukas
• Keskkondades, mis vajavad Multi-Gigabit andmeühendust koos PoE toitega

Peamised tehnilised andmed

• Mudel: IPOE-176S (PLANET)
• PoE standard: IEEE 802.3bt (PoE++), tüüp 4
• Maksimaalne PoE väljund: 70 W
• Valitavad alalispinge väljundid: 12 V / 19 V / 24 V (DIP-lüliti)
• Andmepordid: 2 x RJ45 10M/100M/1G/2.5G/5G/10GBASE-T
• Kahekordne toiteväljund: 4-kontaktiline klemmliist (kaks väljundit jagavad 70 W eelarvet)
• Töötemperatuur: -40 kuni 75 °C
• Korpus: IP30 metall, DIN-riiul või seinakinnitus
• Mõõtmed (L x S x K): 32 x 87 x 135 mm
• Kaal: 0,433 kg
• Sertifikaadid: CE, FCC (vastavalt tootja teabele)

Kasutamine

Ühendage IPOE-176S üleslingi RJ45 port 802.3bt PoE++ võimelise PSE või injektoriga UTP-kaabli abil. Seadke esipaneeli DIP-lüliti vastavalt ühendatud seadme(te) toitenõuetele vajalikule alalispinge väljundile (12 V, 19 V või 24 V). Kasutage jaoturi alalispinge pesa või 4-kontaktilist klemmliistu mitte-PoE seadmete toiteks; RJ45 väljund annab ainult Etherneti andmed. Kahe väljundiga stsenaariumide korral jagage 70 W eelarve kahe väljundi vahel vastavalt vajadusele (näiteks kaamera + küttekeha/ventilaator või kaamera + pan-tilt mootor). Kinnitage seade DIN-riiulile või seinale kapi või korpuse sees, tagades, et ümbritsev temperatuur jääb määratud vahemikku.

Soovitused

Kasutage sertifitseeritud 802.3bt PoE++ PSE-d või injektorit ja sobivat UTP-kaablit (Cat5e või kõrgem), et tagada stabiilne Multi-Gigabit andmeedastus ja täielik toiteedastus. Kontrollige, et ühendatud seadmete koguvõimsus ei ületaks 70 W, ja valige alalispinge, mis vastab seadmete sisendnõuetele. Paigaldage jaotur kohta, mis vastab seadme töötemperatuuri ja ventilatsiooni vajadustele.
