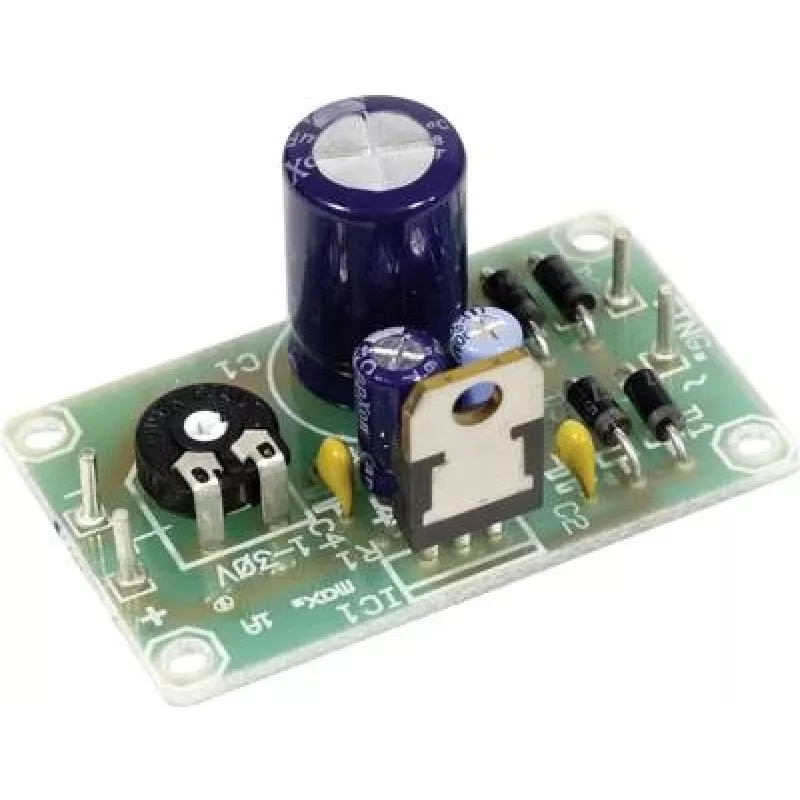

Pingeregulaatori PCB komplekt H-TRONIC LM317-T jaoks, väljund 1,2–32 V DC (komplekt ilma regulaatorita)

H-TRONICu PCB komplekt, mis on loodud reguleeritava LM317-T baasil pingeregulaatori rakendamiseks väljundvahemikuga 1,2–32 V DC. Plaat tarnitakse komplektina ilma LM317 regulaatorita ja pakub kompaktset paigutust regulaatori padjadega TO-220 formaadis, trimmertakisti jalajälge väljundpinge seadistamiseks, kinnitusauke ning selgelt märgistatud sisend-, väljund- ja seadistusühendusi. Komplekt sisaldab üksikasjalikku kokkupanekujuhendit ja on mõeldud elektroonika kokkupanekuks, prototüüpimiseks ja toiteploki projektideks, mis vajavad käsitsi reguleeritavat DC väljundit.

Eelised

Trükkplaat pakub valmiskujundust tõestatud LM317 regulaatori ahela jaoks, vähendades kohandatud trükkplaatide kavandamisele ja söövitamisele kuluvat aega. Selged siiditrükisildid ja spetsiaalsed padjad lihtsustavad komponentide paigutamist ja jootmist, samas kui trimmertakisti jalajälg võimaldab väljundpinge peenhäälestust vahemikus 1,2–32 V DC. Kinnitusaugud muudavad plaadi kinnitamise korpustesse või katseseadmetesse lihtsaks. Kuna regulaator ei ole kaasas, saate valida täpse LM317-T seadme ja termilise kinnitusmeetodi, mis sobib teie rakendusele.

Sobib

• Reguleeritavate laboratoorsete toiteplokkide ehitamiseks elektroonika testimiseks
• Muutuva DC pingeallikat vajavate ahelate prototüüpimiseks
• LM317-põhist reguleerimist kasutavate olemasolevate seadmete parandamiseks või uuendamiseks
• Haridusprojektideks ja praktiliseks õppimiseks lineaarsetest pingeregulaatoritest

Peamised andmed

• Väljundpinge vahemik: 1,2–32 V DC
• Maksimaalne soovitatav sisendpinge: kuni 25 V AC (järgige regulaatori piiranguid)
• Regulaatori jalajälg: TO-220 pakett (ühildub LM317-T-ga)
• Plaadi mõõtmed: ligikaudu 50 mm (pikkus) × 31 mm (laius)
• Sisaldab padju trimmertakisti, sisend-/väljund-/seadistusklemmide ja kinnitusaukude jaoks
• Tarnitakse komplektina ilma LM317 regulaatorita; kaasas kokkupanekujuhend

Kasutamine

Koostage komponendid PCB-le, järgides kaasasolevat juhendit: jootke trimmertakisti, klemmühendused ja kõik vajalikud kondensaatorid või takistid, mis on montaažijuhendis täpsustatud. Paigaldage LM317-T regulaator TO-220 jalajälge ja vajadusel kinnitage sobiv jahutusradiaator, kasutades plaadi kinnitusvõimalust ja isoleerivat riistvara, kui isolatsioon on vajalik. Rakendage sisendpinge ettenähtud piirides, reguleerige trimmertakistiga soovitud väljundpinge ja kontrollige väljundit multimeetriga enne tundlike koormuste ühendamist.

Soovitused

Kasutage LM317-T regulaatorit, mis on ette nähtud oodatava sisend-väljundpinge erinevuse ja koormusvoolu jaoks, ning tagage piisav soojuse hajumine. Jälgige sisendi ja väljundi ühendamisel õiget polaarsust ja maandust. Järgige montaažijuhendit soovituslike kondensaatorite paigutuse osas, et tagada regulaatori stabiilsus. Püsivate või suure võimsusega koormuste korral valige sobivate termiliste omadustega regulaator ja paigaldage see jahutusradiaatorile; kaaluge sisendi kaitsmist sulavkaitsmega täiendava kaitse tagamiseks.
