Patchcord Extralink SC/APC to LC/UPC, Singlemode Dupleks G.652D, 3 mm, 0.5 m

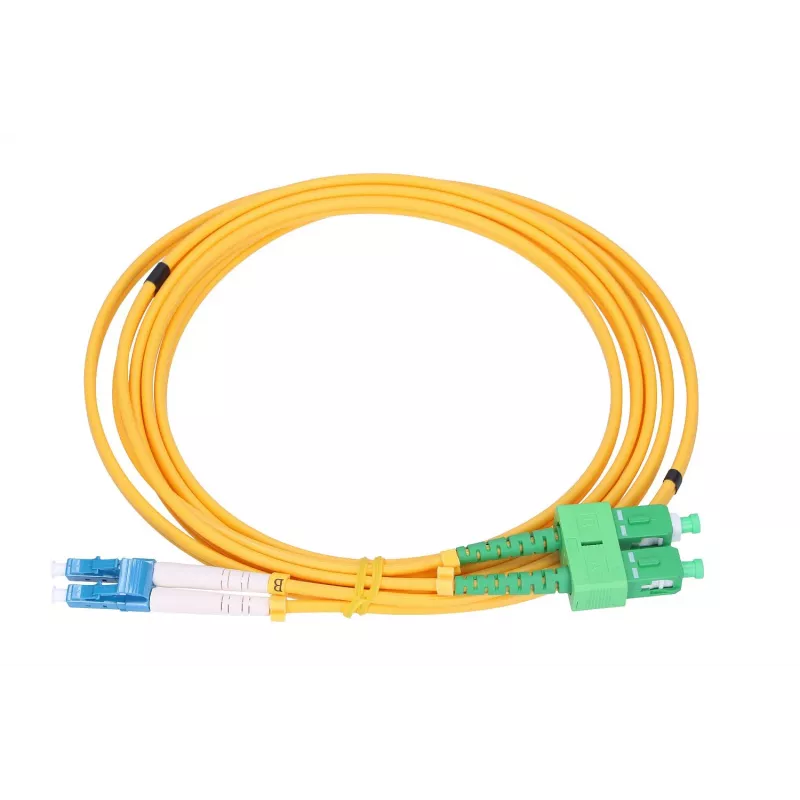

Patchcord Extralink SC/APC to LC/UPC, Singlemode Dupleks G.652D, 3 mm, 0.5 m on ühemoodiline dupleks-kiudoptiline ühenduskaabel, mis on mõeldud lühikesteks ühendusteks telekommunikatsiooni-, andmekeskuse- ja FTTH-keskkondades. Kaabel kasutab ITU-T G.652D ühemoodilist optilist kiudu 3 mm välis-/sisetingimustesse sobivas konstruktsioonis ning on varustatud SC/APC-pistikuga ühes otsas ja LC/UPC-pistikuga teises otsas. 0,5 m kogupikkus tagab kompaktse dupleksühenduse, mis sobib ühenduspaneele, optilisi jaotusraame (ODF) ja otseseid seadmeühendusi, kus on vaja APC-UPC ühendusi.

Eelised

See ühenduskaabel tagab väikese kaoga, polarisatsioonistabiilse ühemoodilise ühenduse koos APC-UPC ühendusega, mis aitab vähendada tagasipeegeldust SC/APC-liideses, säilitades samas usaldusväärse LC/UPC jõudluse. Duplekskonfiguratsioon toetab kahesuunalisi kiudpaare ühes kaablikestas, võimaldades korralikku kaablihaldust. Kaabli 3 mm läbimõõt tagab mehaanilise töökindluse ja paindlikkuse tasakaalu korpustes ja kappides paigaldamiseks ning täppisotsikutega pistikud tagavad korratava optilise jõudluse ja lihtsa paigaldamise.

Sobib

• Optiliste seadmete (nt OLT, ONU/ONT, kommutaatorid ja meediumimuundurid) ühendamiseks
• Ühenduspaneelide ja optiliste jaotusraamide (ODF) jaoks
• FTTH juurdepääsu- ja sisekaabelduseks, kus on vaja APC-UPC ühendusi
• Lühikesteks dupleksühendusteks telekomiruumides ja andmekeskustes

Peamised spetsifikatsioonid

• Kiu tüüp: ühemoodiline, G.652D (ITU-T)
• Konfiguratsioon: dupleks (kaks kiudu ühes kestas)
• Kaabli läbimõõt: 3,0 mm
• Pistikud: SC/APC ühes otsas, LC/UPC teises otsas
• Poleerimine: APC SC-l (nurga all), UPC LC-l (ultrapoleeritud)
• Pikkus: 0,5 m kokku
• Tüüpiline kasutus: sise-/FTTH- ja andmekeskuse ühendused

Kuidas kasutada

Paigutage ühenduskaabel mööda kaablihaldustrasse, et vältida järske paindeid ja liigset tõmbepinget. Joondage ja sisestage SC/APC-pistik vastavasse APC-adapterisse või porti, tagades võtmega orienteeritud õige ühenduse; seejärel ühendage LC/UPC-pistik vastavasse UPC-adapterisse või porti. Kontrollige duplekspolaarsust ja õiget kiudpaaride paari enne optiliste seadmete sisselülitamist. Parima jõudluse tagamiseks hoidke pistiku otsapinnad puhtad ning kontrollige või puhastage neid sobivate kiudoptiliste puhastusvahenditega enne ühendamist.

Soovitused

Hoidke ühenduskaablit lõdvalt kerituna ja vältige painutamist alla määratud minimaalse painderaadiuse. Kasutage pistikute mittekasutamise ajal tolmukaitseid ning puhastage otsapindu ebemevabade salvrätikute ja heakskiidetud lahustitega, et säilitada madal sisendkadu ja kõrge tagasipeegeldusvõime SC/APC ja LC/UPC liidestes.
