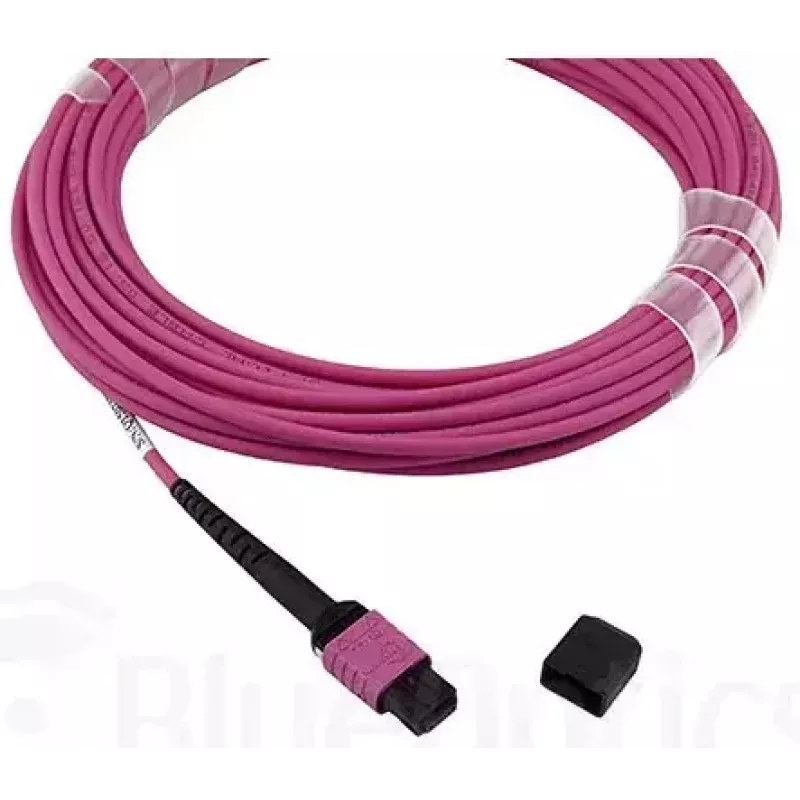

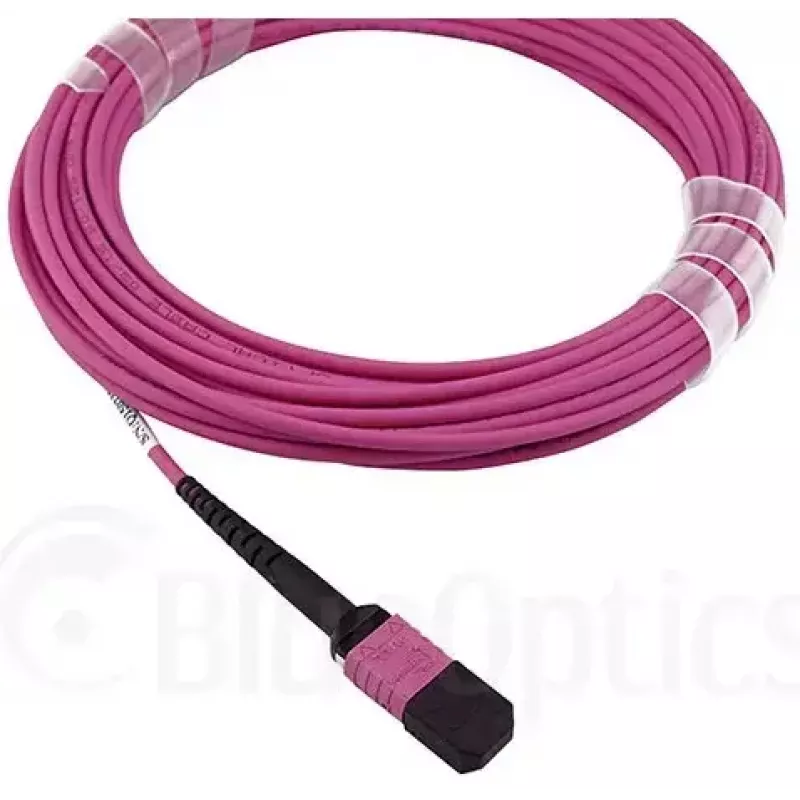

Fiiberoptiline kaabel BlueOptics 106283-7001-BO MTP 4xLC OM4 1 m roosa

BlueOptics 106283-7001-BO MTP 4xLC OM4 1 m roosa on 1-meetrine mitmemoodiline fiiberoptiline harukaabel, mis on mõeldud suure tihedusega andmekeskuste ja InfiniBand-rakenduste jaoks. See ühendab ühes otsas MTP-pistiku nelja LC-duplekspistikuga teises otsas, kasutab OM4 laseroptimeeritud 50/125 µm kiudu ja toetab täisdupleksedastust usaldusväärsete kiirete ühenduste jaoks. Roosa mantel tagab visuaalse tuvastuse segakaablitega keskkondades, samas kui LSZH-välismantel vähendab suitsu ja halogeenide eraldumist tulekahju korral.

Eelised

See BlueOpticsi harukaabel tagab keraamiliste ferruulidega LC-pistikute ja täppis-MTP-liidese kaudu madala sisestuskadu ja kõrge tagasipeegelduskadu väärtused, tagades tõhusa optilise edastuse. Kaabel on valmistatud kaubamärgiga mitmemoodilistest kiududest ja kvaliteetsetest pistikukomponentidest, testitud interferomeetri ja OTDR-iga ning tarnitakse koos sisestuskao ja tagasipeegelduskao mõõteprotokolliga. Konstruktsioon vastab levinud tööstusstandarditele ja sisaldab tulekindlat LSZH-mantlit, mis parandab ohutust suletud ruumides.

Sobib

• Ühendusteks MTP magistraaltüvede ja LC-ga varustatud jaotuspaneelide või transiiverite vahel
• Suure tihedusega andmekeskuste kaabelduseks ja serveririiulitele
• InfiniBand- ja lühiulatuse mitmemoodilistele optilistele ühendustele
• Keskkondadesse, mis nõuavad selget kaablite tuvastamist ja LSZH-mantlit

Peamised spetsifikatsioonid

• Kiu tüüp: mitmemoodiline OM4, 50/125 µm
• Pikkus: 1 meeter
• Pistiku konfiguratsioon: MTP kuni 4 × LC dupleks
• Sisestuskadu (tüüpiline): MTP < 0,3 dB, LC < 0,2 dB
• Ferruuli materjal: tsirkooniumoksiidkeraamika
• Mantel: LSZH (tulekindel, vähese suitsuga, halogeenivaba)
• Testimine: interferomeeter ja OTDR; tarnitakse koos mõõteprotokolliga
• Vastupidavus: kuni 1500 paaritustsüklit (pistiku elutsükkel)

Kasutusjuhend

Ühendage MTP-ots MTP magistraaltüve, kasseti või adapterpaneeliga ning ühendage neli LC-duplekspistikut vastavatesse LC-portidesse jaotuspaneelides või transiiverites, jälgides täisduplekstööks saatja/vastuvõtja orientatsiooni. Käsitsege pistikuid tugirõngast või pistiku korpusest, vältige ferruuli otspindade puudutamist ja hoidke kaitsekatted paigal kuni ühendamiseni. Juhtige kaabel riiulihalduskanalites, et vältida järske paindeid; järgige OM4-mitmemoodikiule soovitatud minimaalset painderaadiust, et vältida suurenenud sumbuvust.

Soovitused

Enne paigaldamist kontrollige pistikute puhtust kontrollmikroskoobiga ja vajadusel puhastage sobivate fiiberoptiliste puhastusvahenditega. Kasutage tõmbekoormuse leevendust ja kaablihaldust, et vältida pistikute pinget. Pikaajaliste paigaldiste puhul säilitage mõõteprotokolli dokumendid edaspidiseks viitamiseks ja tehke perioodilisi lingi testimisi, et tagada püsiv jõudlus.
